Kapitel 4. Grundlegender Analysatorbetrieb

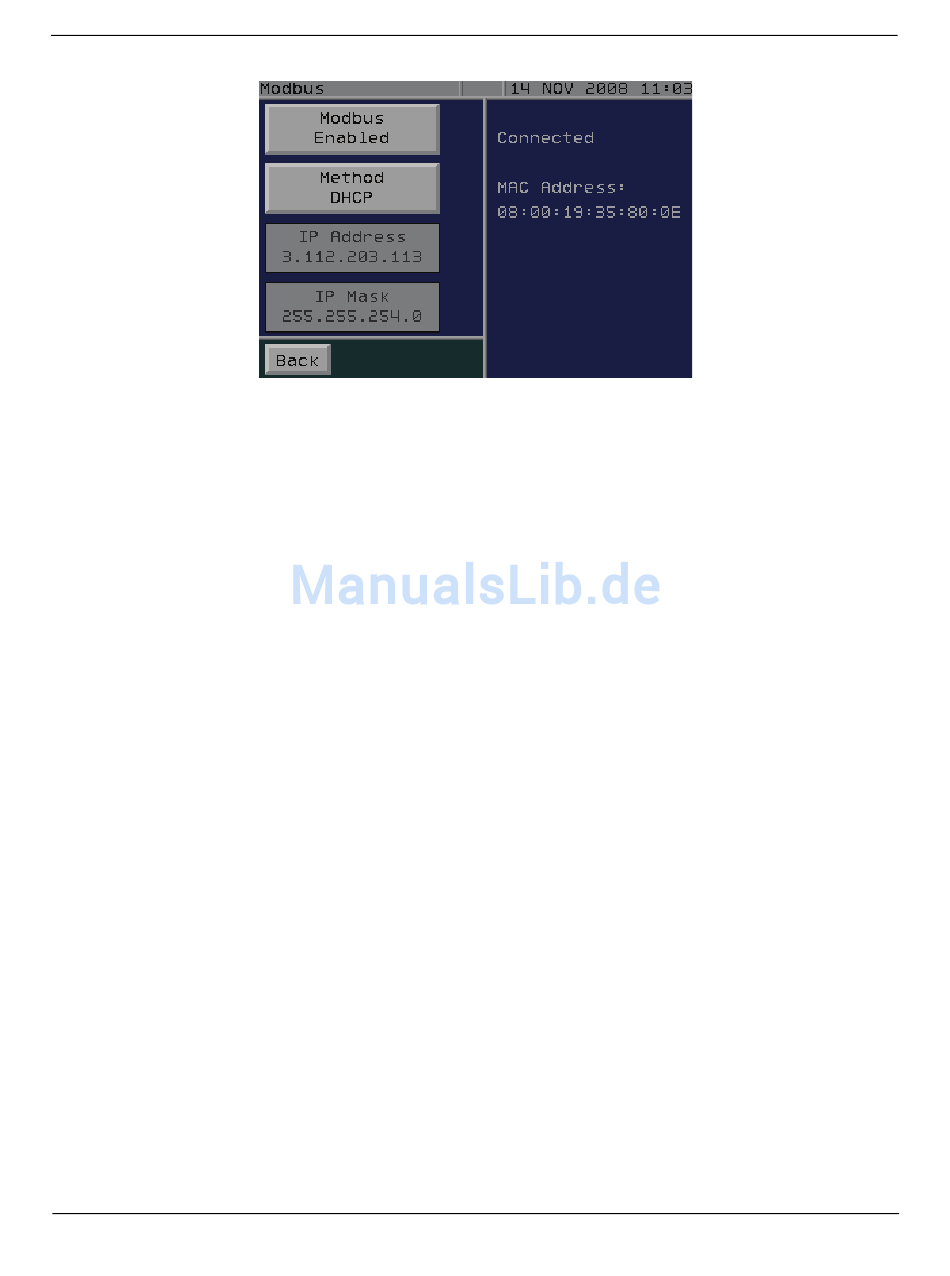

3. Drücken Sie die Modbus-Taste. Der Modbus-Bildschirm erscheint.
4. Drücken Sie die Modbus-Taste und klicken Sie dann Aktiviert (Enabled).
5. Drücken Sie die Verfahren (Method)-Taste und klicken Sie dann entweder DHCP oder Feste
Adressvergabe (Fixed) Adressvergabe. Wenn Sie Feste Adressvergabe (Fixed) geklickt haben, drücken
Sie nacheinander die IP-Adresse (IP Address)- und die IP-Maske (IP Mask)-Tasten und geben Sie die
entsprechenden Adressen ein.
6. Drücken Sie die Taste Verbinden (Connect).
7. Drücken Sie die Zurück (Back)-Taste.

Die Modbusregister-Tabelle

Diese Modbusregister-Tabelle ist eine Listung von Adressen und Funktionen von Modbus-Funktionen. Siehe
Tabelle 5, "Modbusregister-Tabelle" auf Seite 86. Dieses Register stammt von www.modbus-IDA.org, wo der
Modbus-Standard hinterlegt ist. Wenn Ihre SCADA-Software Abweichungen hierzu aufweist, wenden Sie sich an
den Händler, um zu erfahren, wie sich die Software im Vergleich zum Modbus-Standard verhält.
Prüfen des Modbus für den 500 RL TOC-Analysator
Die folgende Informationen sind hilfreich bei der Konfiguration von Modbus für den 500 RL TOC-Analysator.
Hinweis:
Dieser Abschnitt bezieht sich auf TOC-Werte; es können jedoch auch andere Werte-
Typen und Informationen in Modbus konfiguriert werden.
• Für TOC-Daten liest das SCADA-System die Modbus-Eingangsregister der Speicheradressen 3300, 3301
und 3302. Die "Funktion" für diese Speicheradressen muss "04 Read Input Registers" sein. Einige
Software-Pakete beziehen sich unterschiedlich auf diese Funktion, wie z.B. "3x_bit" oder ähnliche.
• Die TOC-Daten sind aufgebaut aus den ersten beiden Eingangsregistern (zwei unsignierte 16-Bit-
Register) bei Speicheradresse 3300 und Speicheradresse 3301. Einige Software-Pakete benötigen die
Speicheradresse formatiert als 3301 oder 330001, abhängig vom ersten 16-Bit-Register am Speicherort
3300.
Hinweis: Die Einheiten für den 500RL TOC-Analysator sind in parts per million (ppm)
angegeben.
