Anschluss
Die Klemmen A1 und A2 sind an die Versorgungsspannung gemäß
DIN VDE 0100-430 anzuschließen, d.h. die Zuleitung ist mit Schutzeinrichtun-
gen zum Schutz bei Kurzschluss zu versehen (Empfehlung: Schmelzsicherung
6 A). Für die Ankopplung der Klemmen L1/+ und L2/– an das zu überwachen-
de IT-System kann entsprechend DIN VDE 0100-430 auf Schutzeinrichtungen
zum Schutz bei Kurzschluss verzichtet werden, wenn die Leitung oder das
Kabel zum Schutz bei Kurzschluss verzichtet werden, wenn die Leitung oder
das Kabel so ausgeführt ist, dass die Gefahr eines Kurzschlusses auf ein Min-
destmaß beschränkt ist. Mit einer externen Test/Reset-Taste darf nur ein ISO-
METER® angesteuert werden.
.
L1/+
Test / Reset
isoGEN423_D00221_01_Q_DEEN/03.2018
E
KE
L2/
L1/+
T/R
T/R

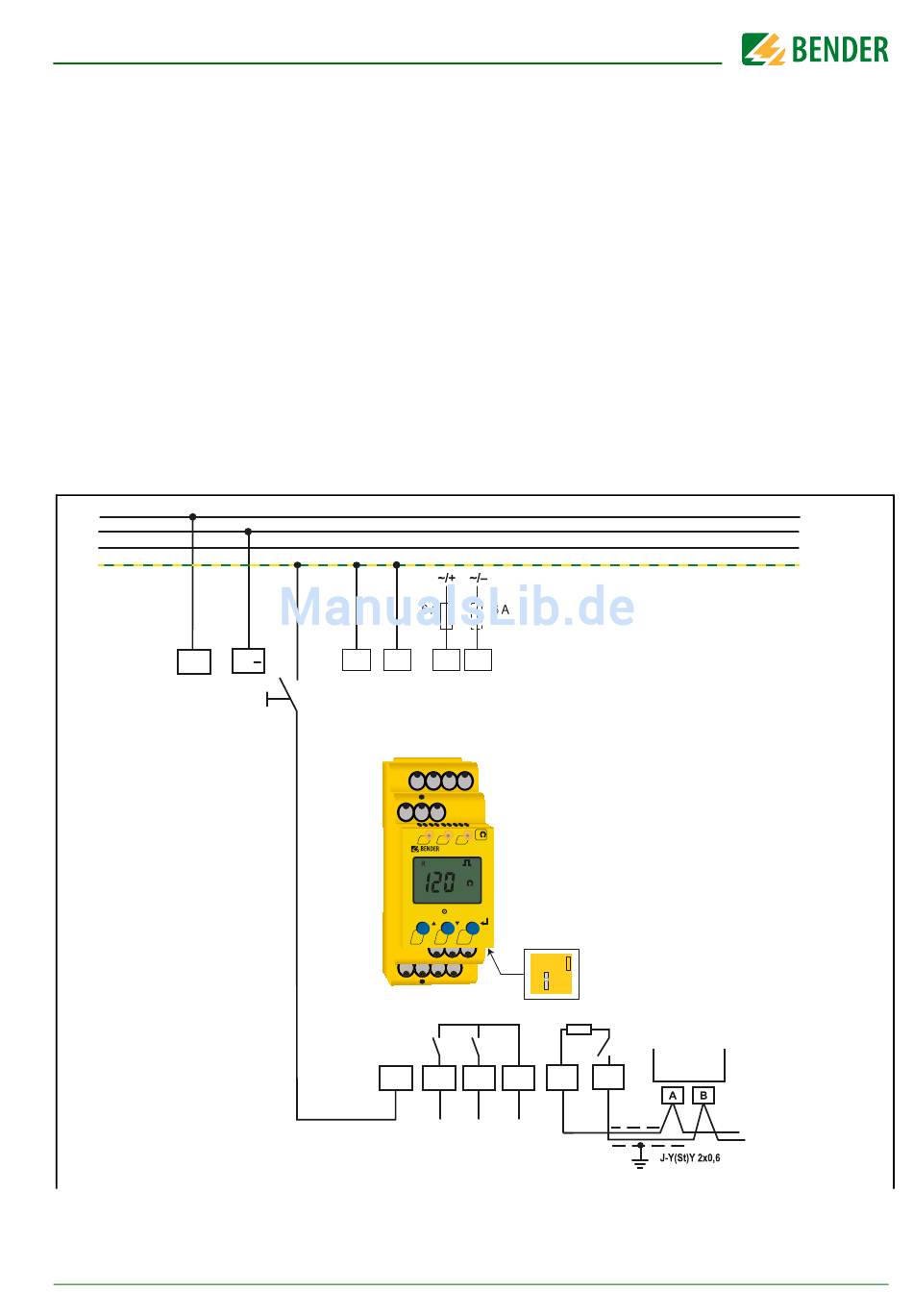

Abb. 4.2: Anschlussschaltbild des isoGEN423
U
S
A1
A2
E
KE
A1 A2
L2/-
k
ON
AL1
AL2
isoGEN423
k
<
ISOMETER
T
R
MENU
14
24
11
R
on
B
A
off
R
K1
K2
A
14
24
11
COM465IP
B
RS-485
L1/+
L2/-
L3
PE
5
