4. Montage und Anschluss

GEFAHR

Montage auf Hutschiene:

Rasten Sie den rückseitigen Montageclip des Geräts auf der Hutschiene so ein,
dass ein sicherer und fester Sitz gewährleistet ist.

Schraub-Befestigung:

Bringen Sie die rückseitigen Montageclips (2. Montageclip erforderlich, siehe
Bestellinformation) mittels Werkzeug in eine über das Gehäuse hinaus ragen-
de Position. Befestigen Sie das Gerät mit zwei M4-Schrauben.

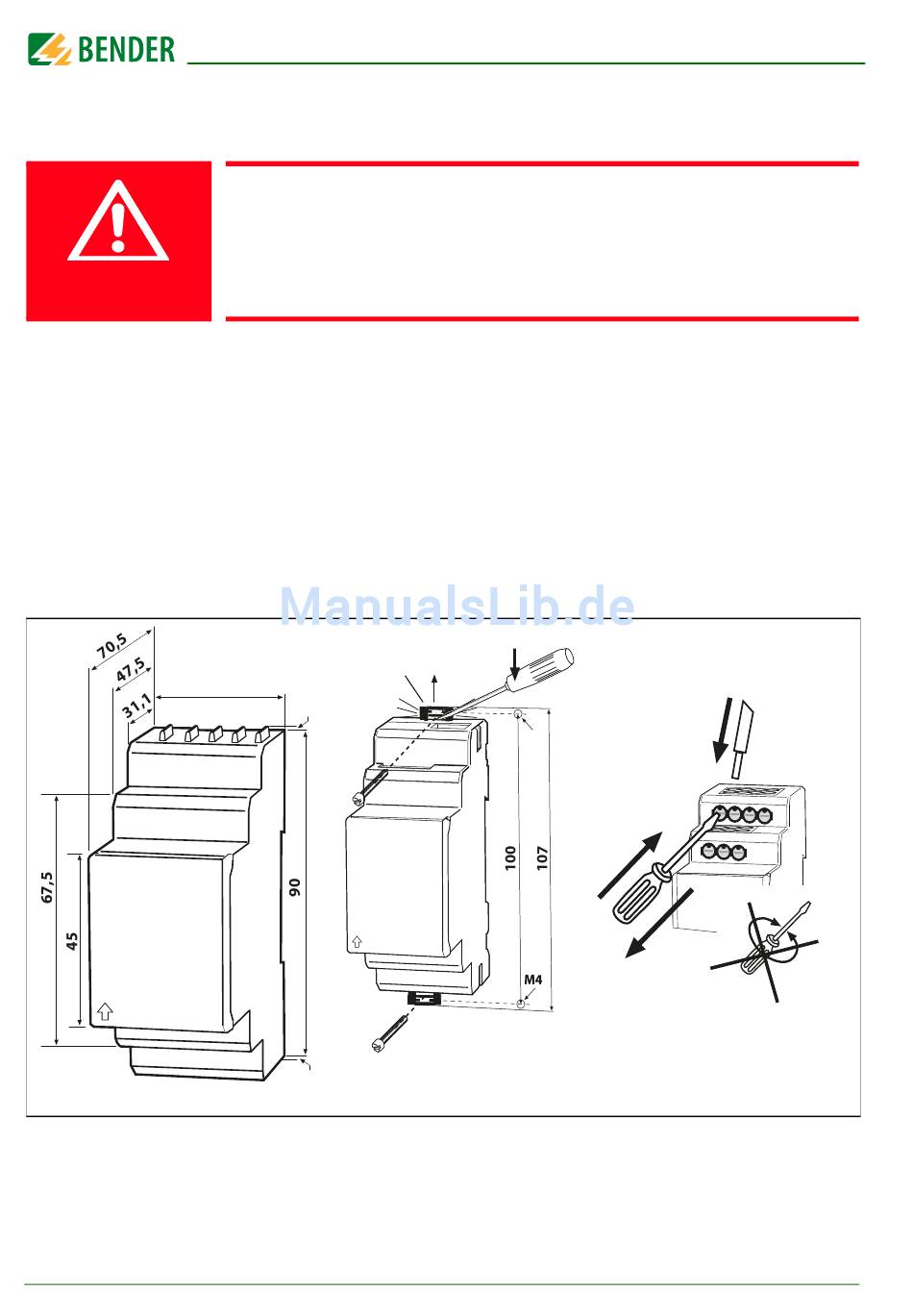

Abb. 4.1: Maßbild des isoGEN423 (alle Maße in mm)
4
Gefahr eines elektrischen Schlags!
Sorgen Sie für Spannungsfreiheit im Montagebereich
und beachten Sie die Regeln für das Arbeiten an
elektrischen Anlagen.
Zubehör
36
2
2
Klick
M4
1
