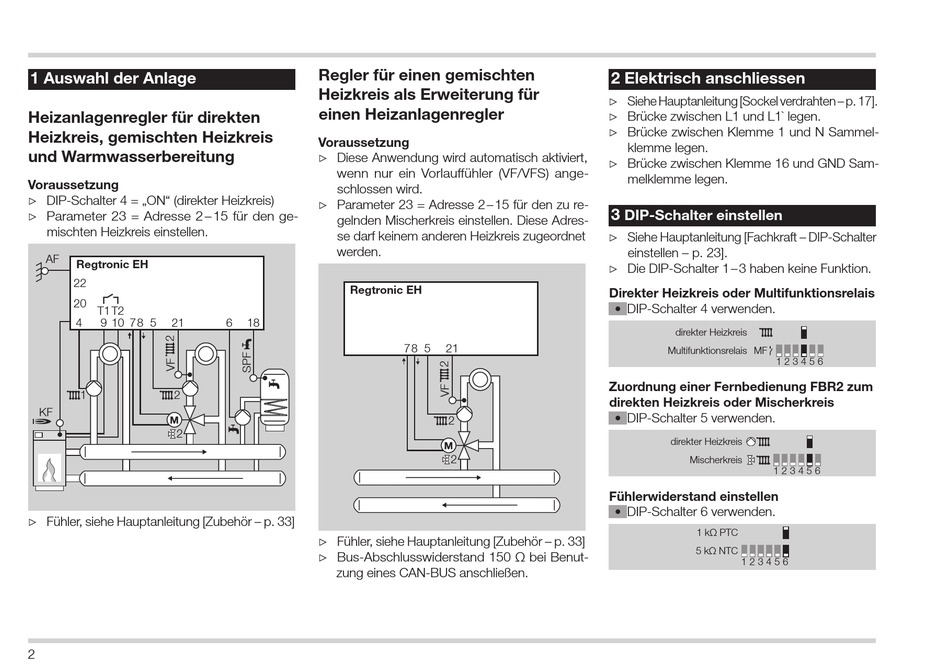

1 Auswahl der Anlage
Heizanlagenregler für direkten
Heizkreis, gemischten Heizkreis
und Warmwasserbereitung
Voraussetzung
▷ DIP-Schalter 4 = „ON" (direkter Heizkreis)
▷
▷ Parameter 23 = Adresse 2 – 15 für den ge-
▷
mischten Heizkreis einstellen.
AF
Regtronic EH
22
20
T1
T2
4
9
10
7
8
5
21
1
2
KF
2
▷ Fühler, siehe Hauptanleitung [Zubehör – p. 33]
▷
2
Regler für einen gemischten
Heizkreis als Erweiterung für
einen Heizanlagenregler
Voraussetzung
▷ Diese Anwendung wird automatisch aktiviert,
▷
wenn nur ein Vorlauffühler (VF/VFS) ange-
schlossen wird.
▷ Parameter 23 = Adresse 2 – 15 für den zu re-
▷
gelnden Mischerkreis einstellen. Diese Adres-
se darf keinem anderen Heizkreis zugeordnet
werden.
Regtronic EH
6
18
7
▷ Fühler, siehe Hauptanleitung [Zubehör – p. 33]
▷
▷ Bus-Abschlusswiderstand 150 Ω bei Benut-
▷
zung eines CAN-BUS anschließen.
8
5
21
2
2
2 Elektrisch anschliessen
▷ Siehe Hauptanleitung [Sockel verdrahten – p. 17].
▷
▷ Brücke zwischen L1 und L1` legen.
▷
▷ Brücke zwischen Klemme 1 und N Sammel-
▷
klemme legen.
▷ Brücke zwischen Klemme 16 und GND Sam-
▷
melklemme legen.
3
DIP-Schalter einstellen
▷ Siehe Hauptanleitung [Fachkraft – DIP-Schalter
▷
einstellen – p. 23].
▷ Die DIP-Schalter 1 – 3 haben keine Funktion.
▷
Direkter Heizkreis oder Multifunktionsrelais
• DIP-Schalter 4 verwenden.
direkter Heizkreis
Multifunktionsrelais
MF
1 2 3 4 5 6
Zuordnung einer Fernbedienung FBR2 zum
direkten Heizkreis oder Mischerkreis
• DIP-Schalter 5 verwenden.
direkter Heizkreis
Mischerkreis
1 2 3 4 5 6
Fühlerwiderstand einstellen
• DIP-Schalter 6 verwenden.
1 k PTC
5 k NTC
1 2 3 4 5 6
