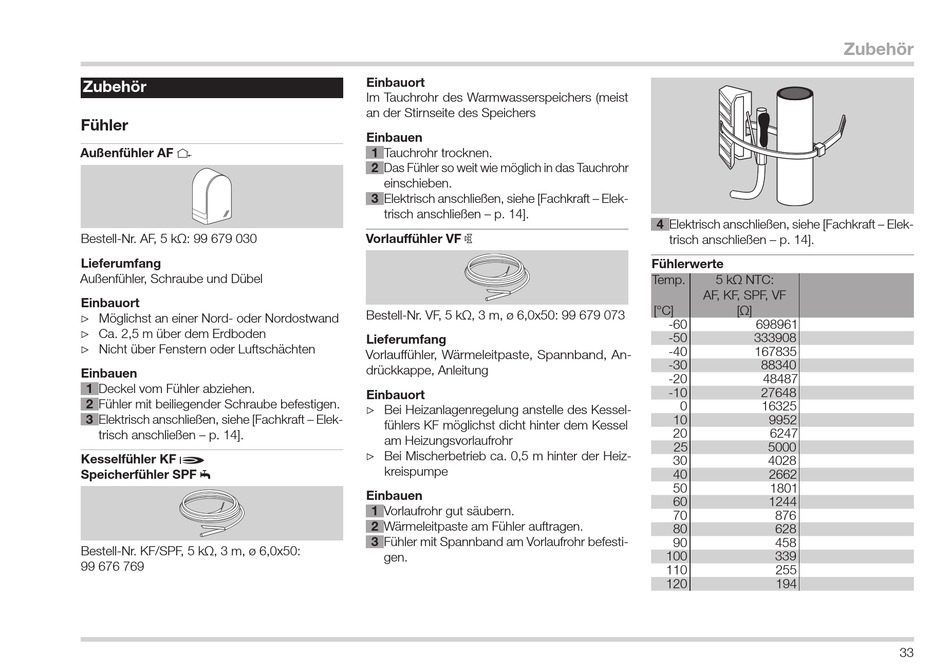

Zubehör
Fühler
Außenfühler AF
Bestell-Nr . .AF, .5 .kΩ: .99 .679 .030
Lieferumfang
Außenfühler, .Schraube .und .Dübel
Einbauort
▷ Möglichst .an .einer .Nord- .oder .Nordostwand ▷
▷ Ca . .2,5 .m .über .dem .Erdboden ▷
▷ Nicht .über .Fenstern .oder .Luftschächten ▷
Einbauen
1 Deckel .vom .Fühler .abziehen .
2 Fühler .mit .beiliegender .Schraube .befestigen .
3 Elektrisch . a nschließen, . s iehe . [ Fachkraft . – . E lek-
trisch .anschließen .– .p . 14] .
Kesselfühler KF
Speicherfühler SPF
Bestell-Nr . .KF/SPF, .5 .kΩ, .3 .m, .ø .6,0x50: . .
99 .676 .769
Einbauort
Im .Tauchrohr .des .Warmwasserspeichers .(meist .
an .der .Stirnseite .des .Speichers
Einbauen
1 Tauchrohr .trocknen .
2 Das . F ühler . s o . w eit . w ie . m öglich . i n . d as . T auchrohr .
einschieben .
3 Elektrisch . a nschließen, . s iehe . [ Fachkraft . – . E lek-
trisch .anschließen .– .p . 14] .
Vorlauffühler VF
Bestell-Nr . .VF, .5 .kΩ, .3 .m, .ø .6,0x50: .99 679 073
Lieferumfang
Vorlauffühler, .Wärmeleitpaste, .Spannband, .An-
drückkappe, .Anleitung
Einbauort
▷ Bei .Heizanlagenregelung .anstelle .des .Kessel- ▷
fühlers .KF .möglichst .dicht .hinter .dem .Kessel .
am .Heizungsvorlaufrohr
▷ Bei .Mischerbetrieb .ca . .0,5 .m .hinter .der .Heiz- ▷
kreispumpe
Einbauen
1 Vorlaufrohr .gut .säubern .
2 Wärmeleitpaste .am .Fühler .auftragen .
3 Fühler .mit .Spannband .am .Vorlaufrohr .befesti-
gen .
4 Elektrisch . a nschließen, . s iehe . [ Fachkraft . – . E lek-
trisch .anschließen .– .p . 14] .
Fühlerwerte
Temp . . . 5 .kΩ .NTC: .
. AF, .KF, .SPF, .VF .
[°C] [Ω]
-60 698961
-50 333908
-40 167835
-30 88340
-20 48487
-10 27648
0 16325
10 9952
20 6247
25 5000
30 4028
40 2662
50 1801
60 1244
70 876
80 628
90 458
100 339
110 255
120 194
Zubehör
