Fachkraft – Elektrisch anschließen
Raumregelung
Die . R aumtemperatur . k ann . f olgendermaßen . e rfasst .
und .geregelt .werden:
▷ FBR2 .Fernbedienung .mit .Raumfühler, .Ord-
▷
nen .Sie .den .gewünschten .Heizkreis .über .DIP-
Schalter .5 .zu .
▷ Wird . e in . z weiter . R aumfühler . a n . d ie . K lemme 19 .
▷
angeschlossen, .wirkt .dieser .automatisch .auf .
den .anderen .Heizkreis .
Parameter einstellen
P9, .P14, .P18, .P19, .P30, .P31, .P32, .P50, .P51, .
P52, .P60 .und .P70 .
Für .alle .anderen .Parameter .gilt .die .Werkseinstel-
lung, .Erläuterungen .siehe .[Fachkraft .– .Parameter .
einstellen .– .p . 24] .
DIP-Schalter einstellen
ON
1 2 3 4 5 6
KF, SPF, VF, AF... (5 k )
ON
1 2 3 4 5 6
KFS, SPFS, VFAS, AFS... (1 k )
Bei . Anschluss . einer . Fernbedienung . den . DIP-
Schalter .5 .einstellen:
▷ DIP-Schalter 5 = „ON": .Fernbedienung .mit .
▷
Raumfühler .FBR2 .für .direkten .Heizkreis, .
▷ DIP-Schalter 5 = „OFF": .Fernbedienung .mit .
▷
Raumfühler .FBR2 .für .Mischerkreis .
Erläuterung .siehe .[Fachkraft .– .DIP-Schalter .ein-
stellen .– .p . 23] .
20

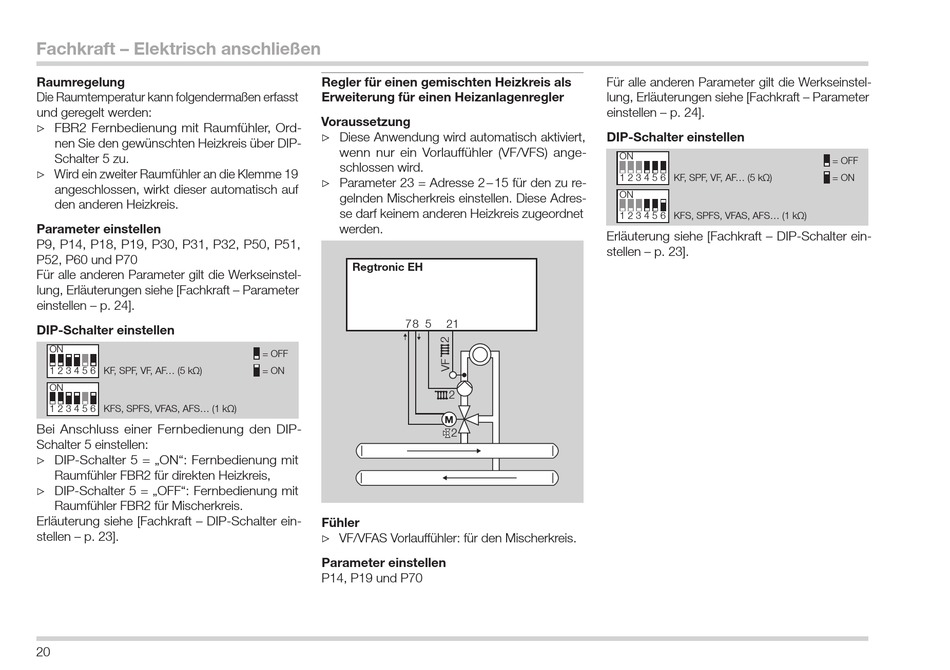

Regler für einen gemischten Heizkreis als
Erweiterung für einen Heizanlagenregler
Voraussetzung
▷ Diese .Anwendung .wird .automatisch .aktiviert, .
▷
wenn . nur . ein . Vorlauffühler . (VF/VFS) . ange-
schlossen .wird .
▷ Parameter .23 .= .Adresse .2 . – . 1 5 .für .den .zu .re-
▷
gelnden .Mischerkreis .einstellen . .Diese .Adres-
se .darf .keinem .anderen .Heizkreis .zugeordnet .
werden .
Regtronic EH
7
8
5
= OFF
= ON
Fühler
▷ VF/VFAS .Vorlauffühler: .für .den .Mischerkreis .
▷
Parameter einstellen
P14, .P19 .und .P70
Für .alle .anderen .Parameter .gilt .die .Werkseinstel-
lung, .Erläuterungen .siehe .[Fachkraft .– .Parameter .
einstellen .– .p . 24] .
DIP-Schalter einstellen
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
Erläuterung .siehe .[Fachkraft .– .DIP-Schalter .ein-
stellen .– .p . 23] .
21
2
2
= OFF
KF, SPF, VF, AF... (5 k )
= ON
KFS, SPFS, VFAS, AFS... (1 k )
