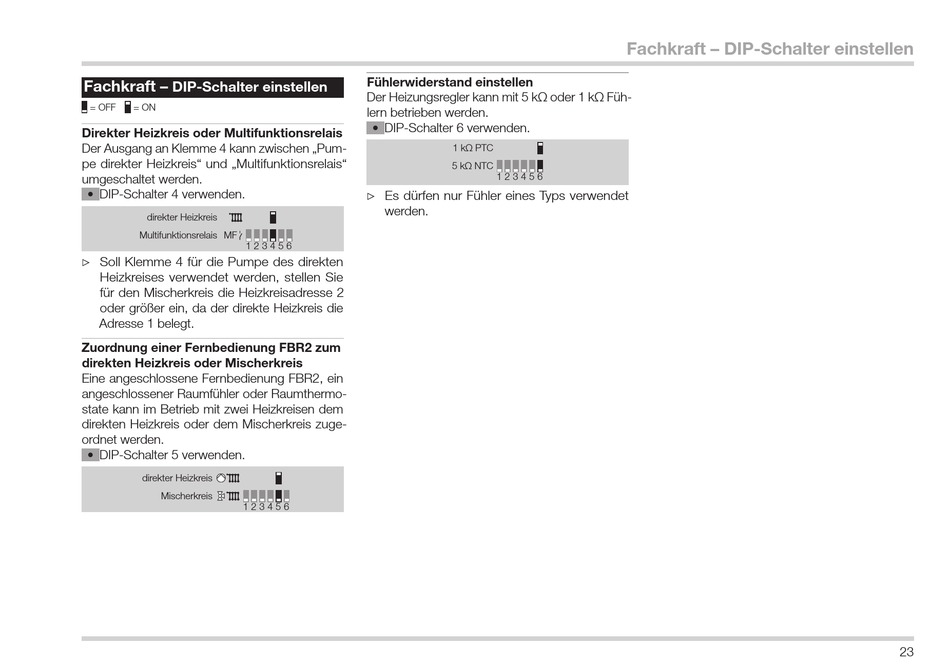

DIP-Schalter einstellen
= OFF = ON

Direkter Heizkreis oder Multifunktionsrelais

Der . A usgang . a n . K lemme . 4 . k ann . z wischen . „ Pum-
pe .direkter .Heizkreis" .und .„Multifunktionsrelais" .
umgeschaltet .werden .
• DIP-Schalter .4 .verwenden .
direkter Heizkreis
Multifunktionsrelais MF
1 2 3 4 5 6
▷ Soll .Klemme .4 .für .die .Pumpe .des .direkten . ▷
Heizkreises .verwendet .werden, .stellen .Sie .
für .den .Mischerkreis .die .Heizkreisadresse .2 .
oder .größer .ein, .da .der .direkte .Heizkreis .die .
Adresse .1 .belegt .
Zuordnung einer Fernbedienung FBR2 zum
direkten Heizkreis oder Mischerkreis
Eine .angeschlossene .Fernbedienung .FBR2, .ein .
angeschlossener .Raumfühler .oder .Raumthermo-
state .kann .im .Betrieb .mit .zwei .Heizkreisen .dem .
direkten .Heizkreis .oder .dem .Mischerkreis .zuge-
ordnet .werden .
• DIP-Schalter .5 .verwenden .
direkter Heizkreis
Mischerkreis
1 2 3 4 5 6
Fühlerwiderstand einstellen
Der . H eizungsregler . k ann . m it . 5 . k Ω . o der . 1 . k Ω . F üh-
lern .betrieben .werden . .
• DIP-Schalter .6 .verwenden .
1 k PTC
5 k NTC
1 2 3 4 5 6
▷ Es .dürfen .nur .Fühler .eines .Typs .verwendet . ▷
werden .
Fachkraft – DIP-Schalter einstellen
