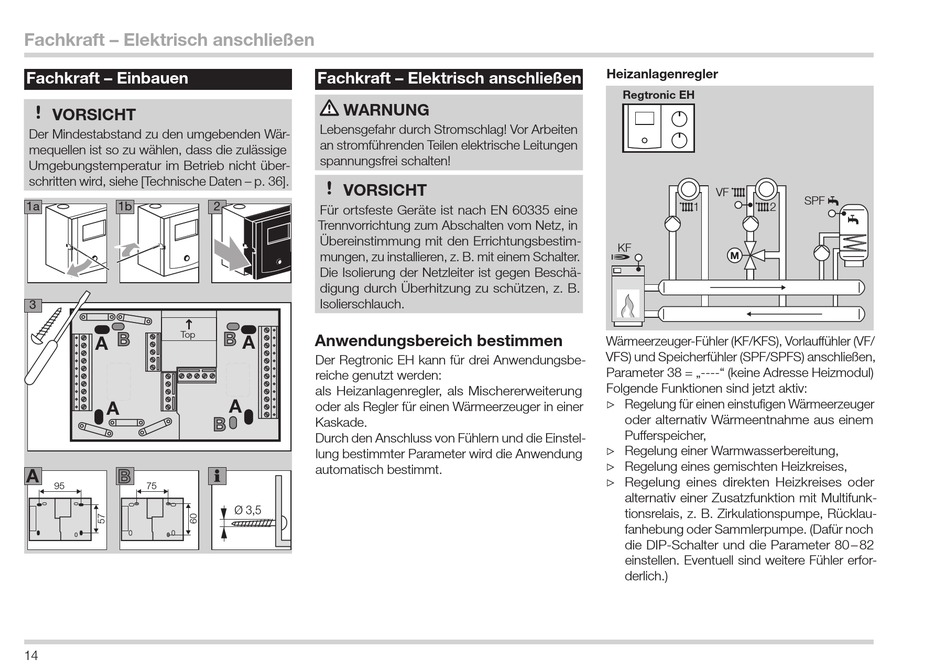

Fachkraft – Elektrisch anschließen
Fachkraft – Einbauen
VORSICHT
Der .Mindestabstand .zu .den .umgebenden .Wär-
mequellen .ist .so .zu .wählen, .dass .die .zulässige .
Umgebungstemperatur .im .Betrieb .nicht .über-
schritten . w ird, . s iehe . [ Technische . D aten . – . p . 36] .
1a
1b
3
B
Top
A
A
A
B
95
75
14
Fachkraft – Elektrisch anschließen
WARNUNG
Lebensgefahr .durch .Stromschlag! .Vor .Arbeiten .
an . s tromführenden . T eilen . e lektrische . L eitungen .
spannungsfrei .schalten!
VORSICHT
2
Für .ortsfeste .Geräte .ist .nach .EN .60335 .eine .
Trennvorrichtung .zum .Abschalten .vom .Netz, .in .
Übereinstimmung .mit .den .Errichtungsbestim-
mungen, . z u . i nstallieren, . z . . B . . m it . e inem . S chalter .
Die .Isolierung .der .Netzleiter .ist .gegen .Beschä-
digung .durch .Überhitzung .zu .schützen, .z . .B . .
Isolierschlauch .
B
Anwendungsbereich bestimmen
A
Der .Regtronic .EH .kann .für .drei .Anwendungsbe-
reiche .genutzt .werden:
als .Heizanlagenregler, .als .Mischererweiterung .
A
oder .als .Regler .für .einen .Wärmeerzeuger .in .einer .
B
Kaskade .
Durch . d en . A nschluss . v on . F ühlern . u nd . d ie . E instel-
lung .bestimmter .Parameter .wird .die .Anwendung .
automatisch .bestimmt .
Ø 3,5
Heizanlagenregler
Regtronic EH
VF
1
2
KF
Wärmeerzeuger-Fühler . ( KF/KFS), . V orlauffühler . ( VF/
VFS) . u nd . S peicherfühler . ( SPF/SPFS) . a nschließen,
Parameter .38 .= .„----" .(keine .Adresse .Heizmodul)
Folgende .Funktionen .sind .jetzt .aktiv:
▷ Regelung . f ür . e inen . e instufigen . W ärmeerzeuger .
▷
oder .alternativ .Wärmeentnahme .aus .einem .
Pufferspeicher,
▷ Regelung .einer .Warmwasserbereitung,
▷
▷ Regelung .eines .gemischten .Heizkreises,
▷
▷ Regelung . eines . direkten . Heizkreises . oder .
▷
alternativ .einer .Zusatzfunktion .mit .Multifunk-
tionsrelais, .z . .B . .Zirkulationspumpe, .Rücklau-
fanhebung . o der . S ammlerpumpe . . ( Dafür . n och .
die .DIP-Schalter .und .die .Parameter .80 . – . 8 2 .
einstellen . .Eventuell .sind .weitere .Fühler .erfor-
derlich .)
SPF
