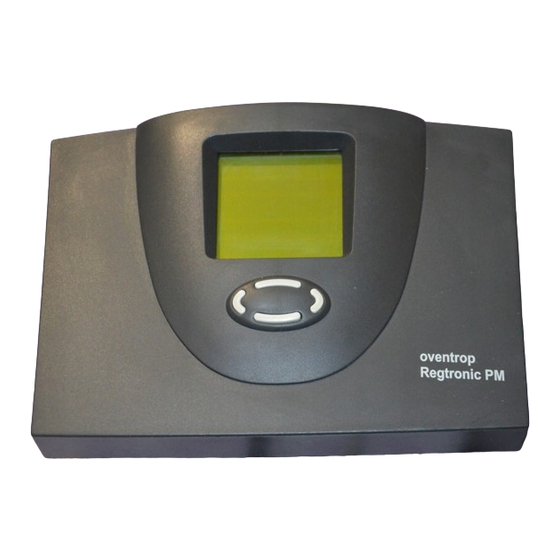

oventrop REGTRONIC PM Bedienungs- Und Montageanleitung

Mikroprozessorgesteuerter systemregler für solarthermische anlagen
Vorschau ausblenden Andere Handbücher für REGTRONIC PM:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
MONTAGE– UND
BEDIENUNGSANLEITUNG
Mikroprozessorgesteuerter Systemregler für solarthermische Anlagen:
Oventrop
REGTRONIC PM
oventrop
Regtronic PM
Wichtig!
Bitte lesen Sie vor Montage und Einsatz des Gerätes die Anleitung sorgfältig durch!
Nichtbeachtung kann einen Garantieausschluss bewirken!
Bewahren Sie die Anleitung sicher auf!
Das beschriebene Gerät wurde entsprechend den CE-Richtlinien gefertigt und geprüft.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für oventrop REGTRONIC PM

Inhaltszusammenfassung für oventrop REGTRONIC PM

  • Seite 1 MONTAGE– UND BEDIENUNGSANLEITUNG Mikroprozessorgesteuerter Systemregler für solarthermische Anlagen: Oventrop REGTRONIC PM oventrop Regtronic PM Wichtig! Bitte lesen Sie vor Montage und Einsatz des Gerätes die Anleitung sorgfältig durch! Nichtbeachtung kann einen Garantieausschluss bewirken! Bewahren Sie die Anleitung sicher auf! Das beschriebene Gerät wurde entsprechend den CE-Richtlinien gefertigt und geprüft.

  • Seite 2: Inhaltsverzeichnis

    Montage- und Bedienungsanleitung REGTRONIC PM Inhaltsverzeichnis: SYMBOLE UND KURZBEZEICHNUNGEN .......................3 EINSATZGEBIET / MERKMALE ........................4 ............................4 RUNDLEGENDES ............................4 INSATZGEBIET ............................4 ERÄTEMERKMALE SICHERHEITSHINWEISE ..........................5 GERÄTEMONTAGE............................6 Ö ..........................6 FFNEN DES ERÄTES ............................6 ANDMONTAGE ELEKTRISCHER ANSCHLUSS - ÜBERSICHT ....................7 :......................8 LLGEMEINE NSCHLUSSVORSCHRIFTEN 230V-A ............................8 NSCHLÜSSE...

  • Seite 3: Symbole Und Kurzbezeichnungen

    Montage- und Bedienungsanleitung REGTRONIC PM Y M B O L E U N D U R Z B E Z E I C H N U N G E N Erläuterung der verwendeten Grafiksymbole in der Bedienungsanleitung: Achtung! Symbol weist auf mögliche Gefahren und Fehler hin Achtung 230V-Spannung! Symbol weist auf Gefahren durch hohe lebensgefährliche Spannungen hin.

  • Seite 4: Einsatzgebiet / Merkmale

    Montage- und Bedienungsanleitung REGTRONIC PM I N S AT Z G E B I E T E R K M AL E 2.1 Grundlegendes Der Regler ist als Systemregler konzi- schemen zugehörigen piert, d.h. er ist je nach gewähltem Funk- schlusspläne sind in den gesonderten...

  • Seite 5: Sicherheitshinweise

    Montage- und Bedienungsanleitung REGTRONIC PM I C H E R H E I T S H I N W E I S E Alle Montage- und Verdrahtungsarbeiten am Regler dürfen nur im span- nungslosen Zustand ausgeführt werden. Der Anschluss und die Inbetriebnahme des Reglers darf nur von fachkundi- gem Personal vorgenommen werden.

  • Seite 6: Gerätemontage

    Montage- und Bedienungsanleitung REGTRONIC PM E R Ä T E M O N T AG E Der Regler darf nur in trockenen, nicht explosionsgefährdeten Räumen instal- liert werden. Eine Montage auf brennbarem Untergrund ist nicht zulässig. 4.1 Öffnen des Gerätes Überprüfen Sie ob das Gerät spannungsfrei...

  • Seite 7: Elektrischer Anschluss - Übersicht

    Montage- und Bedienungsanleitung REGTRONIC PM - Ü L E K T R I S C H E R N S C H L U S S B E R S I C H T Bitte beachten Sie unbedingt die Sicherheitshinweise im Kapitel 3 Das Gerät darf nur geöffnet werden, wenn die Netzspannung...

  • Seite 8: Allgemeine Anschlussvorschriften

    Montage- und Bedienungsanleitung REGTRONIC PM 5.1 Allgemeine Anschlussvorschriften: • Bei allen Anschlussleitungen den Kabelmantel auf einer Länge von ca. 6 - 8 cm und die En- den der Adern auf einer Länge von ca. 10 mm abisolieren. • Bei flexiblen Leitungen muss geräteintern oder -extern eine Zugentlastung vorgesehen wer- den.

  • Seite 9: Anschluss Sensoren

    Montage- und Bedienungsanleitung REGTRONIC PM 5.3 Anschluss Sensoren Der Regler arbeitet mit präzisen Platin-Temperaturfühlern vom Typ PT1000. Je nach Anlagen- schema und Funktionsumfang sind 2 bis 10 Fühler notwendig. Bei einigen Schemen kann der Anschluss von Strahlungsfühlern und Durchflussgebern notwendig sein. Die Eingänge 1 bis 7 sind für Temperatursensoren geeignet.

  • Seite 10: Bedienung / Anzeigen

    Montage- und Bedienungsanleitung REGTRONIC PM E D I E N U N G N Z E I G E N 6.1 Übersicht Anzeigen und Bedienelemente oventrop Regtronic PM Nummer Beschreibung Anzeige mit Grafiksymbolen und 3zeiliger Klartextanzeige Bedientaste Aufwärts-Blättern / + Bedientaste Verlassen / Abbruch / ESC Bedientaste Abwärts-Blättern / -...

  • Seite 11: Display

    Montage- und Bedienungsanleitung REGTRONIC PM 6.2 Display Das Display beinhaltet Grafiksymbole und Klartextanzeigen. Die dreizeilige Klartextanzeige dient zur Darstellung von Anzeige- und Programmierwerten mit der Messstellenzuordnung. Hauptmenüs Messtellenzuordnung Wert / Einheit Zusatzinformationen Statusanzeigen 6.3 Erläuterung der Grafiksymbole In der nachfolgenden Tabelle wird die Bedeutung der einzelnen Symbole beschrieben.

  • Seite 12: Tastenfunktion

    Montage- und Bedienungsanleitung REGTRONIC PM 6.4 Tastenfunktion Die Bedienung des Reglers erfolgt komfor- Die Grafiksymbole der Anzeige führt Sie auf tabel und einfach mit 4 Bedientasten. Mit einfache Weise durch die Bedienstruktur den Bedientasten können Sie: und zeigt die aktuellen Menüpunkte, Anzei- gewerte bzw.

  • Seite 13: Beispiel Gerätebedienung

    Montage- und Bedienungsanleitung REGTRONIC PM 6.5 Beispiel Gerätebedienung 6.5.1 Änderung der Ziel dTein Temperatur Wenn Sie sich mit den Beschreibungen der aufgezeigt. Ausgangsposition ist im Menü Menüs im Kapitel „Bedienmenüs“ vertraut „Info“ die aktuelle Kollektortemperatur. Ziel: gemacht haben, können Sie zur Übung ei- Änderung des Parameters „Ziel dTein“...
  • Seite 14 Montage- und Bedienungsanleitung REGTRONIC PM Anwahl Wert: „Ziel dTein“ Wert fängt nun an zu blinken Speicher Ziel dTein Erniedrigen des Wertes bis gewünschter Wert erreicht ist. Wert blinkt weiterhin. Speicher Anwahl „Wert bestätigen“ Ziel dTein Symbol blinkt. Speicher Bestätigen der Änderung. Änderung wird übernommen.

  • Seite 15: Konfiguration Eines Multifunktionsreglers

    Montage- und Bedienungsanleitung REGTRONIC PM 6.5.2 Konfiguration eines Multifunktionsreglers Auswahl des gewünschten Multifunktionsreglers, kurz MFR, im Menü MultiReg 1 "Grundeinstellung". [aus] Werkseinstellung: MFR = aus Anwahl (aktivieren) des Untermenüs des ausgewählten MFRs. MultiReg 1 Funktion ist "aus", d.h. keine Regelfunktion wird ausgeführt.
  • Seite 16 Montage- und Bedienungsanleitung REGTRONIC PM Auswahl des Temperaturfühlers für die Energie-Senke. MultiReg 1 TF 8 (Es kann jeder verfügbare Temperaturfühler angewählt werden, auch wenn er von eine anderen Funktion verwendet wird.) Fühler Senke MultiReg 1 Prinzipiell kann jeder MFR mit anderen Ausgängen verknüpft werden, keine d.h.
  • Seite 17 Montage- und Bedienungsanleitung REGTRONIC PM Zugehörige Einstellungen im Menü Programmieren MultiReg 1 Konfiguration des MFR1 im Menü "Programmieren" durch Anwahl des [Werte] Untermenüs MFR1 Diff.-Regler Diff.-Regler Begrenzung der maximalen Temperatur der Energie-Senke, z.B. des energieabnehmenden Speichers. Die Funktion wird abgeschaltet, wenn der Fühler der Energie-Senke maximal die Abschalt-Temperatur erreicht.
  • Seite 18 Montage- und Bedienungsanleitung REGTRONIC PM Stoppzeit des 1. Zeitfensters für den MFR. Diff.-Regler 23:59 Die Definition eines Zeitfensters von 0:00 bis 23:59 Uhr reicht aus, um Zeit 1: Stop eine dauernde Aktivierbarkeit der Funktion zu ermöglichen. Diff.-Regler Startzeit des 2. Zeitfensters für den MFR.
  • Seite 19 Montage- und Bedienungsanleitung REGTRONIC PM Diff.-Regler Anzeige der Temperatur des Fühlers der Energie-Senke im Menü "In- 38.7 formation" mit minimalem und maximalem Wert. Zusätzlich erfolgt eine Anzeige der zugehörigen Messstelle, hier T8. 22<-T8->38  Funktion aktiv Anzeige des Funktions-Status im Menü "Information".

  • Seite 20: Bedienmenüs

    Montage- und Bedienungsanleitung REGTRONIC PM E D I E N M E N Ü S • Programmieren Um Ihnen eine übersichtliche Bedienung • Handbetrieb des Gerätes zu ermöglichen, sind die Gerä- • Grundeinstellung te-, Bedienungs- und Anzeigefunktionen in 4 Gruppen (= Hauptmenüs) zusammenge- geben Ihnen die Informationen zu Ihrer So- fasst.

  • Seite 21: Übersicht: Aufbau Der Menüstruktur

    Montage- und Bedienungsanleitung REGTRONIC PM 7.1 Übersicht: Aufbau der Menüstruktur 7.2 Menü „Info“ Im „Infomenü“ werden alle Messwerte und Betriebszustände angezeigt. Beispiel für ein Anzeigefenster im Infomenü: Das Symbol zeigt an: Infomenü aktiv Zuordnung der Messstelle: Kollektor Anzeige des aktuellen Messwertes: 40,7° C Anzeige des Minimal- und Maximalwertes der Kollektor- temperatur ( Werte sind rücksetzbar)

  • Seite 22: Menü „Handbetrieb

    Montage- und Bedienungsanleitung REGTRONIC PM 7.4 Menü „Handbetrieb“ Für Service- und Testzwecke kann die So- Mit der Option „Nachlauf Hand“ lässt sich laranlage im Handbetrieb betrieben werden. der Handbetrieb für eine bestimmte Dauer Dazu können die 230V Schaltausgänge festlegen. In diesem Zeitraum kann für Ser- aus- und eingeschaltet werden.

  • Seite 23: Reglerfunktionen

    Montage- und Bedienungsanleitung REGTRONIC PM E G L E R F U N K T I O N E N Der Regler ist mit umfangreichen Funktio- Eine Beschreibung der möglichen Regler- nen zur Regelung und Überwachung der funktionen erfolgt in dem Dokument „Reg- Solaranlage ausgestattet.

  • Seite 24: Behebung Von Störungen

    Montage- und Bedienungsanleitung REGTRONIC PM ® Die Funktion wird mit dem Stecken des DataStick automatisch gestartet. ® Die Parameter sind im DataStick hinterlegt und können bei Bedarf im Menü „Programmieren / Datalogging“ angepasst werden: Einstellung des Speicherintervalls Auswahl einfaches (Speicher wird einmal voll geschrieben) oder zyklisches Speichern (alte Daten werden überschrieben)

  • Seite 25: Störungen Ohne Fehlermeldung

    Montage- und Bedienungsanleitung REGTRONIC PM 10.2 Störungen ohne Fehlermeldung Störungen und Fehlfunktionen, die nicht an- Ist anhand der Beschreibung die Störungs- gezeigt werden, können Sie anhand der behebung nicht möglich, müssen Sie sich nachfolgenden Tabelle prüfen und mögliche an den Lieferanten bzw. Installateur wen- Ursachen und deren Fehlerquelle ermitteln.

  • Seite 26: Technische Daten

    Montage- und Bedienungsanleitung REGTRONIC PM E C H N I S C H E AT E N Gehäuse Material 100% recyclingfähiges ABS-Gehäuse für Wandmontage Maße L x B x T in mm, Gewicht 175 x 134 x 56; ca. 360 g...

  • Seite 27: Konformitätserklärung

    Montage- und Bedienungsanleitung REGTRONIC PM 13 K O N F O R M I T Ä T S E R K L Ä R U N G Der Regler wurde entsprechend den CE-Richtlinien gefertigt und geprüft. Montage- und Bedienungsanleitung 136955081...
