Fachkraft – Elektrisch anschließen

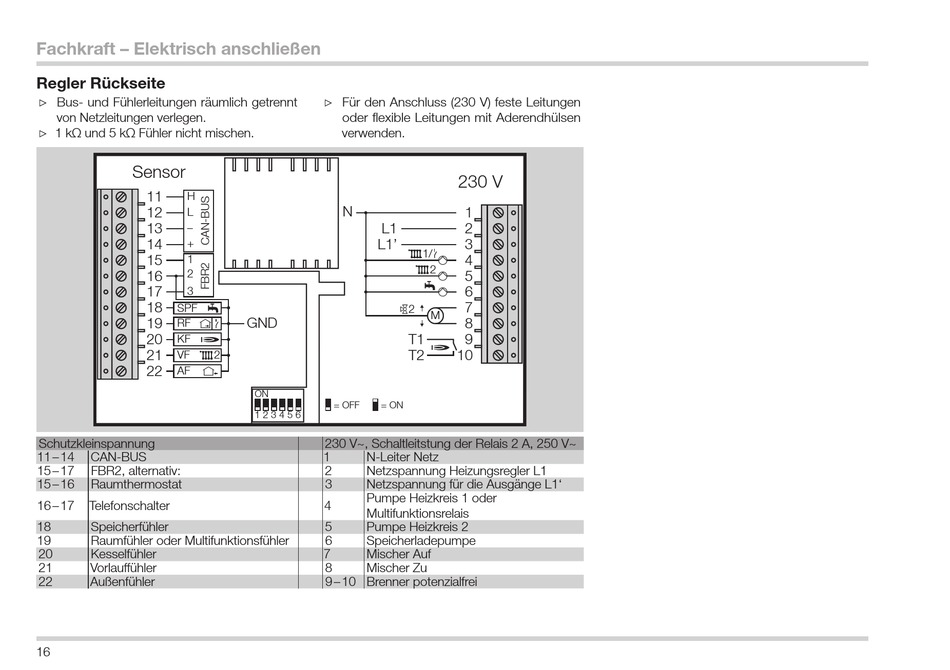

Regler Rückseite
▷ Bus- .und .Fühlerleitungen .räumlich .getrennt .
▷
von .Netzleitungen .verlegen . .
▷ 1 .kΩ .und .5 .kΩ .Fühler .nicht .mischen .
▷
Sensor
11
H
12
L
13
–
14
+
15
1
16
2
17
3
18
SPF
19
RF
20
KF
21
VF
2
22
AF
Schutzkleinspannung
11 . – . 1 4
CAN-BUS
15 . – . 1 7
FBR2, .alternativ:
15 . – . 1 6
Raumthermostat
16 . – . 1 7
Telefonschalter
18
Speicherfühler
19
Raumfühler .oder .Multifunktionsfühler
20
Kesselfühler
21
Vorlauffühler
22
Außenfühler
16
▷ Für .den .Anschluss .(230 .V) .feste .Leitungen .
▷
oder .flexible .Leitungen .mit .Aderendhülsen .
verwenden .
N
L1
L1'
1/
2
GND
T1
T2
ON
= OFF
= ON
1 2 3 4 5 6
230 .V~, .Schaltleitstung .der .Relais .2 .A, .250 .V~
1
N-Leiter .Netz
2
Netzspannung .Heizungsregler .L1
3
Netzspannung .für .die .Ausgänge .L1' .
Pumpe .Heizkreis .1 .oder . .
4
Multifunktionsrelais
5
Pumpe .Heizkreis .2
6
Speicherladepumpe
7
Mischer .Auf
8
Mischer .Zu
9 . – . 1 0 Brenner .potenzialfrei
230 V
1
2
3
4
2
5
6
7
M
8
9
10
