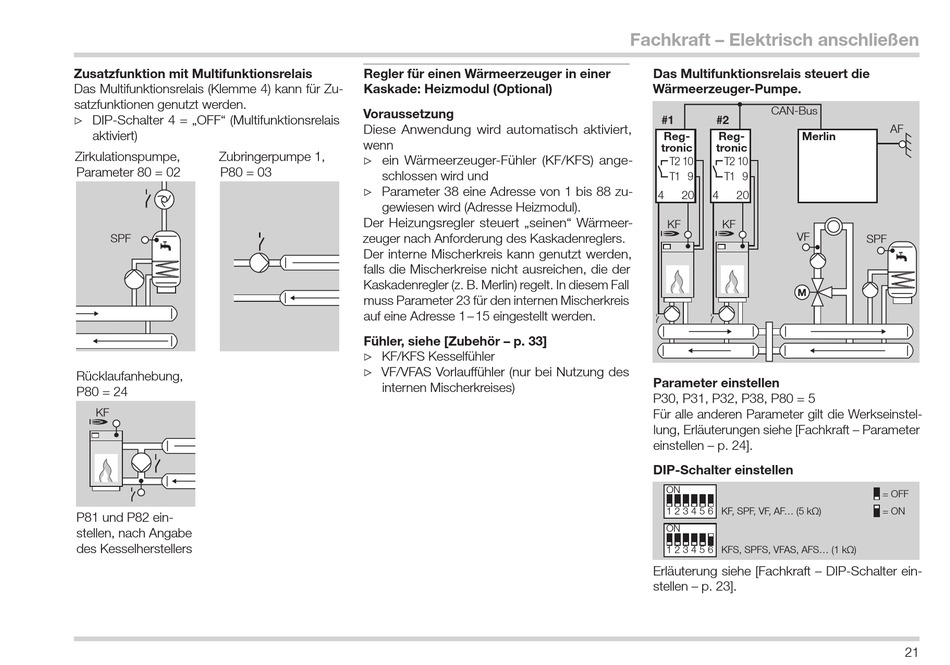

Regler Für Einen Wärmeerzeuger In Einer Kaskade: Heizmodul (Optional) - oventrop Regtronic EH Kurzanleitung

Zusatzfunktion mit Multifunktionsrelais
Das .Multifunktionsrelais .(Klemme .4) .kann .für .Zu-
satzfunktionen .genutzt .werden .
▷ DIP-Schalter .4 .= .„OFF" .(Multifunktionsrelais . ▷
aktiviert)
Zirkulationspumpe, . Zubringerpumpe .1, .
Parameter .80 .= .02 P80 .= .03
SPF
.
Rücklaufanhebung, .
P80 .= .24
KF
P81 .und .P82 .ein-
stellen, .nach .Angabe .
des .Kesselherstellers
Regler für einen Wärmeerzeuger in einer
Kaskade: Heizmodul (Optional)
Voraussetzung
Diese . Anwendung . wird . automatisch . aktiviert, .
wenn
▷ ein . Wärmeerzeuger-Fühler . (KF/KFS) . ange- ▷
schlossen .wird .und
▷ Parameter .38 .eine .Adresse .von .1 .bis .88 .zu- ▷
gewiesen .wird .(Adresse .Heizmodul) .
Der .Heizungsregler .steuert .„seinen" .Wärmeer-
zeuger .nach .Anforderung .des .Kaskadenreglers .
Der .interne .Mischerkreis .kann .genutzt .werden, .
falls .die .Mischerkreise .nicht .ausreichen, .die .der .
Kaskadenregler . ( z . . B . . M erlin) . r egelt . . I n . d iesem . F all .
muss . P arameter . 2 3 . f ür . d en . i nternen . M ischerkreis .
auf .eine .Adresse .1 . – . 1 5 .eingestellt .werden . .
Fühler, siehe [Zubehör – p . 33]
▷ KF/KFS .Kesselfühler ▷
▷ VF/VFAS .Vorlauffühler .(nur .bei .Nutzung .des . ▷
internen .Mischerkreises)
Fachkraft – Elektrisch anschließen
Das Multifunktionsrelais steuert die
Wärmeerzeuger-Pumpe .
CAN-Bus
#1 #2
Reg- Reg- Merlin
tronic tronic
T2 10 T2 10
T1 9 T1 9
4 20 4 20
KF KF
VF
Parameter einstellen
P30, .P31, .P32, .P38, .P80 .= .5
Für .alle .anderen .Parameter .gilt .die .Werkseinstel-
lung, .Erläuterungen .siehe .[Fachkraft .– .Parameter .
einstellen .– .p . 24] .
DIP-Schalter einstellen
ON
1 2 3 4 5 6 KF, SPF, VF, AF... (5 k )
ON
1 2 3 4 5 6 KFS, SPFS, VFAS, AFS... (1 k )
Erläuterung .siehe .[Fachkraft .– .DIP-Schalter .ein-
stellen .– .p . 23] .
AF
SPF
= OFF
= ON
