Fachkraft – Elektrisch anschließen

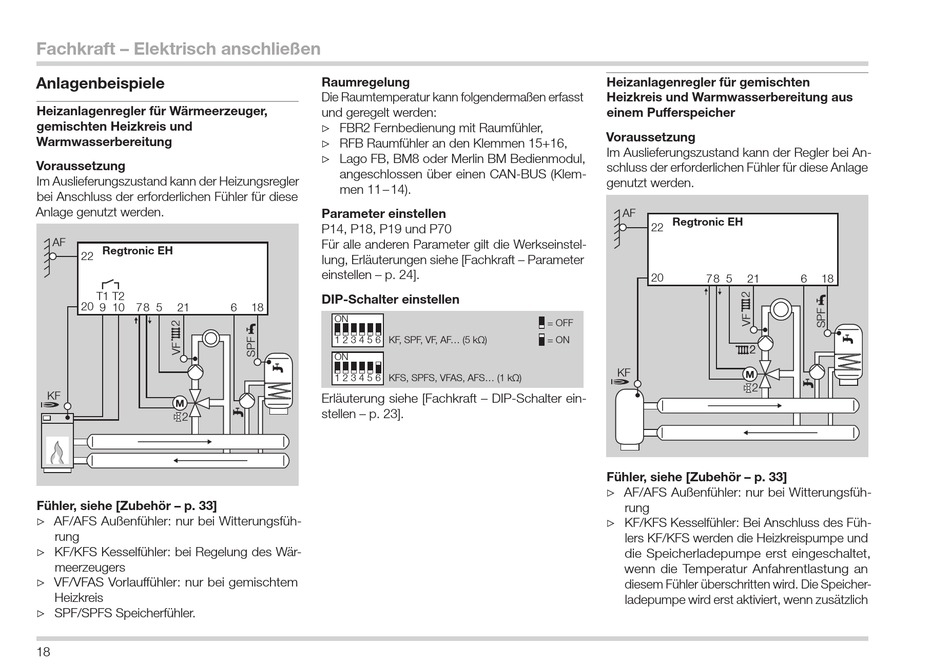

Anlagenbeispiele

Heizanlagenregler für Wärmeerzeuger,

gemischten Heizkreis und

Warmwasserbereitung

Voraussetzung
Im . A uslieferungszustand . k ann . d er . H eizungsregler .
bei .Anschluss .der .erforderlichen .Fühler .für .diese .
Anlage .genutzt .werden . .
AF
Regtronic EH
22
T1
T2
20
9
10
7
8
5
21
KF
2
Fühler, siehe [Zubehör – p . 33]
▷ AF/AFS .Außenfühler: .nur .bei .Witterungsfüh-
rung
▷ KF/KFS .Kesselfühler: .bei .Regelung .des .Wär-
meerzeugers .
▷ VF/VFAS .Vorlauffühler: .nur .bei .gemischtem .
Heizkreis
▷ SPF/SPFS .Speicherfühler .
18

Raumregelung

Die . R aumtemperatur . k ann . f olgendermaßen . e rfasst .
und .geregelt .werden:
▷ FBR2 .Fernbedienung .mit .Raumfühler,
▷ RFB .Raumfühler .an .den .Klemmen .15+16,
▷ Lago .FB, .BM8 .oder .Merlin .BM .Bedienmodul, .
angeschlossen .über .einen .CAN-BUS .(Klem-
men .11 . – . 1 4) .

Parameter einstellen

P14, .P18, .P19 .und .P70
Für .alle .anderen .Parameter .gilt .die .Werkseinstel-
lung, .Erläuterungen .siehe .[Fachkraft .– .Parameter .
einstellen .– .p . 24] .

DIP-Schalter einstellen

6
18
ON
1 2 3 4 5 6
KF, SPF, VF, AF... (5 k )
ON
1 2 3 4 5 6
KFS, SPFS, VFAS, AFS... (1 k )
Erläuterung .siehe .[Fachkraft .– .DIP-Schalter .ein-
stellen .– .p . 23] .
Heizanlagenregler für gemischten
Heizkreis und Warmwasserbereitung aus

einem Pufferspeicher

Voraussetzung
Im .Auslieferungszustand .kann .der .Regler .bei .An-
schluss . d er . e rforderlichen . F ühler . f ür . d iese . A nlage .
genutzt .werden . .
AF
Regtronic EH
22
20
7
8
5
= OFF
= ON
KF
Fühler, siehe [Zubehör – p . 33]
▷ AF/AFS .Außenfühler: .nur .bei .Witterungsfüh-
rung
▷ KF/KFS .Kesselfühler: .Bei .Anschluss .des .Füh-
lers .KF/KFS .werden .die .Heizkreispumpe .und .
die .Speicherladepumpe .erst .eingeschaltet, .
wenn . die . Temperatur . Anfahrentlastung . an .
diesem . F ühler . ü berschritten . w ird . . D ie . S peicher-
ladepumpe . w ird . e rst . a ktiviert, . w enn . z usätzlich .
21
6
18
2
2
2
