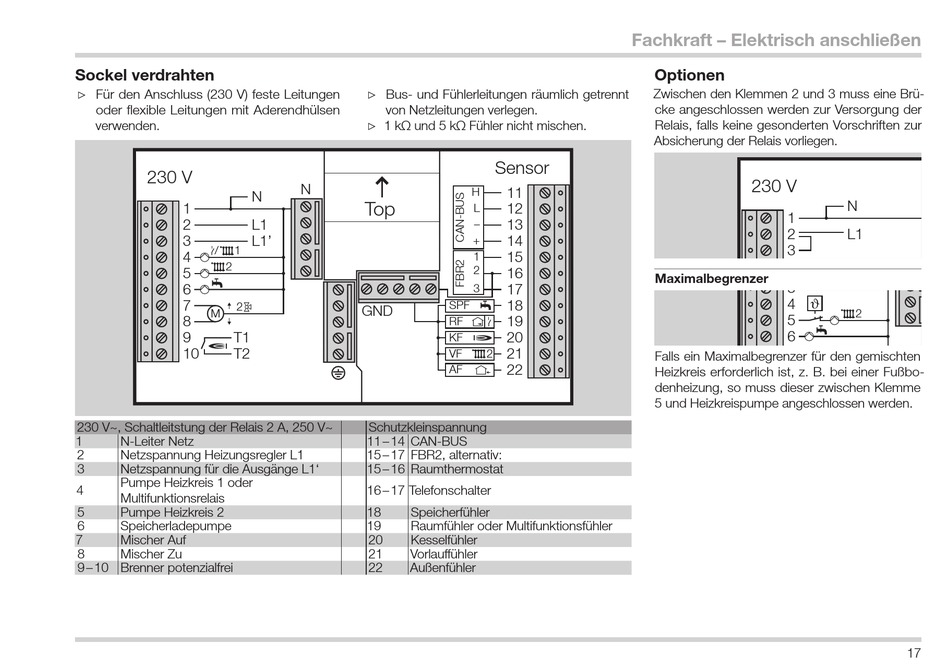

Sockel verdrahten
▷ Für .den .Anschluss .(230 .V) .feste .Leitungen .
▷
oder .flexible .Leitungen .mit .Aderendhülsen .
verwenden .
230 V
N
1
2
L1
3
L1'
/
1
4
2
5
6
7
2
M
8
9
T1
10
T2
230 .V~, .Schaltleitstung .der .Relais .2 .A, .250 .V~
1
N-Leiter .Netz
2
Netzspannung .Heizungsregler .L1
3
Netzspannung .für .die .Ausgänge .L1'
Pumpe .Heizkreis .1 .oder . .
4
Multifunktionsrelais
5
Pumpe .Heizkreis .2
6
Speicherladepumpe
7
Mischer .Auf
8
Mischer .Zu
9 . – . 1 0 Brenner .potenzialfrei
▷ Bus- .und .Fühlerleitungen .räumlich .getrennt .
▷
von .Netzleitungen .verlegen . .
▷ 1 .kΩ .und .5 .kΩ .Fühler .nicht .mischen .
▷
N
H
Top
L
–
+
1
2
3
SPF
GND
RF
KF
VF
AF
Schutzkleinspannung .
11 . – . 1 4 CAN-BUS
15 . – . 1 7 FBR2, .alternativ:
15 . – . 1 6 Raumthermostat
16 . – . 1 7 Telefonschalter
18
Speicherfühler
19
Raumfühler .oder .Multifunktionsfühler
20
Kesselfühler
21
Vorlauffühler
22
Außenfühler
Fachkraft – Elektrisch anschließen
Optionen
Zwischen .den .Klemmen .2 .und .3 .muss .eine .Brü-
cke .angeschlossen .werden .zur .Versorgung .der .
Relais, .falls .keine .gesonderten .Vorschriften .zur .
Absicherung .der .Relais .vorliegen .
Sensor
11
12
13
14
15
16
Maximalbegrenzer
17
18
19
20
21
2
Falls .ein .Maximalbegrenzer .für .den .gemischten .
22
Heizkreis .erforderlich .ist, .z . .B . .bei .einer .Fußbo-
denheizung, .so .muss .dieser .zwischen .Klemme .
5 .und .Heizkreispumpe .angeschlossen .werden .
230 V
N
1
230 V
2
L1
N
3
1
2
3
ϑ
4
2
5
6
7
8
9
10
17
