Schlauch (grau)
Sponge (gray)

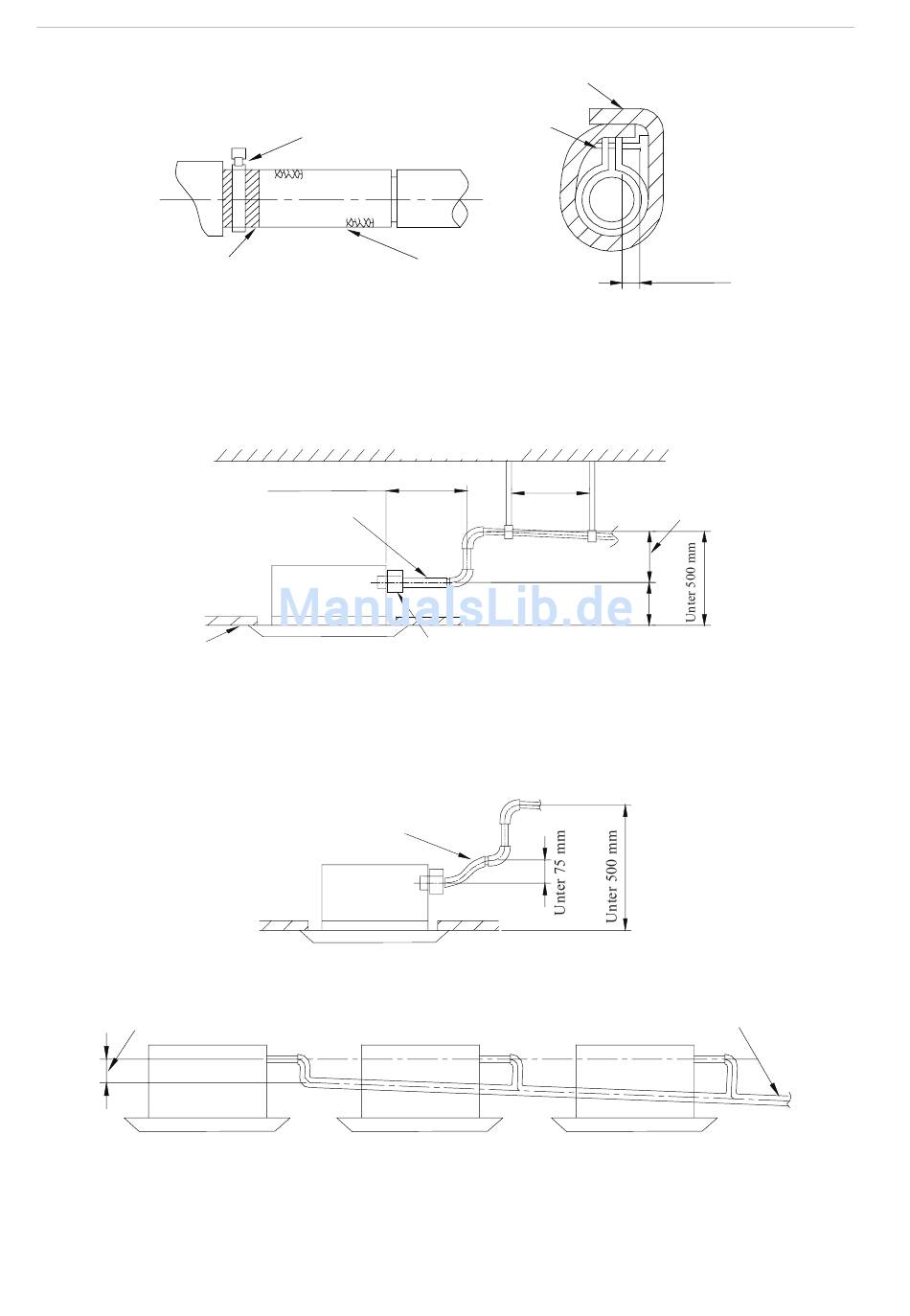

Hinweis zur Installation des Ablaufschlauchs
♦ Die Installationshöhe des Steigrohrs in Richtung Ablauf sollte sich auf höchstens 280 mm belaufen.
♦ Das Steigrohr sollte einen rechten Winkel zum Gerät bilden, wobei die Distanz zum Gerät höchstens
300 mm betragen sollte.
Decke
Anweisungen
♦ Die Neigung des Ablaufschlauchs darf sich höchstens auf 75 mm belaufen, damit die Ablauföffnung
keinen unnötigen Belastungen von außen ausgesetzt ist.
♦ Wenn mehrere Ablaufschläuche verbunden werden müssen, die Installation folgenderweise durchführen.
Über 100 mm
Der gewählte Ablaufschlauch muss der Kapazität des Geräts standhalten können.
2 Nach der Installation sicherstellen, dass das Abwasser problemlos abfließen kann.
♦ Den Ablauf prüfen, indem 600 cm³ Wasser langsam in die Ablauföffnung oder Probebohrung gegossen wird.
♦ Den Ablauf nach der Installation des Stromkreises im Kühlbetrieb prüfen.
Installation des Kassettengeräts mit Kompaktpaneel
Rohrschelle (Verbindung)
Rohrschelle
Clamp
Drain hose
Ablaufschlauch
Höchstens 300 mm
Ablaufschlauch
(Verbindung)
Rohrschelle (Verbindung)
Ablaufschlauch (Verbindung)
Abb. 10
Schlauch (Verbindung)
Sponge(attachment)
Clamp(attachment)
Abb. 7
Abdeckung
1-1,5 m
Steigrohr
220 mm
Abb. 8
Abb. 9
6
Unter 4 mm
Below 4mm
Träger
Unter 280 mm
T-Anschluss Ablaufschlauch
