♦ Die Installationsschablone anhand der entsprechenden Bolzen (3 Stk.) positionieren und das
Winkelstück des Ablaufschlauchs mithilfe eines Bolzens an der Ausgangsöffnung befestigen.
3 Die Position der Installation am Gerät einstellen (siehe Abb. 3).
4 Sicherstellen, dass das Gerät eben ausgerichtet ist.
♦ Das Innengerät umfasst sowohl die interne Kondensatpumpe als auch den Wahlschalter.
Sicherstellen, dass die 4 Winkel jedes Geräts eben ausgerichtet sind. Wenn ein Gerät nicht in Richtung des
Kondensatabflusses ausgerichtet ist, können Betriebsstörungen und Wasserverluste auftreten.
5 Die Befestigungsplatte entnehmen, die eine Ablösung der Dichtung verhindert hat, und die Mutter
anziehen.
6 Die Installationsschablone entfernen.
[Träger fest anziehen]
Wasserstand
PE-Schlauch
Hinweis:
Die Muttern und Bolzen zur sicheren Befestigung des Klimageräts anziehen.
Anschluss des Kältemittelrohrs
♦ Das Gerät mithilfe des festen Sechskantschlüssels und dem Drehmomentschlüssel gemäß Abb. 5
anschließen bzw. entfernen.
♦ Die Innen- und Außenseite der Überwurfmutter während des Anschlusses mit kaltem Motoröl
schmieren, von Hand anschrauben und dann mit dem Schlüssel anziehen.
♦ Das korrekte Anzugsmoment geht aus der Tabelle 1 hervor (ein übermäßiges Anziehen kann die Mutter
verbiegen und Leckagen hervorrufen).
♦ Sicherstellen, dass die Verbindungsleitung nicht beschädigt. Danach die thermische Isolierung gemäß
Abb. 5 durchführen.
♦ Die Verbindung der Gasleitung und die Wärmeschutzhülle des Gassammelrohrs nur mit dem mittleren
Isolierschlauch umhüllen.
Mutter (vor Ort bereitgestellt)
Dichtung (Verbindung)
Träger
Anziehen (zwei Muttern)
Mitte der
Deckenöffnung

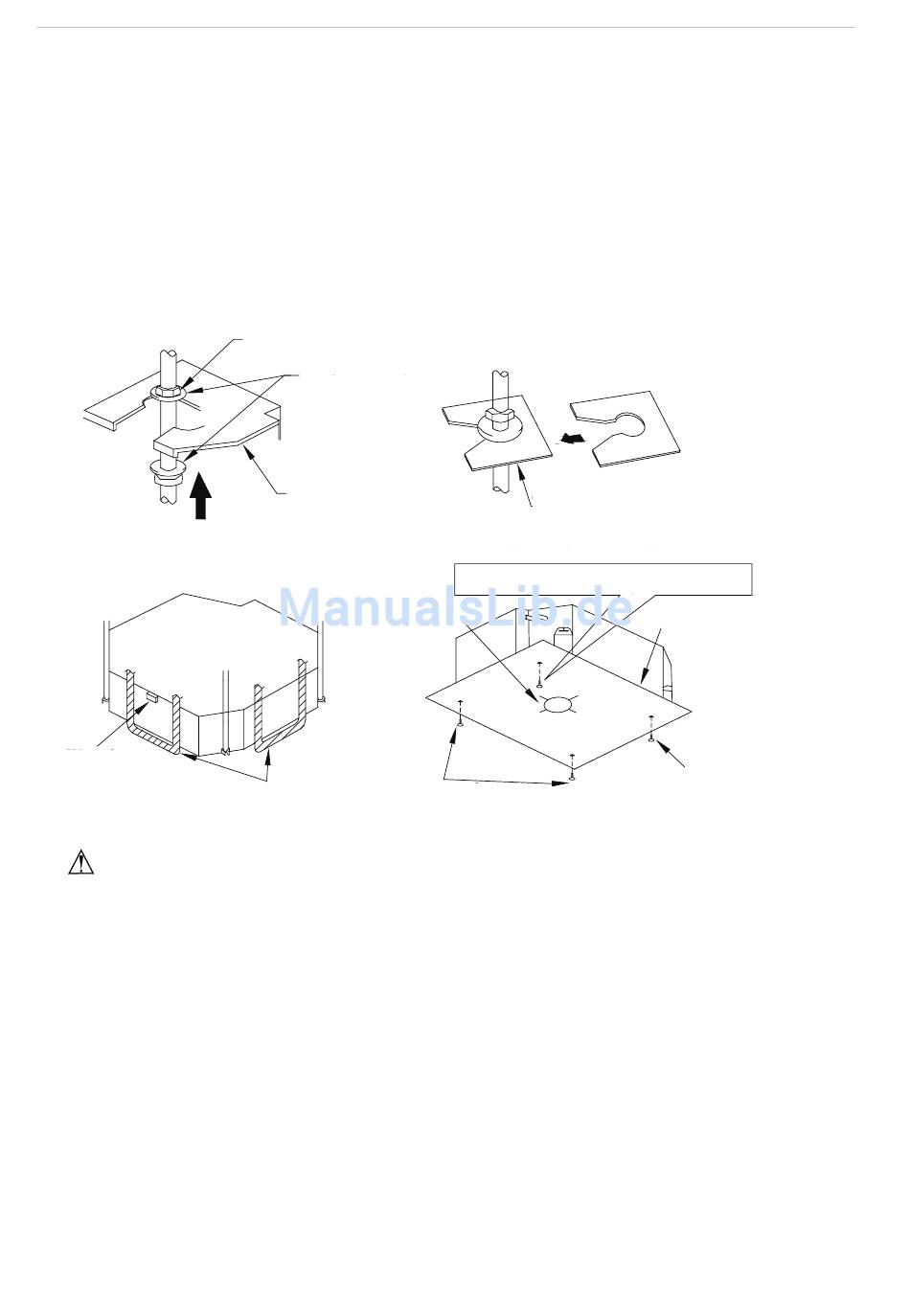

Installation des Kassettengeräts mit Kompaktpaneel
Einführen
Befestigungsplatte der Dichtung
(Verbindung)
[Dichtung fest anziehen]
Der Bolzen eines der Winkelstücke des Ablaufschlauchs
fest mit dem Winkelstück der Ablaufbohrung verbinden.
Bolzen (Verbindung)
[Installationsschablone befestigen]
Abb. 4
4
Installationsschablone
Bolzen (Verbindung)
