Installation des Kassettengeräts mit Kompaktpaneel
Betriebsstörungen, die auf einer unkorrekten Installation durch Personal beruhen, das von Gree nicht
ausdrücklich zugelassen ist, werden nicht während der vom Kundendienst vorgesehenen Frist behoben.

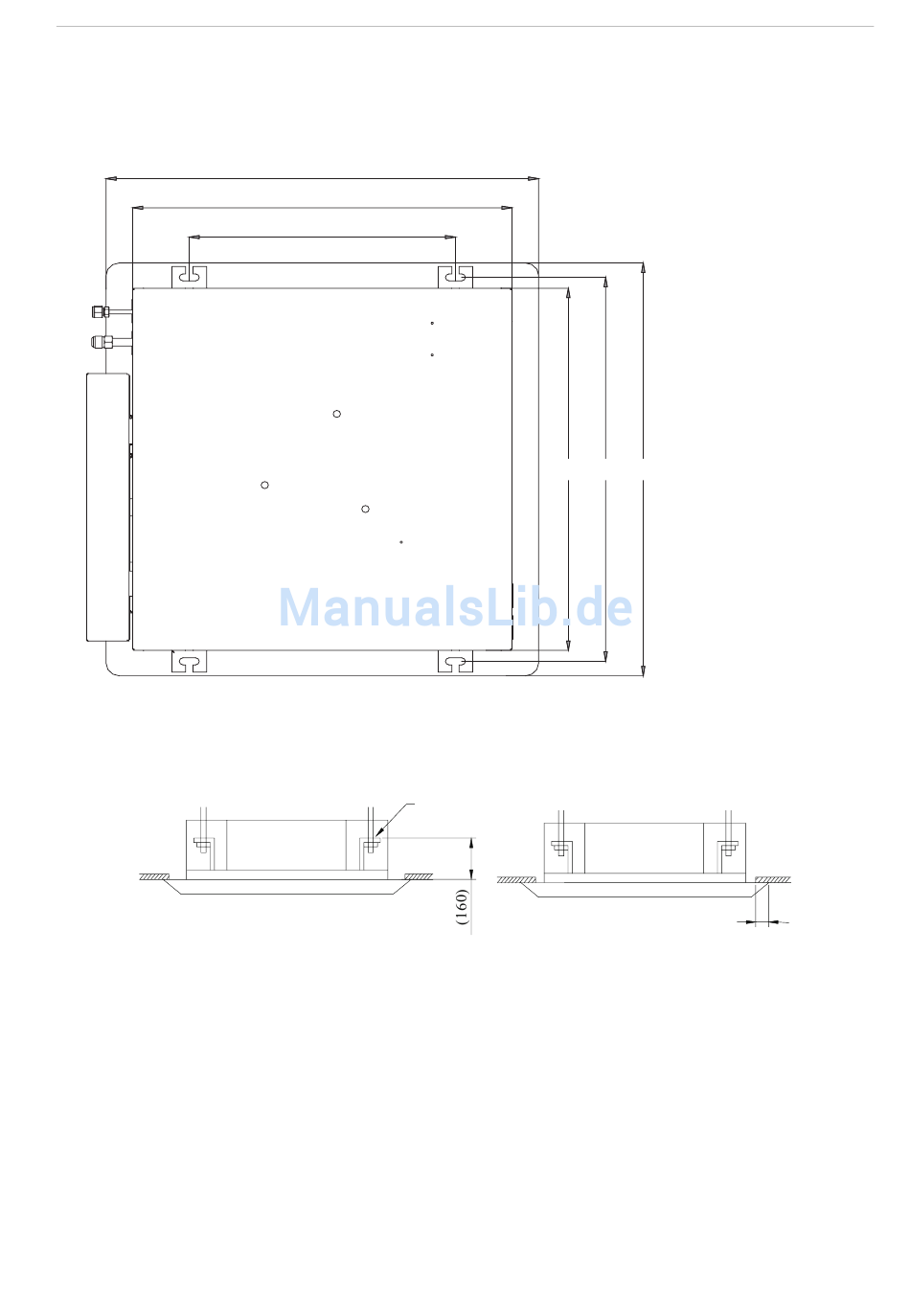

Maße der Öffnungen an Decken und Position der Aufhängeschraube (M10)
♦ Die Bohrungen an Decken dürfen nur von qualifizierten Fachtechnikern durchgeführt werden.
Decke
Hinweise: Maximale Breite der Öffnungen an mit * gekennzeichneten Decken: 910 mm. Die Abschnitte
zwischen der Decke und den Außenpaneelen mit Dekos sollten auf jeden Fall nicht größer als 20 mm sein.
Baukörper des Klimageräts
1 Erster Schritt für die Installation des Innengeräts.
♦ Zur Befestigung der Aufhängeplatte an den Aufhängedübeln für die Plattenober- und -unterseite die
Muttern und Dichtungen verwenden. Die Verwendung der Befestigungsplatte der Dichtung verhindert unter
anderem, dass sich die Dichtung löst.
2 Die Installationsschablone verwenden.
♦ Sich für die Maße der Bohrungen an der Decke auf die Installationsschablone beziehen.
♦ Die Mitte der durchzuführenden Bohrung an der Schablone kennzeichnen.
650
570
400
Abb. 2 Installationsmaße der Modelle
GKH(12)BA-K3DNA2A/IGKH(18)BA-K3DNA2A/I
Träger für Baukörper des Geräts
570 604 650
Abb. 3
3
Über 20
