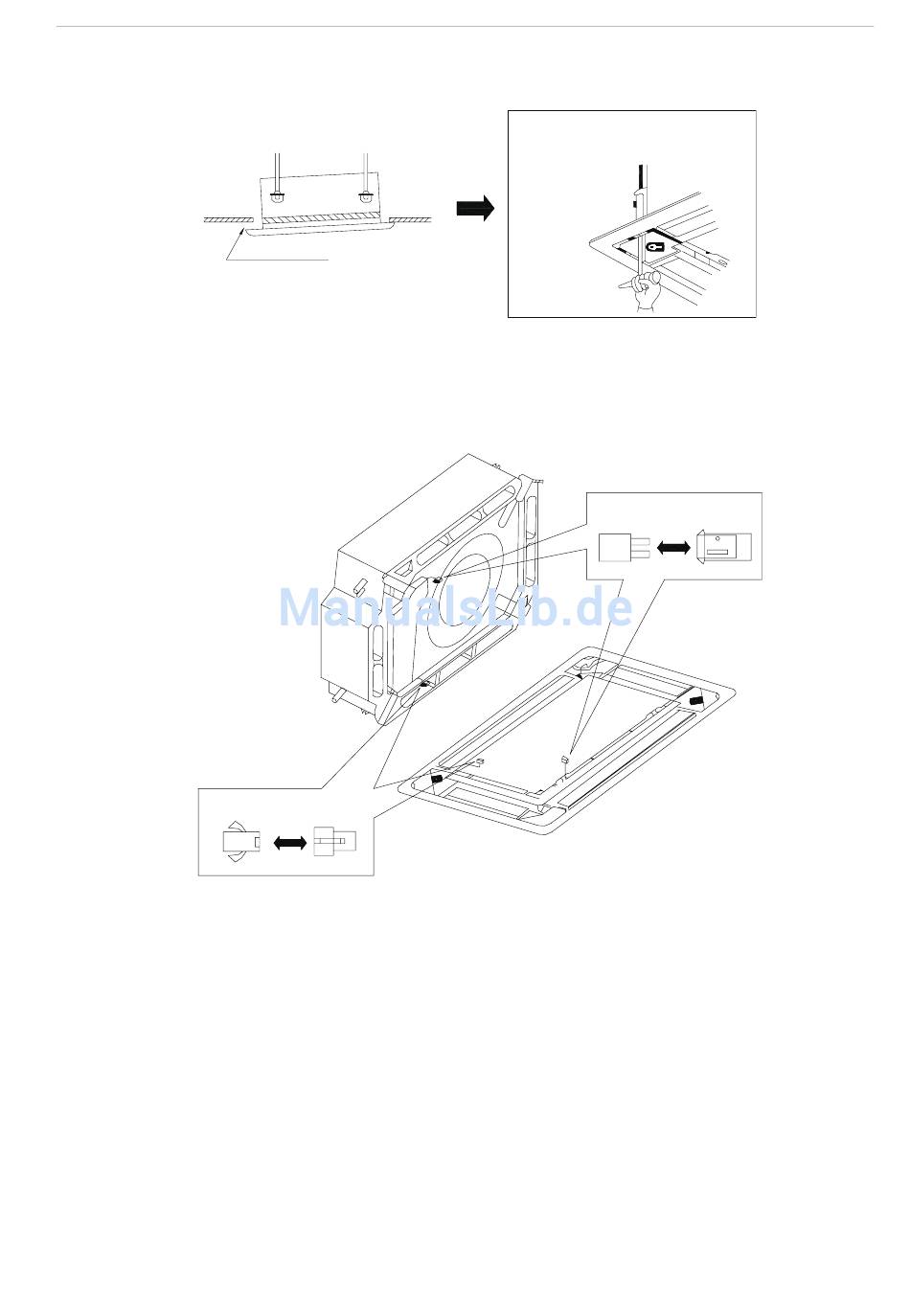

Installation des Kassettengeräts mit Kompaktpaneel
2. Wenn nach dem Anziehen der Schrauben immer noch ein Freiraum zwischen der Decke und dem Deko-
Paneel vorliegt, die Höhe des Innengeräts erneut einstellen. (Siehe Abb. 15)
※ An dieser Stelle prüfen, ob Freiräume zwischen der Decke und dem Paneel vorliegen.
3. Elektrischer Anschluss des Deko-Paneels (Abb. 16)
Die Klemmen für die Drähte des am Paneel installierten Lüfterflügelmotors (an 2 Stellen) anschließen.
At body
Am Gerät An der Abdeckung
Gaps are not allowed
Keine Leerräume!
At pane
If the raising lever and drain hose are
Wenn der Hebel und der Ablaufschlauch nicht
beeinträchtigt werden, kann die Höhe des Innengeräts
not affect, can adjust the height of
über die Bohrung an der Paneelecke eingestellt werden
indoor unit by the hole on the corner
of panel.
Abb. 15
Am Gerät An der Abdeckung
At body
Abb. 16
9
At pane
