Kabelfernbedienung und Infrarot-Fernbedienung

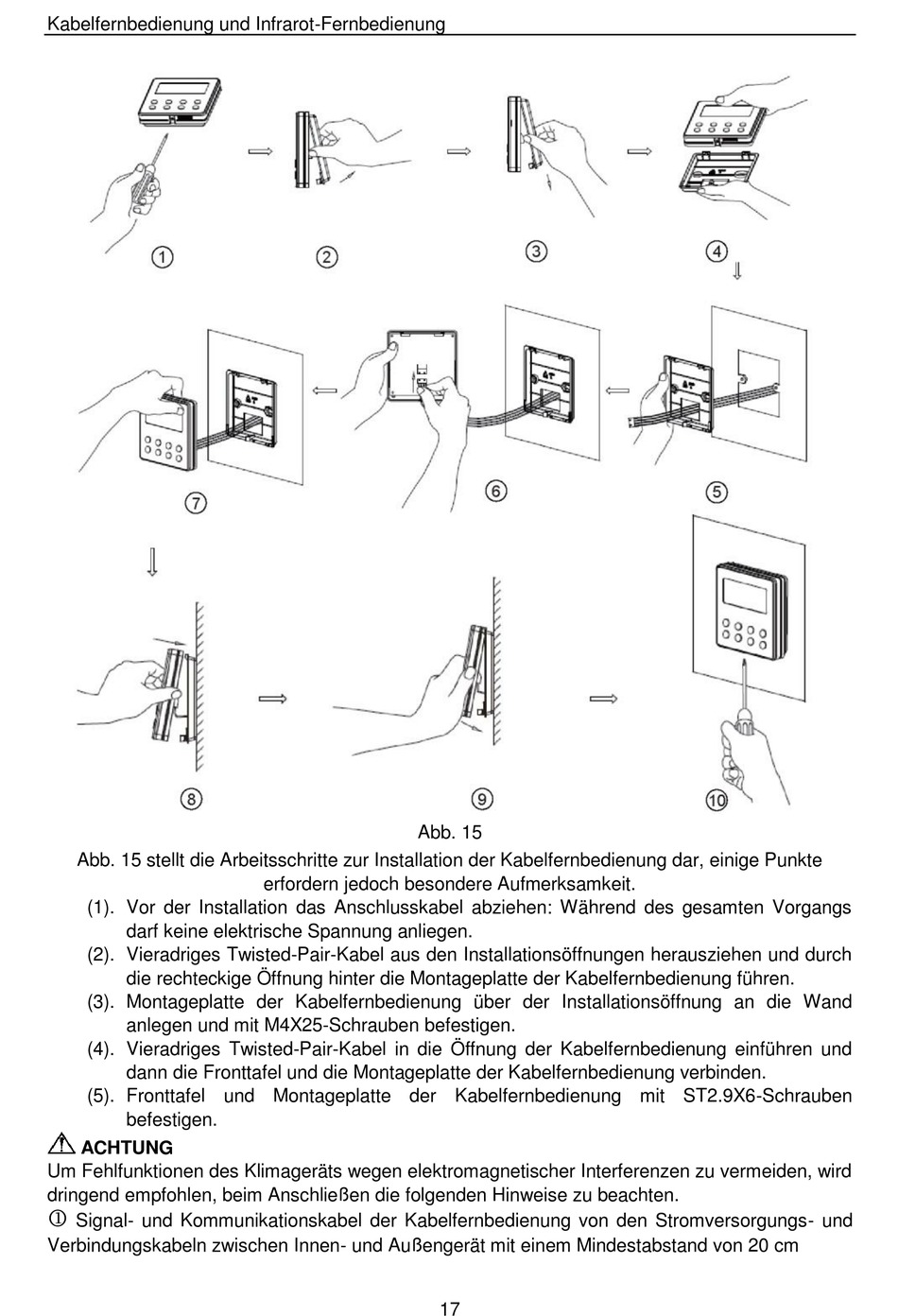

Abb. 15 stellt die Arbeitsschritte zur Installation der Kabelfernbedienung dar, einige Punkte
(1). Vor der Installation das Anschlusskabel abziehen: Während des gesamten Vorgangs
darf keine elektrische Spannung anliegen.
(2). Vieradriges Twisted-Pair-Kabel aus den Installationsöffnungen herausziehen und durch
die rechteckige Öffnung hinter die Montageplatte der Kabelfernbedienung führen.
(3). Montageplatte der Kabelfernbedienung über der Installationsöffnung an die Wand
anlegen und mit M4X25-Schrauben befestigen.
(4). Vieradriges Twisted-Pair-Kabel in die Öffnung der Kabelfernbedienung einführen und
dann die Fronttafel und die Montageplatte der Kabelfernbedienung verbinden.
(5). Fronttafel und Montageplatte der Kabelfernbedienung mit ST2.9X6-Schrauben
befestigen.
ACHTUNG
Um Fehlfunktionen des Klimageräts wegen elektromagnetischer Interferenzen zu vermeiden, wird
dringend empfohlen, beim Anschließen die folgenden Hinweise zu beachten.
Signal- und Kommunikationskabel der Kabelfernbedienung von den Stromversorgungs- und
Verbindungskabeln zwischen Innen- und Außengerät mit einem Mindestabstand von 20 cm
Abb. 15
erfordern jedoch besondere Aufmerksamkeit.
17
