 Einbau des Paneels

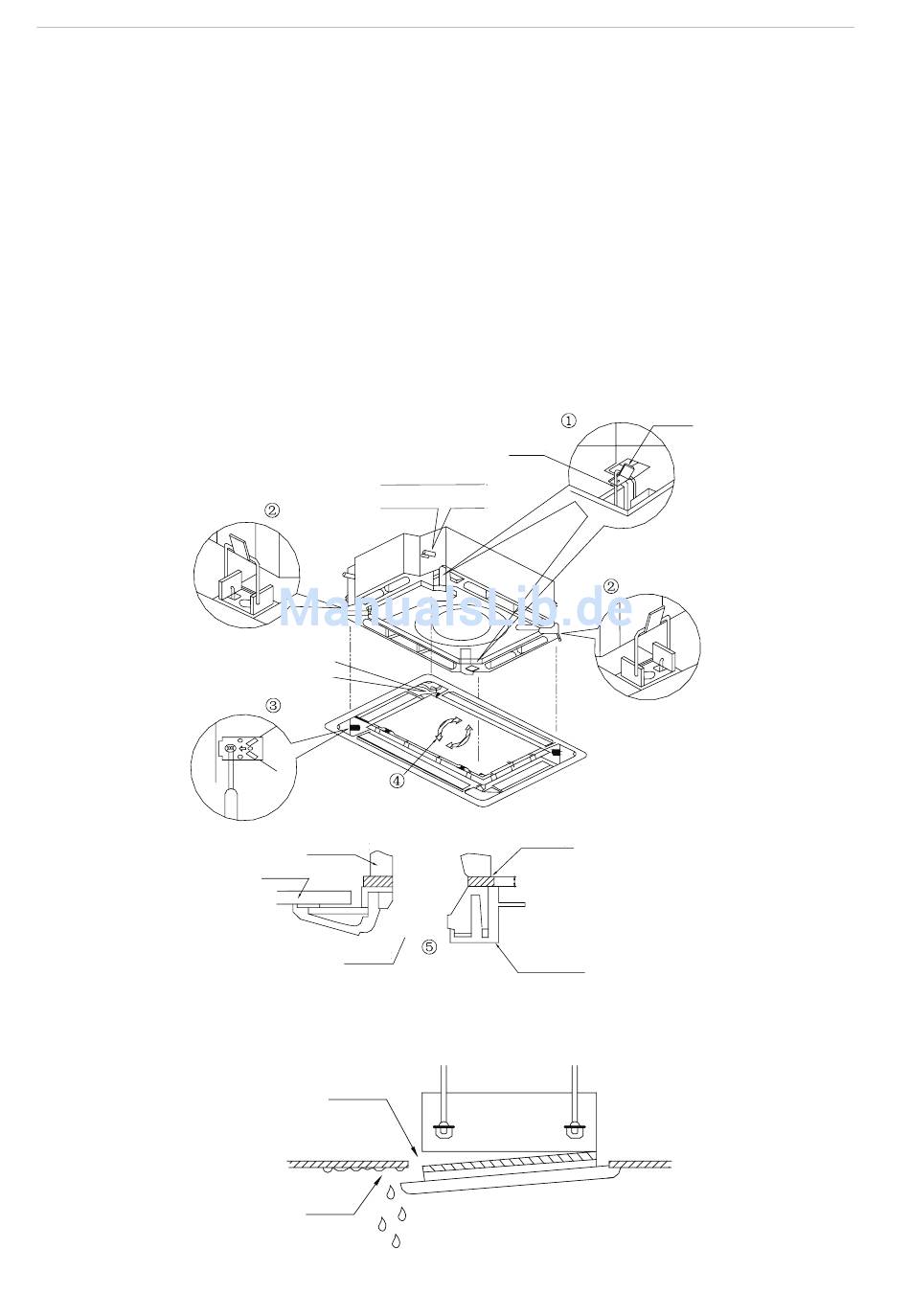

1. Das Paneel am Körper des Innengeräts ausrichten, indem der Lüfterflügelmotor des Paneels bündig zur
Position der Leitungen des Innengeräts ausgerichtet wird (siehe Abb. 13).
2. Einbau des Paneels
① Gleichzeitig auch das Paneel des Innengeräts einbauen. Für die Installation die Rastbügel in den Haken
auf der Gegenseite der Lüfterflügel am Paneel des Innengeräts einhängen. (2 Positionen)
② Die anderen beiden Rastbügel an den Seiten des Innengeräts einhängen. (Darauf achten, dass sich das
Motorkabel nicht im Dichtungsmaterial verfängt.)
③ Die 4 Sechskantschrauben unter den Rastbügeln um ca. 15 mm anziehen. (Das Paneel könnte sich anheben.)
④ Das Paneel durch das Drehen in Pfeilrichtung gemäß Abb. 13 nachstellen, damit das Adapterpaneel
korrekt zur Decke ausgerichtet ist.
⑤ Die Schrauben anziehen bis das Dichtungsmaterial zwischen dem Paneel und dem Innengerät eine
Dicke von 5–8 mm aufweist.
Lüfterflügelmotor
Hinweise:
1. Durch eine unkorrekte Befestigung der Schrauben können sich die Sachverhalte laut Abb. 14 ergeben.
Installation des Kassettengeräts mit Kompaktpaneel
Schlauchposition
Innengerät
Decke
Luftauslass
Luftverlust
Air leak
Luftverlust von Decke
Air leak from ceiling
Rastbügel
Dichtungsmaterial
5 bis 8 mm
Deko-Paneel
Abb. 13
Kondensat, Wassertropfen
Water condensatation, water drop
Abb. 14
