6.2.4 Anschluss

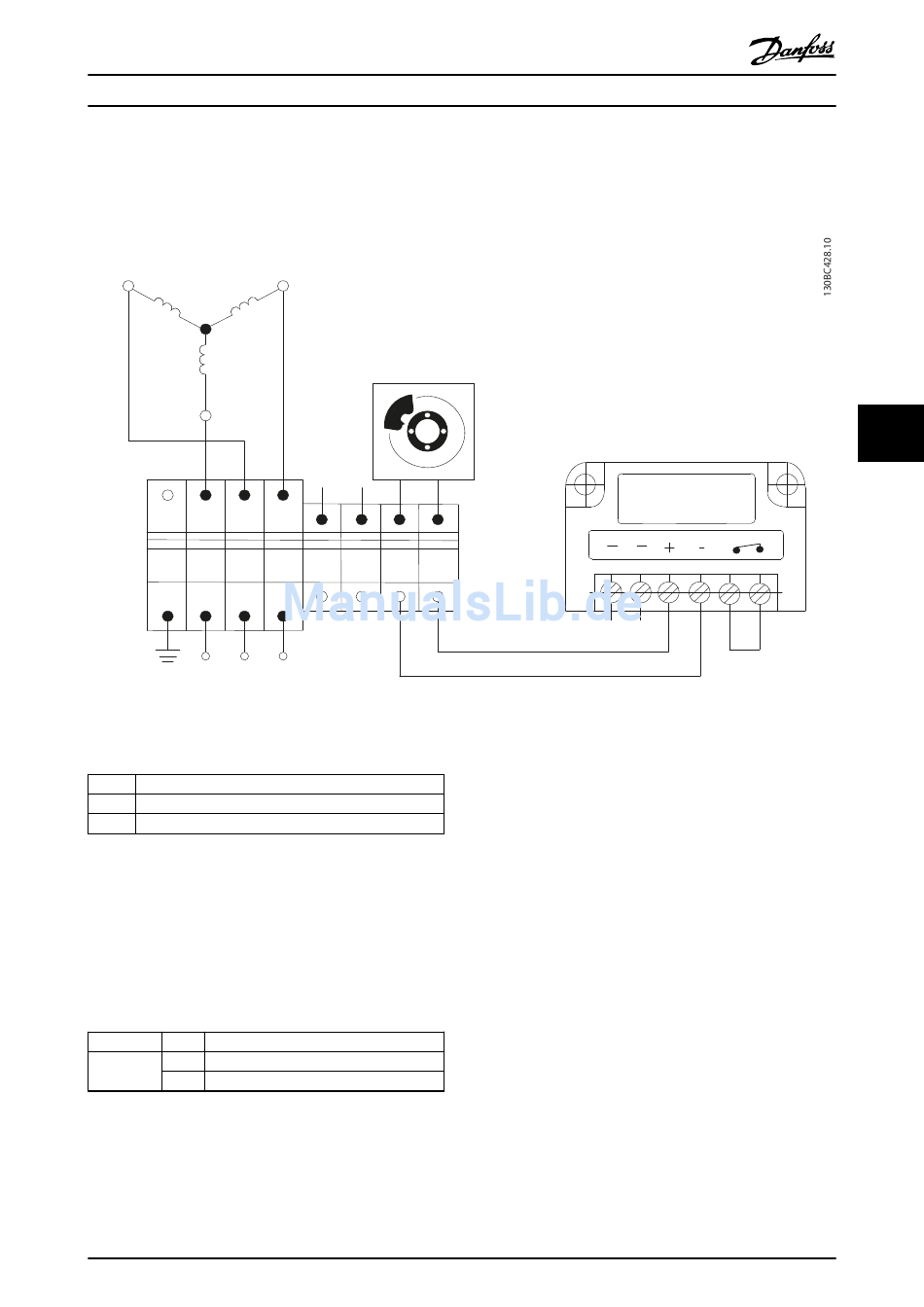

Die folgende Grafik zeigt Cage-Clamp und Anschluss an den VLT
V1
U1
PE U1 V1
L1 L2
Abbildung 6.4
Pin FC 302
1 400-V-AC-Stromversorgung
2 Klemme 04
Tabelle 6.3
HINWEIS
®
Klemme 05 des VLT AutomationDrive FC 302 mit der 400-V-AC Stromversorgung verbinden.
HINWEIS
Bei Verwendung eines VLT ® AutomationDrive FC 302 die Gleichrichterbrücke trennen und die Bremse direkt wie folgt
anschließen:
FCD 302
Brake B1 Klemme 122 (MBR+)
B2 Klemme 123 (MBR–)
Tabelle 6.4
Anschluss und Verwendung der mechanischen Bremse wurden für VLT
freigegeben. Bei einem anderen Wechselrichter kann ein anderer Anschluss erforderlich sein. Weitere Informationen erhalten
Sie vom Danfoss-Service.
VLT OneGearDrive Produkthandbuch
W1
W1
T1 T2 B1 B2
L3
®
MG75C203 - VLT ist eine eingetragene Marke von Danfoss
®
AutomationDrive FC 302.
