Optionen
2
8
7

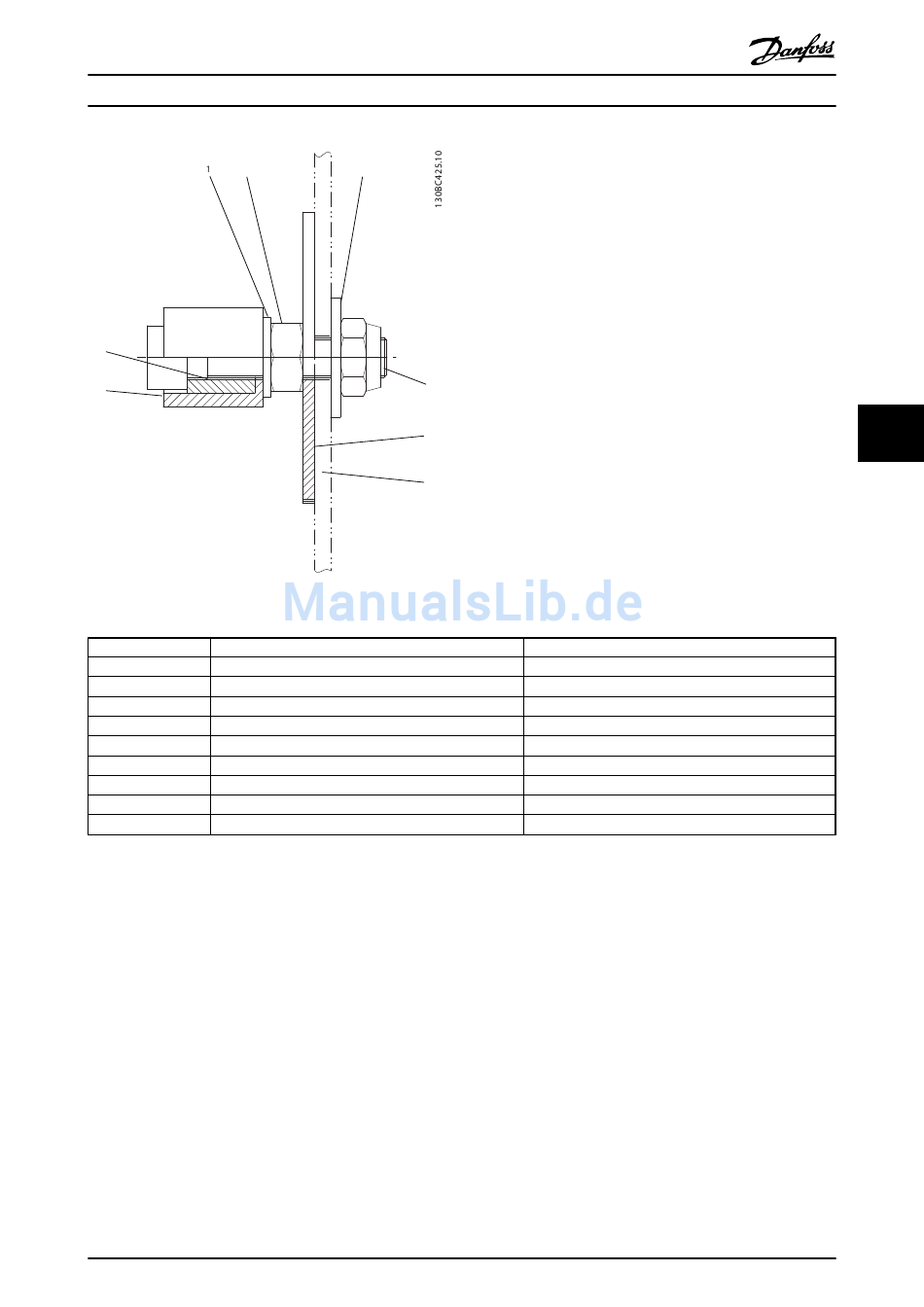

Abbildung 6.2 Montagesatz
Position Beschreibung
1 Scheibe
2 Mutter
3 Scheibe
4 Mutter
5 Scheibe
6 Kundenrahmen
7 Fass
8 Durchführung
9 Drehmomentarm
Tabelle 6.1
HINWEIS
Der Satz enthält auch 3 x DIN 933, M10x25, 8,8, Edelstahlschrauben.
VORSICHT
Nur original Danfoss oder vergleichbare Montagesätze für die Montage des VLT OneGearDrive am Förderer verwenden. Die
verwendete Montageausrüstung muss denselben Grad an Flexibilität wie der original Danfoss-Montagesatz ermöglichen. Der
Drehmomentarm kann nicht direkt an den Rahmen des Förderers geschraubt werden.
VLT OneGearDrive Produkthandbuch
3
4
5
6
®
MG75C203 - VLT ist eine eingetragene Marke von Danfoss
Spezifikation
DIN 125-A10 5
DIN 934 M10
DIN 9021 10, 5x30x25
DIN 985 M10
Ø73x3 Edelstahl
–
POM-C weiß
Edelstahl
Edelstahl
6 6
25
