Installation

2.7 Endmontage

Bauen Sie die Hohlwellenabdeckung immer mit der
2 2
mitgelieferten Schraube ein, wie in Abbildung 2.3
abgebildet.
1

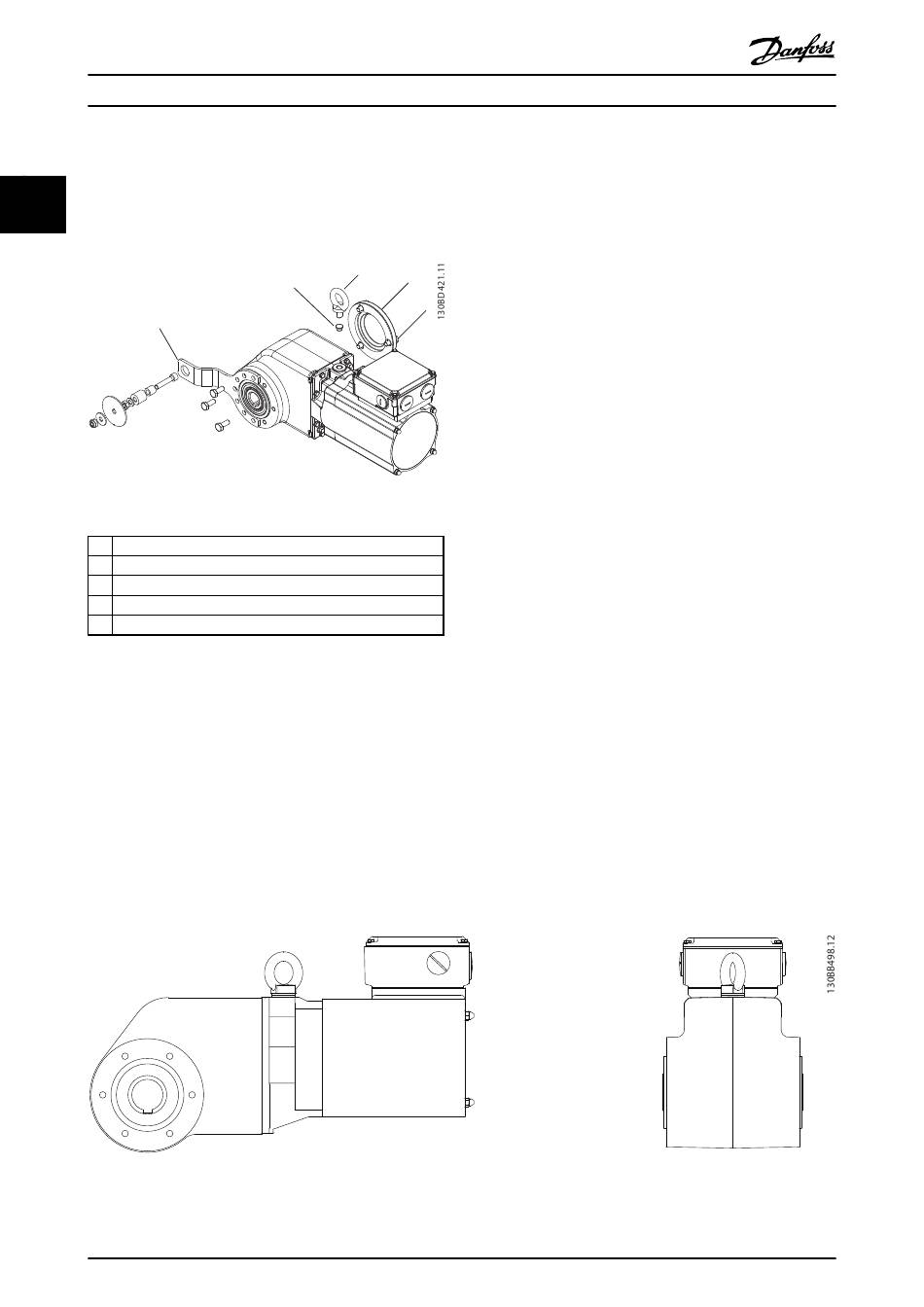

Abbildung 2.3 Endmontage
1 Drehmomentstütze (optional)
2 Kunststoffkappe
3 Hebeöse
4 Wellenabdeckung
5 Schrauben der Wellenabdeckung
Tabelle 2.4 Legende zu Abbildung 2.3
1. Entfernen Sie die Hebeöse und decken Sie die
Öffnung mit der Kunststoffkappe ab (im Liefer-
umfang enthalten). Dies gewährleistet die
Hygiene der glatten Oberfläche.
2. Montieren Sie die Hohlwellenabdeckung mithilfe
von 3 Schrauben (im Lieferumfang enthalten) auf

2.9 Klemmenkasten

Führen Sie die Kabel von Motoren mit oder ohne Bremsen in das Motorklemmengehäuse ein und schließen Sie sie an.
Abbildung 2.4 Klemmenkasten
10
®
VLT OneGearDrive Produkthandbuch
3
4
2
5
®
MG75C303 - VLT ist eine eingetragene Marke von Danfoss
®
dem VLT OneGearDrive. Das Anzugsdreh-
moment beträgt 4,5 Nm.

2.8 Elektrischer Anschluss

Beachten Sie zur Vermeidung von Unfällen beim Anschluss
des Motors unbedingt die Typenschilddaten, das
Anschlussdiagramm und die entsprechenden Sicherheits-
vorschriften.
Außer bei einem speziellen Design beziehen sich die
Angaben auf dem Typenschild auf ± 5 % Spannungsto-
leranz, eine Umgebungstemperatur von -20 bis 40 °C und
eine Höhe von bis zu 1000 m über NN.
Achten Sie beim Schließen des Klemmenkastens besonders
auf eine einwandfreie Dichtung.
Verlegen sie zur Gewährleistung der elektromagnetischen
Kompatibilität (EMV) gemäß EMV-Richtlinie 2004/108/EG
alle Signalleitungen mit abgeschirmten Kabeln. Der
Kabelschirm muss an beiden Enden geerdet sein. Im
Produkthandbuch des Frequenzumrichters ist angegeben,
ob ein abgeschirmtes Kabel für die Motorzuleitung
notwendig ist. Ein abgeschirmtes Motorkabel ist beim
Anschluss an das Versorgungsnetz durch einen Frequen-
zumrichter mit Ausgangsfilter nicht erforderlich. Sie
müssen immer dann abgeschirmte Kabel verwenden, wenn
Sie Signal- und Leistungskabel parallel zueinander
verlegen.
