2.9 Anschlussbild Cage Clamp
(Federklemmtechnik)
2 2
VORSICHT
Informationen zum Anschluss der Klemmen finden Sie im Produkthandbuch für VLT AutomationDrive FC 302 und FCD 302.
Verbinden Sie den VLT OneGearDrive nicht direkt mit der Stromversorgung.
HINWEIS
Die Verbindung vom Resolver zum Wechselrichter basiert auf einem VLT AutomationDrive FC302 oder FCD302 mit einer
Optionskarte MCB103. Bezüglich anderer Verbindungen oder Frequenzumrichter von Drittherstellern wenden Sie sich bitte
an den Danfoss-Service.

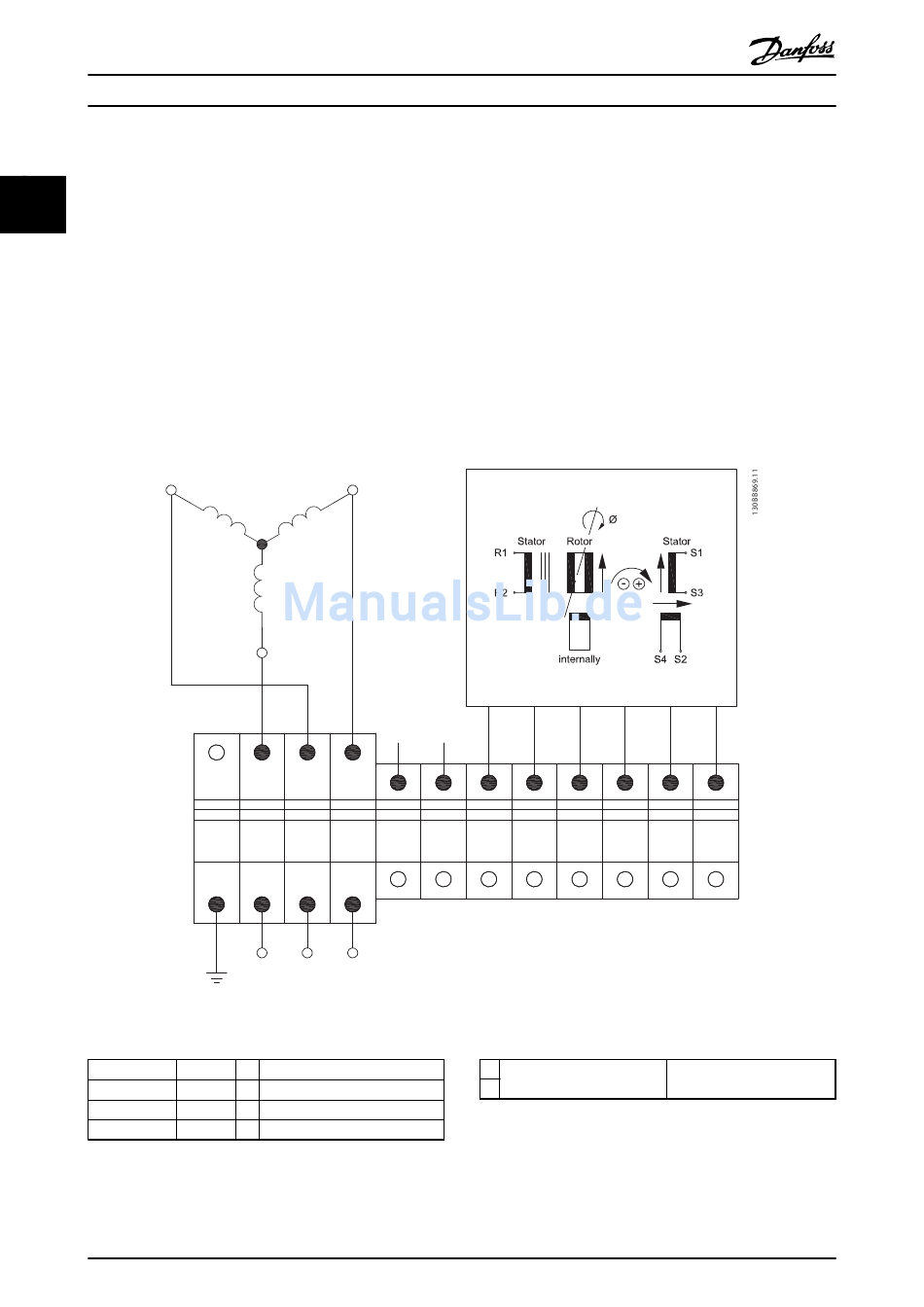

Die folgende Grafik zeigt den VLT OneGearDrive DA09LA10 mit Klemmenkasten in Y-Anschluss mit einem Resolver mit
thermischem Schutzanschluss.
V1
Abbildung 2.5
Eingang:
Ausgang:
Tabelle 2.6
12
VLT OneGearDrive Produkthandbuch
W1
U1
PE U1 V1 W1
L1 L2 L3
E =
E x sin (ωt)
R1-R2 0
E = Tr x E x cos Ø
S1-S3 R1-R2
E = Tr x E x sin Ø
S2-S4 R1-R2
Tr = Übersetzungsverhältnis
MG75C203 - VLT
T1 T2 R1 R2
T1
KTY 84-130
T2
Tabelle 2.7
®
ist eine eingetragene Marke von Danfoss
Resolver
S1 S3 S2 S4
ZK010.1090-17
