Funktion

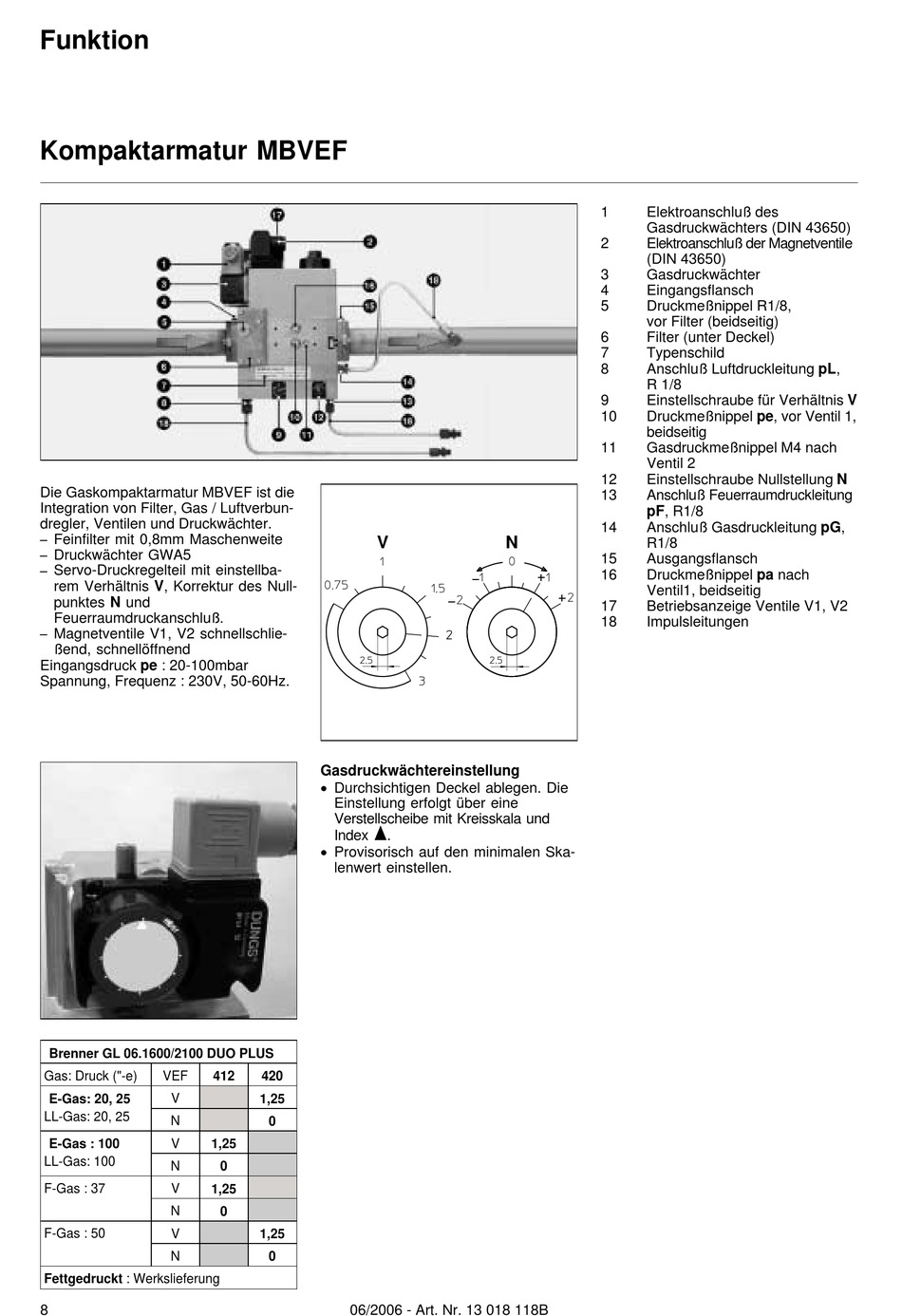

Kompaktarmatur MBVEF
Die Gaskompaktarmatur MBVEF ist die
Integration von Filter, Gas / Luftverbun-
dregler, Ventilen und Druckwächter.
Feinfilter mit 0,8mm Maschenweite
–
Druckwächter GWA5
–
Servo-Druckregelteil mit einstellba-
–
rem Verhältnis V, Korrektur des Null-
punktes N und
Feuerraumdruckanschluß.
Magnetventile V1, V2 schnellschlie-
–
ßend, schnellöffnend
Eingangsdruck pe : 20-100mbar
Spannung, Frequenz : 230V, 50-60Hz.
Brenner GL 06.1600/2100 DUO PLUS
Gas: Druck ("-e)
VEF
E-Gas: 20, 25 V
LL-Gas: 20, 25
N
E-Gas : 100 V
LL-Gas: 100
N
F-Gas : 37 V
N
F-Gas : 50 V
N
Fettgedruckt : Werkslieferung
8
V
Gasdruckwächtereinstellung
· Durchsichtigen Deckel ablegen. Die
Einstellung erfolgt über eine
Verstellscheibe mit Kreisskala und
Index x.
· Provisorisch auf den minimalen Ska-
lenwert einstellen.
412 420
1,25
0
1,25
0
1,25
0
1,25
0
06/2006 - Art. Nr. 13 018 118B
1 Elektroanschluß des
Gasdruckwächters (DIN 43650)
2 Elektroanschluß der Magnetventile
(DIN 43650)
3 Gasdruckwächter
4 Eingangsflansch
5 Druckmeßnippel R1/8,
vor Filter (beidseitig)
6 Filter (unter Deckel)
7 Typenschild
8 Anschluß Luftdruckleitung pL,
R 1/8
9 Einstellschraube für Verhältnis V
10 Druckmeßnippel pe, vor Ventil 1,
beidseitig
11 Gasdruckmeßnippel M4 nach
Ventil 2
12 Einstellschraube Nullstellung N
13 Anschluß Feuerraumdruckleitung
pF, R1/8
14 Anschluß Gasdruckleitung pG,
N
R1/8
15 Ausgangsflansch
16 Druckmeßnippel pa nach
Ventil1, beidseitig
17 Betriebsanzeige Ventile V1, V2
18 Impulsleitungen
