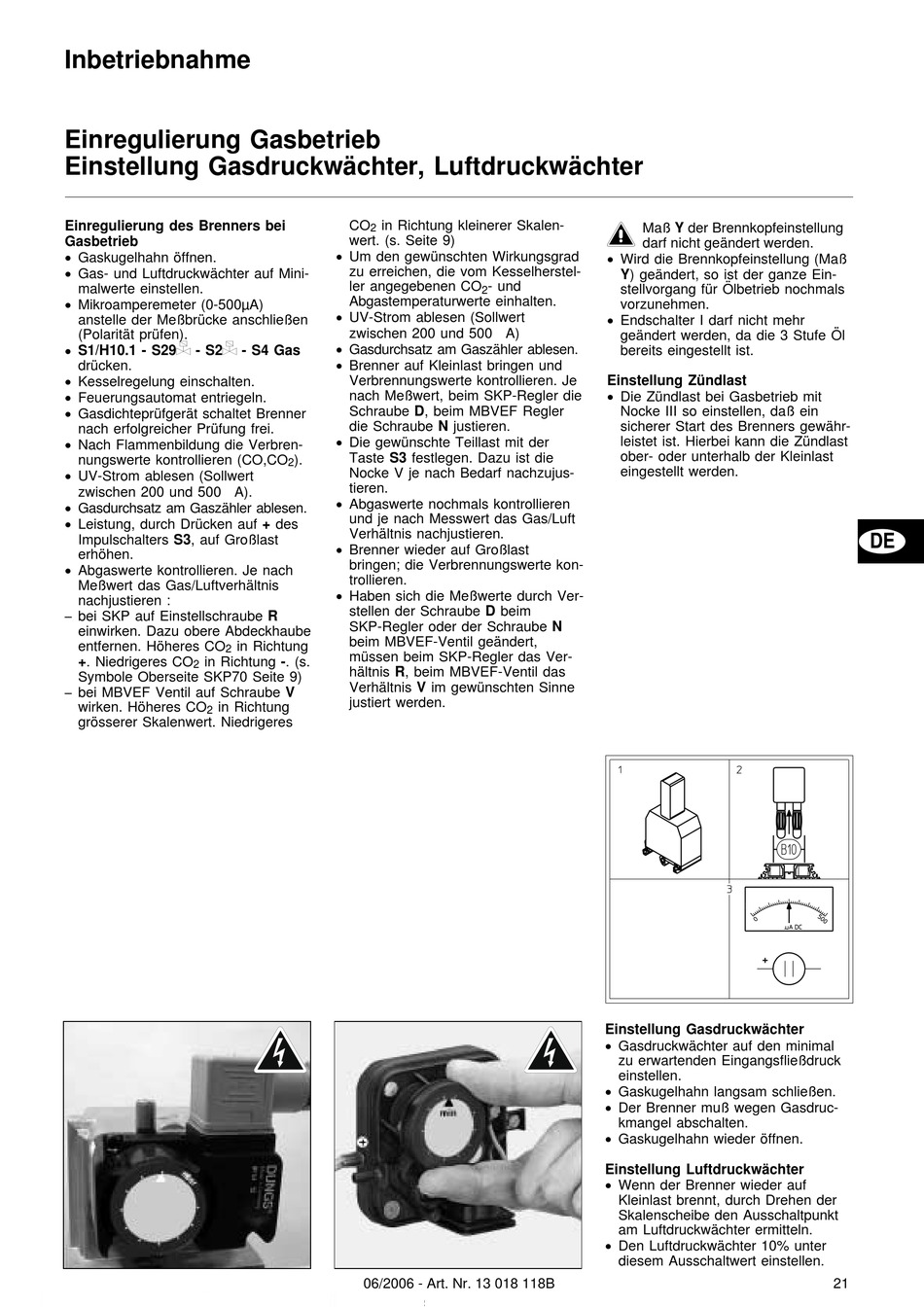

Einregulierung Gasbetrieb; Einstellung Gasdruckwächter, Luftdruckwächter - elco VECTRON GL 06.1200 DUO PLUS Betriebsanleitung

Inbetriebnahme

Einregulierung Gasbetrieb

Einstellung Gasdruckwächter, Luftdruckwächter
Einregulierung des Brenners bei
Gasbetrieb
· Gaskugelhahn öffnen.
· Gas- und Luftdruckwächter auf Mini-
malwerte einstellen.
· Mikroamperemeter (0-500µA)
anstelle der Meßbrücke anschließen
(Polarität prüfen).
· S1/H10.1 - S29J - S2K - S4 Gas
drücken.
· Kesselregelung einschalten.
· Feuerungsautomat entriegeln.
· Gasdichteprüfgerät schaltet Brenner
nach erfolgreicher Prüfung frei.
· Nach Flammenbildung die Verbren-
nungswerte kontrollieren (CO,CO
· UV-Strom ablesen (Sollwert
zwischen 200 und 500 m A).
· Gasdurchsatz am Gaszähler ablesen.
· Leistung, durch Drücken auf + des
Impulschalters S3, auf Großlast
erhöhen.
· Abgaswerte kontrollieren. Je nach
Meßwert das Gas/Luftverhältnis
nachjustieren :
bei SKP auf Einstellschraube R
–
einwirken. Dazu obere Abdeckhaube
entfernen. Höheres CO in Richtung
2
+. Niedrigeres CO in Richtung -. (s.
2
Symbole Oberseite SKP70 Seite 9)
bei MBVEF Ventil auf Schraube V
–
wirken. Höheres CO in Richtung
2
grösserer Skalenwert. Niedrigeres
CO in Richtung kleinerer Skalen-
2
wert. (s. Seite 9)
· Um den gewünschten Wirkungsgrad
zu erreichen, die vom Kesselherstel-
ler angegebenen CO
Abgastemperaturwerte einhalten.
· UV-Strom ablesen (Sollwert
zwischen 200 und 500 m A)
· Gasdurchsatz am Gaszähler ablesen.
· Brenner auf Kleinlast bringen und
Verbrennungswerte kontrollieren. Je
nach Meßwert, beim SKP-Regler die
Schraube D, beim MBVEF Regler
die Schraube N justieren.
· Die gewünschte Teillast mit der
Taste S3 festlegen. Dazu ist die
).
2
Nocke V je nach Bedarf nachzujus-
tieren.
· Abgaswerte nochmals kontrollieren
und je nach Messwert das Gas/Luft
Verhältnis nachjustieren.
· Brenner wieder auf Großlast
bringen; die Verbrennungswerte kon-
trollieren.
· Haben sich die Meßwerte durch Ver-
stellen der Schraube D beim
SKP-Regler oder der Schraube N
beim MBVEF-Ventil geändert,
müssen beim SKP-Regler das Ver-
hältnis R, beim MBVEF-Ventil das
Verhältnis V im gewünschten Sinne
justiert werden.
06/2006 - Art. Nr. 13 018 118B
m
Maß Y der Brennkopfeinstellung
darf nicht geändert werden.
· Wird die Brennkopfeinstellung (Maß
Y) geändert, so ist der ganze Ein-
- und
stellvorgang für Ölbetrieb nochmals
2
vorzunehmen.
· Endschalter I darf nicht mehr
geändert werden, da die 3 Stufe Öl
bereits eingestellt ist.
Einstellung Zündlast
· Die Zündlast bei Gasbetrieb mit
Nocke III so einstellen, daß ein
sicherer Start des Brenners gewähr-
leistet ist. Hierbei kann die Zündlast
ober- oder unterhalb der Kleinlast
eingestellt werden.
Einstellung Gasdruckwächter
· Gasdruckwächter auf den minimal
zu erwartenden Eingangsfließdruck
einstellen.
· Gaskugelhahn langsam schließen.
· Der Brenner muß wegen Gasdruc-
kmangel abschalten.
· Gaskugelhahn wieder öffnen.
Einstellung Luftdruckwächter
· Wenn der Brenner wieder auf
Kleinlast brennt, durch Drehen der
Skalenscheibe den Ausschaltpunkt
am Luftdruckwächter ermitteln.
· Den Luftdruckwächter 10% unter
diesem Ausschaltwert einstellen.
