Montage

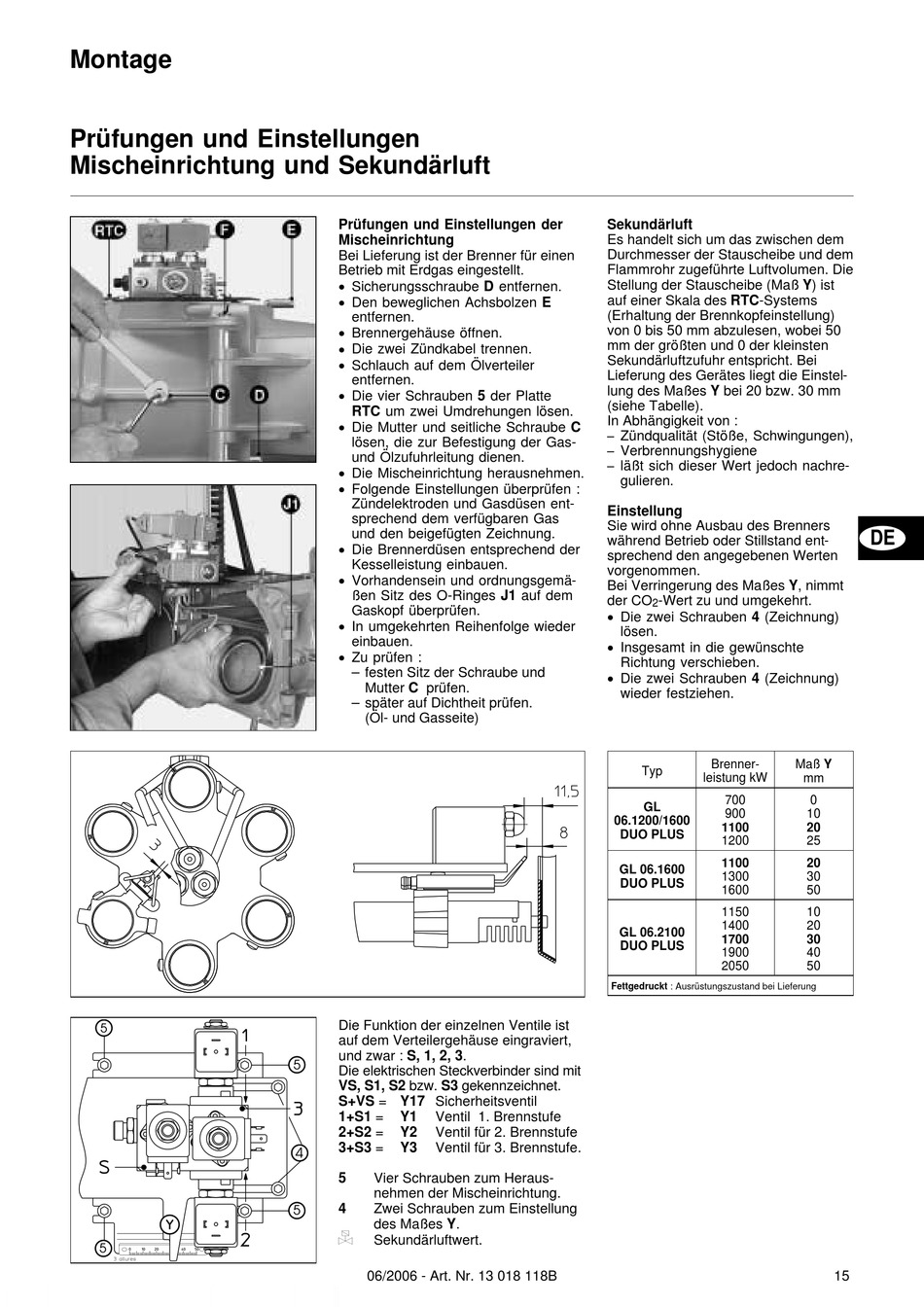

Prüfungen und Einstellungen
Mischeinrichtung und Sekundärluft
5
5
Prüfungen und Einstellungen der
Mischeinrichtung
Bei Lieferung ist der Brenner für einen
Betrieb mit Erdgas eingestellt.
· Sicherungsschraube D entfernen.
· Den beweglichen Achsbolzen E
entfernen.
· Brennergehäuse öffnen.
· Die zwei Zündkabel trennen.
· Schlauch auf dem Ölverteiler
entfernen.
· Die vier Schrauben 5 der Platte
RTC um zwei Umdrehungen lösen.
· Die Mutter und seitliche Schraube C
lösen, die zur Befestigung der Gas-
und Ölzufuhrleitung dienen.
· Die Mischeinrichtung herausnehmen.
· Folgende Einstellungen überprüfen :
Zündelektroden und Gasdüsen ent-
sprechend dem verfügbaren Gas
und den beigefügten Zeichnung.
· Die Brennerdüsen entsprechend der
Kesselleistung einbauen.
· Vorhandensein und ordnungsgemä-
ßen Sitz des O-Ringes J1 auf dem
Gaskopf überprüfen.
· In umgekehrten Reihenfolge wieder
einbauen.
· Zu prüfen :
– festen Sitz der Schraube und
Mutter C prüfen.
– später auf Dichtheit prüfen.
(Öl- und Gasseite)
Die Funktion der einzelnen Ventile ist
auf dem Verteilergehäuse eingraviert,
und zwar : S, 1, 2, 3.
5
Die elektrischen Steckverbinder sind mit
VS, S1, S2 bzw. S3 gekennzeichnet.
S+VS = Y17 Sicherheitsventil
1+S1 = Y1 Ventil 1. Brennstufe
2+S2 = Y2 Ventil für 2. Brennstufe
3+S3 = Y3 Ventil für 3. Brennstufe.
4
5 Vier Schrauben zum Heraus-
nehmen der Mischeinrichtung.
5
4 Zwei Schrauben zum Einstellung
des Maßes Y.
L
Sekundärluftwert.
06/2006 - Art. Nr. 13 018 118B
Sekundärluft
Es handelt sich um das zwischen dem
Durchmesser der Stauscheibe und dem
Flammrohr zugeführte Luftvolumen. Die
Stellung der Stauscheibe (Maß Y) ist
auf einer Skala des RTC-Systems
(Erhaltung der Brennkopfeinstellung)
von 0 bis 50 mm abzulesen, wobei 50
mm der größten und 0 der kleinsten
Sekundärluftzufuhr entspricht. Bei
Lieferung des Gerätes liegt die Einstel-
lung des Maßes Y bei 20 bzw. 30 mm
(siehe Tabelle).
In Abhängigkeit von :
Zündqualität (Stöße, Schwingungen),
–
Verbrennungshygiene
–
läßt sich dieser Wert jedoch nachre-
–
gulieren.
Einstellung
Sie wird ohne Ausbau des Brenners
während Betrieb oder Stillstand ent-
sprechend den angegebenen Werten
vorgenommen.
Bei Verringerung des Maßes Y, nimmt
der CO -Wert zu und umgekehrt.
2
· Die zwei Schrauben 4 (Zeichnung)
lösen.
· Insgesamt in die gewünschte
Richtung verschieben.
· Die zwei Schrauben 4 (Zeichnung)
wieder festziehen.
Brenner-
Typ
leistung kW
700
GL
900
06.1200/1600
1100
DUO PLUS
1200
1100
GL 06.1600
1300
DUO PLUS
1600
1150
1400
GL 06.2100
1700
DUO PLUS
1900
2050
Fettgedruckt : Ausrüstungszustand bei Lieferung
DE
Maß Y
mm
0
10
20
25
20
30
50
10
20
30
40
50
15
