elco VECTRON GL 06.1200 DUO PLUS Betriebsanleitung Seite 7

Übersicht

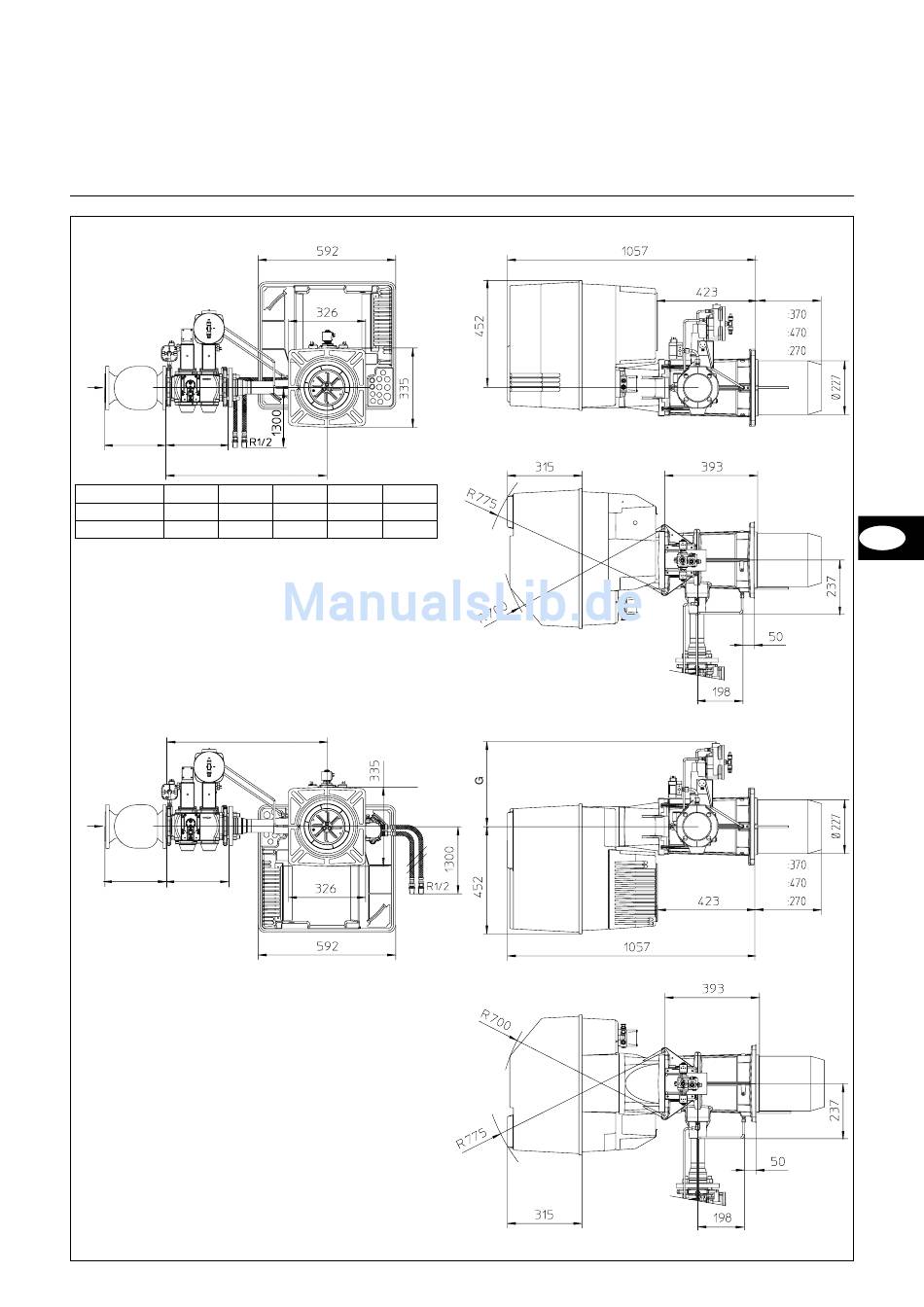

Maßbild und Abmessungen
GL 06.1200/1600/2100 DUO PLUS
mit Gasarmatur VGD20 - Rp2 und VGD40 - DN65
H
D E
F
D E
VGD20.053 186 292
VGD40.065 290 292
F
H
D E
Abstände
Für Servicearbeiten ist ein freier
Abstand von min. 0,8m auf jeder Seite
des Brenners sicherzustellen.
Gasarmaturgruppe
Montage sowohl links als auch rechts
möglich.
F G H
734 344 Rp2
740 365 DN65
06/2006 - Art. Nr. 13 018 118B
KM
KL
KN
DE
KM
KL
KN
7
