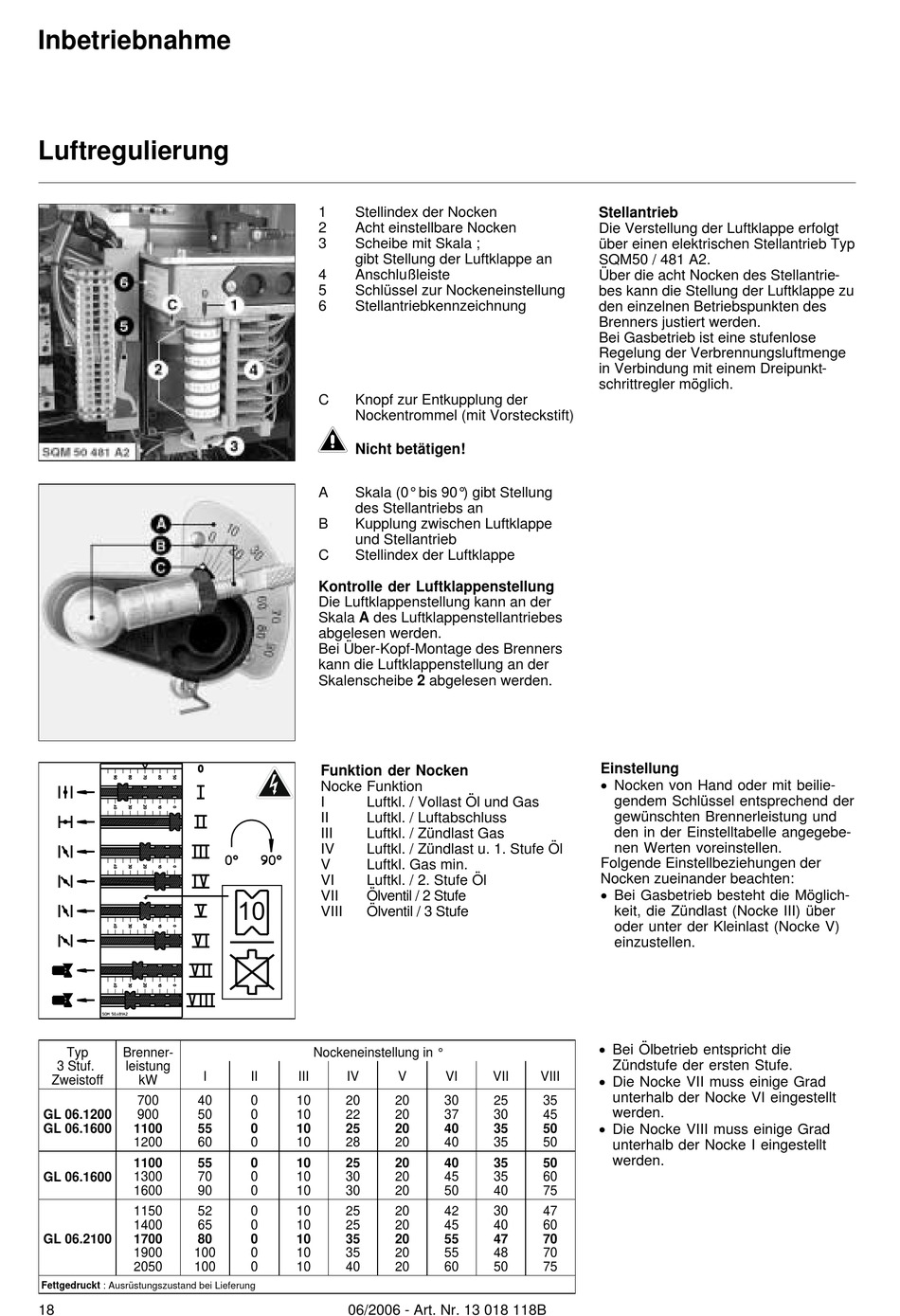

Inbetriebnahme

Luftregulierung

Typ Brenner-
3 Stuf. leistung
I
Zweistoff kW
700 40
GL 06.1200 900 50
GL 06.1600 1100 55
1200 60
1100 55
GL 06.1600 1300 70
1600 90
1150 52
1400 65
GL 06.2100 1700 80
1900 100
2050 100
Fettgedruckt : Ausrüstungszustand bei Lieferung
18
1 Stellindex der Nocken
2 Acht einstellbare Nocken
3 Scheibe mit Skala ;
gibt Stellung der Luftklappe an
4 Anschlußleiste
5 Schlüssel zur Nockeneinstellung
6 Stellantriebkennzeichnung
C Knopf zur Entkupplung der
Nockentrommel (mit Vorsteckstift)
m
Nicht betätigen!
A Skala (0° bis 90°) gibt Stellung
des Stellantriebs an
B Kupplung zwischen Luftklappe
und Stellantrieb
C Stellindex der Luftklappe
Kontrolle der Luftklappenstellung
Die Luftklappenstellung kann an der
Skala A des Luftklappenstellantriebes
abgelesen werden.
Bei Über-Kopf-Montage des Brenners
kann die Luftklappenstellung an der
Skalenscheibe 2 abgelesen werden.
Funktion der Nocken
Nocke Funktion
I Luftkl. / Vollast Öl und Gas
II Luftkl. / Luftabschluss
III Luftkl. / Zündlast Gas
IV Luftkl. / Zündlast u. 1. Stufe Öl
V Luftkl. Gas min.
VI Luftkl. / 2. Stufe Öl
VII Ölventil / 2 Stufe
10
VIII Ölventil / 3 Stufe
Nockeneinstellung in °
II III IV V
0 10 20 20
0 10 22 20
0 10 25 20
0 10 28 20
0 10 25 20
0 10 30 20
0 10 30 20
0 10 25 20
0 10 25 20
0 10 35 20
0 10 35 20
0 10 40 20
06/2006 - Art. Nr. 13 018 118B
Stellantrieb
Die Verstellung der Luftklappe erfolgt
über einen elektrischen Stellantrieb Typ
SQM50 / 481 A2.
Über die acht Nocken des Stellantrie-
bes kann die Stellung der Luftklappe zu
den einzelnen Betriebspunkten des
Brenners justiert werden.
Bei Gasbetrieb ist eine stufenlose
Regelung der Verbrennungsluftmenge
in Verbindung mit einem Dreipunkt-
schrittregler möglich.
Einstellung
· Nocken von Hand oder mit beilie-
gendem Schlüssel entsprechend der
gewünschten Brennerleistung und
den in der Einstelltabelle angegebe-
nen Werten voreinstellen.
Folgende Einstellbeziehungen der
Nocken zueinander beachten:
· Bei Gasbetrieb besteht die Möglich-
keit, die Zündlast (Nocke III) über
oder unter der Kleinlast (Nocke V)
einzustellen.
· Bei Ölbetrieb entspricht die
Zündstufe der ersten Stufe.
VI VII VIII
· Die Nocke VII muss einige Grad
unterhalb der Nocke VI eingestellt
30 25 35
werden.
37 30 45
· Die Nocke VIII muss einige Grad
40 35 50
40 35 50
unterhalb der Nocke I eingestellt
werden.
40 35 50
45 35 60
50 40 75
42 30 47
45 40 60
55 47 70
55 48 70
60 50 75
