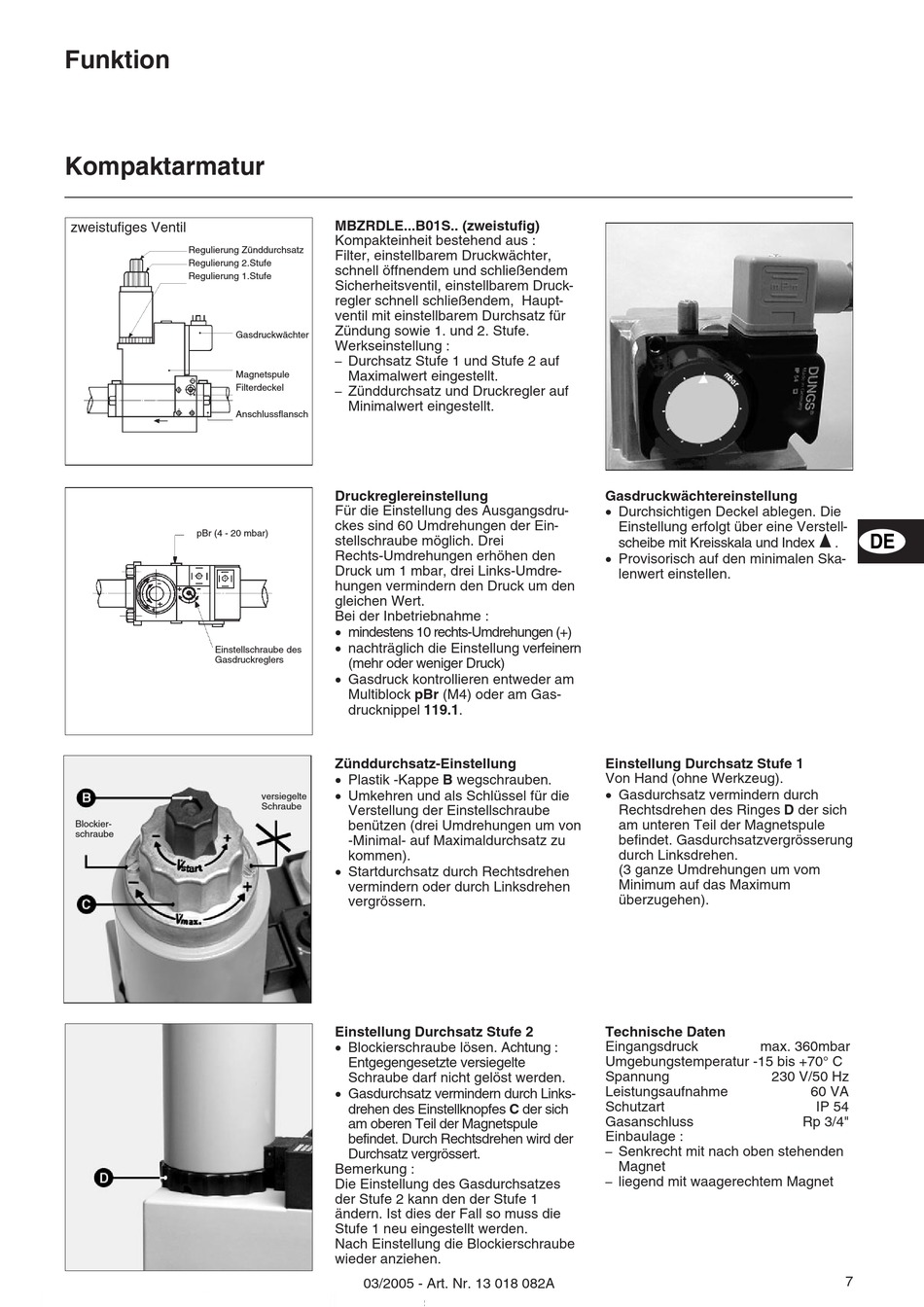

Funktion
Kompaktarmatur
zweistufiges Ventil
Regulierung Zünddurchsatz
Regulierung 2.Stufe
Regulierung 1.Stufe
Gasdruckwächter
Magnetspule
Filterdeckel
Anschlussflansch
pBr (4 - 20 mbar)
Einstellschraube des
Gasdruckreglers
Blockier-
schraube
MBZRDLE...B01S.. (zweistufig)
Kompakteinheit bestehend aus :
Filter, einstellbarem Druckwächter,
schnell öffnendem und schließendem
Sicherheitsventil, einstellbarem Druck-
regler schnell schließendem, Haupt-
ventil mit einstellbarem Durchsatz für
Zündung sowie 1. und 2. Stufe.
Werkseinstellung :
Durchsatz Stufe 1 und Stufe 2 auf
–
Maximalwert eingestellt.
Zünddurchsatz und Druckregler auf
–
Minimalwert eingestellt.
Druckreglereinstellung
Für die Einstellung des Ausgangsdru-
ckes sind 60 Umdrehungen der Ein-
stellschraube möglich. Drei
Rechts-Umdrehungen erhöhen den
Druck um 1 mbar, drei Links-Umdre-
hungen vermindern den Druck um den
gleichen Wert.
Bei der Inbetriebnahme :
· mindestens 10 rechts-Umdrehungen (+)
· nachträglich die Einstellung verfeinern
(mehr oder weniger Druck)
· Gasdruck kontrollieren entweder am
Multiblock pBr (M4) oder am Gas-
drucknippel 119.1.
Zünddurchsatz-Einstellung
· Plastik -Kappe B wegschrauben.
· Umkehren und als Schlüssel für die
versiegelte
Schraube
Verstellung der Einstellschraube
benützen (drei Umdrehungen um von
-Minimal- auf Maximaldurchsatz zu
kommen).
· Startdurchsatz durch Rechtsdrehen
vermindern oder durch Linksdrehen
vergrössern.
Einstellung Durchsatz Stufe 2
· Blockierschraube lösen. Achtung :
Entgegengesetzte versiegelte
Schraube darf nicht gelöst werden.
· Gasdurchsatz vermindern durch Links-
drehen des Einstellknopfes C der sich
am oberen Teil der Magnetspule
befindet. Durch Rechtsdrehen wird der
Durchsatz vergrössert.
Bemerkung :
Die Einstellung des Gasdurchsatzes
der Stufe 2 kann den der Stufe 1
ändern. Ist dies der Fall so muss die
Stufe 1 neu eingestellt werden.
Nach Einstellung die Blockierschraube
wieder anziehen.
03/2005 - Art. Nr. 13 018 082A
Gasdruckwächtereinstellung
· Durchsichtigen Deckel ablegen. Die
Einstellung erfolgt über eine Verstell-
scheibe mit Kreisskala und Index x .
· Provisorisch auf den minimalen Ska-
lenwert einstellen.
Einstellung Durchsatz Stufe 1
Von Hand (ohne Werkzeug).
· Gasdurchsatz vermindern durch
Rechtsdrehen des Ringes D der sich
am unteren Teil der Magnetspule
befindet. Gasdurchsatzvergrösserung
durch Linksdrehen.
(3 ganze Umdrehungen um vom
Minimum auf das Maximum
überzugehen).
Technische Daten
Eingangsdruck
max. 360mbar
Umgebungstemperatur -15 bis +70° C
Spannung
230 V/50 Hz
Leistungsaufnahme
Schutzart
Gasanschluss
Einbaulage :
Senkrecht mit nach oben stehenden
–
Magnet
liegend mit waagerechtem Magnet
–
DE
60 VA
IP 54
Rp 3/4"
7
