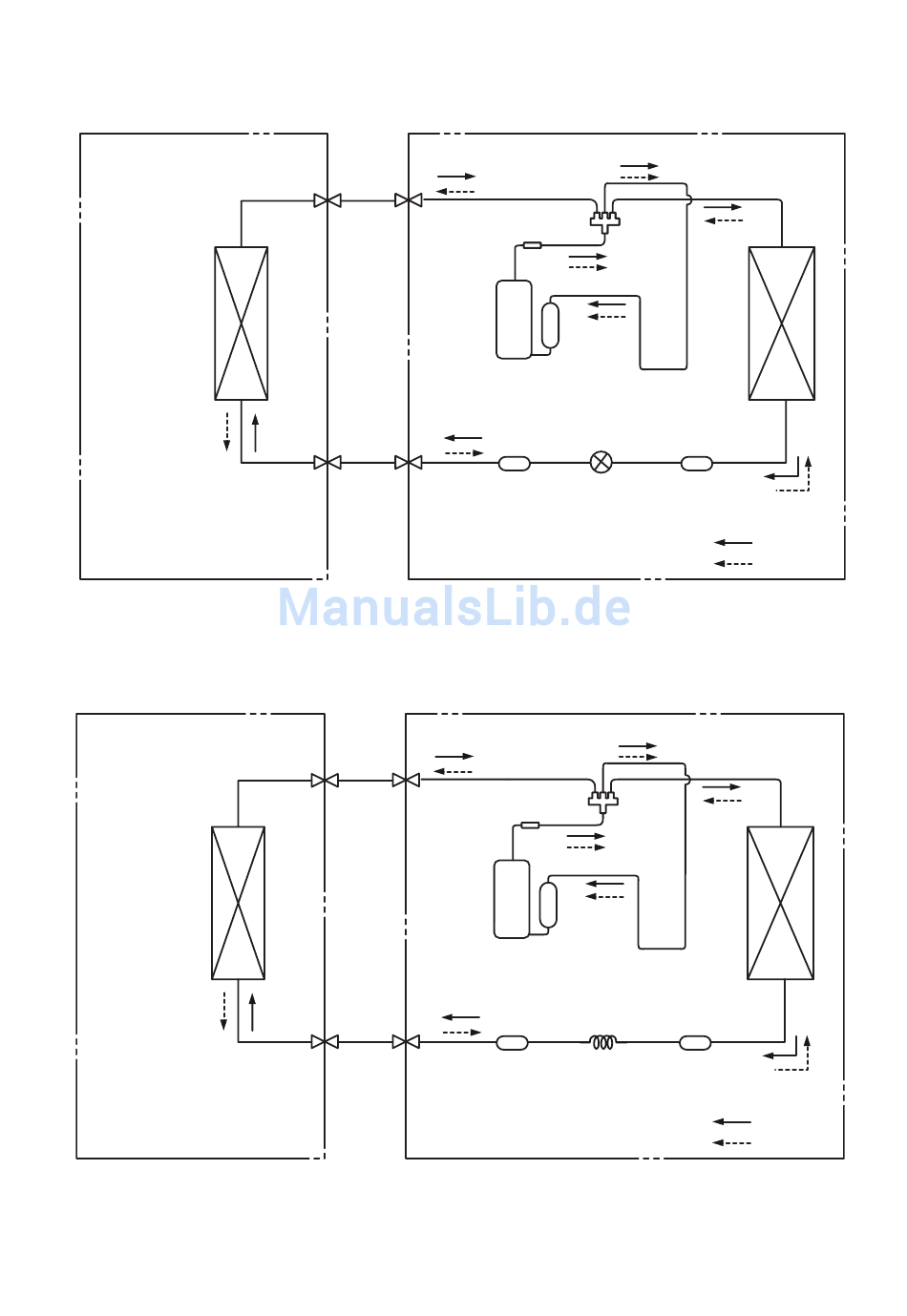

4. Schaltplan des Kältemittelsystems
(1) Geräte ASH-09AIE und ASH-12AIE
INNENEINHEIT
WÄRMETAUSCHER
(VERDAMPFER)
Durchmesser Kältemittelrohr
Flüssigkeit: 1/4" (6 mm)
Gas: 3/8" (9,52mm)
(2) Geräte ASH-18AIE und ASH-24AIE
INNENEINHEIT
WÄRMETAUSCHER
(VERDAMPFER)
Durchmesser Kältemittelrohr
Flüssigkeit: 1/4" (6 mm)
Gas: 1/2" (12 mm) (Gerät ASH-18AIE)
Gas: 5/8" (16 mm) (Gerät ASH-24AIE)
GASSEITIG
3-WEGE-VENTIL
Ausgang
KOMPRESSOR
FLÜSSIGSEITIG
2-WEGE-VENTIL
Filter
GASSEITIG
3-WEGE-VENTIL
Ausgang
Saugung
KOMPRESSOR
FLÜSSIGSEITIG
2-WEGE-VENTIL
19
AUSSENEINHEIT
Dämpfer
4-Wege-Ventil
Druckspeicher
Saugung
WÄRMETAUSCHER
(VERFLÜSSIGER)
elektronisches
Expansionsventil
AUSSENEINHEIT
4-Wege-Ventil
Druckspeicher
WÄRMETAUSCHER
(VERFLÜSSIGER)
Filter Kapillarrohr
Filter
KÜHLEN
HEIZEN
Filter
KÜHLEN
HEIZEN
