- Seite 1 BEDIENUNGSANLEITUNG ELEMENT 2 SERIES indoor ASH-09AIE2, ASH-12AIE2 ASH-18AIE2, ASH-24AIE2...
- Seite 2 Übersetzung des Original-Benutzerhandbuches A. Informationen zur Entsorgung für private Benutzer 1. In der Europäischen Union Vorsicht: Dieses Gerät nicht mit normalem Hausmüll entsorgen! Nach einer neuen EU-Richtlinie, die die richtige Vorgehens- weise für Rücknahme, Handhabung und Wiederverwendung Vorsicht: gebrauchter elektrischer und elektronischer Geräte festlegt, müssen alte elektrische und elektronische Geräte gesondert An Ihrem Produkt ist dieses Symbol angebracht.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSHINWEISE ......................3 GERÄTEBESCHREIBUNG ......................6 Inneneinheit ..........................6 FERNBEDIENUNG ........................7 Beschreibung der Fernbedienung .................... 7 Arbeitsweise der Fernbedienung .................... 10 Batterietausch ........................12 Notbetätigung ......................... 13 REINIGUNG UND WARTUNG ....................13 Reinigung der Oberfläche der Inneneinheit ................13 Reinigung des Luftfilters ...................... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG Betrieb und Instandhaltung Diese Anlage darf auch durch Kinder ab 8 Jahren oder Personen mit geminderten physischen, sensorischen oder mentalen Fähigkeiten oder mit ungenügenden Erfahrungen oder Kenntnissen benutzt werden, wenn sie beaufsichtigt werden, oder wenn sie in der gefahrlosen Verwendung der Anlage unterwiesen wurden und sich der möglichen Risiken bewusst sind. - Seite 5 WARNUNG Installation Die Installation muss von entsprechend qualifiziertem Personal durchgeführt werden. Sonst kann es zu Verletzungen von Personen oder Beschädigung der Anlage kommen. Bei der Installation des Gerätes sind elektrotechnische Sicherheitsnormen und Vorschriften zu befolgen. Verwenden Sie einen unabhängigen Speisekreis und einen Sicherungsschalter, dessen Parameter den einschlägigen Sicherheitsvorschriften entsprechen.
- Seite 6 Muss die Klimaanlage umgestellt werden, kann diese Arbeit nur vom entsprechend qualifizierten Personal durchgeführt werden. Sonst kann es zu Verletzungen von Personen oder Beschädigung der Anlage kommen. Wählen Sie einen Ort aus, der außerhalb der Reichweite von Kindern und fern genug von Tieren und Pflanzen liegt.
-
Seite 7: Gerätebeschreibung

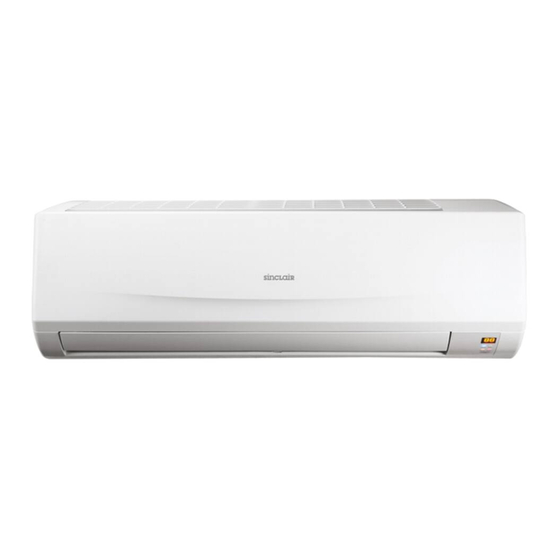

GERÄTEBESCHREIBUNG Inneneinheit Frontklappe Lufteinlass Luftfilter Luftauslass horizontale Luftablenklamelle Displaytafel Temperaturanzeige Kühlanzeige Entfeuchtungsanzeige Heizanzeige Netzanzeige Signalempfänger Notbedienungstaste (Die Displaytafel kann anders aussehen oder sich an einer Fernbedienung anderen Stelle befinden, als im Bild gezeigt. Das tatsächliche Produkt ist maßgeblich.) Hinweis: Das tatsächliche Produkt kann von der Abbildung oben abweichen. Das tatsächliche Produkt ist maßgeblich. -
Seite 8: Fernbedienung
FERNBEDIENUNG Beschreibung der Fernbedienung 1. ON/OFF-Taste Die Taste drücken, um das Gerät ein-/auszuschalten. 2. – Taste Die Taste drücken, um die Solltemperatur zu verringern. 3. + Taste Die Taste drücken, um die Solltemperatur zu erhöhen. 4. MODE-Taste Die Taste drücken, um die Betriebsart anzuwählen / Kühlen (Automatik / Entfeuchten... - Seite 9 17. Anzeigen der Betriebsarten (MODE) 21. Luftrichtungsanzeige nach oben / Zeigen die aktuelle Betriebsart an, die mit unten (SWING) der MODE-Taste umgeschaltet wird: Das Symbol erscheint, wenn die / Kühlen Automatik / Entfeuchten Richtung des ausgeblasenen Luftstroms durch Drücken der SWING-Taste / Gebläse (nur für / Heizen...
- Seite 10 29. Gebläsedrehzahlanzeige 26. Gesundsheits-Anzeige (HEALTH) Zeigt die Gebläsedrehzahl an, die durch Das Symbol wird angezeigt, wenn die die FAN-Taste eingestellt wird Funktion Gesundheit (Luftionisierung) (Automatik, Niedrig, Mittel, Hoch). Die durch Drücken der Taste eingestellte Gebläsedrehzahl, angewählt wird. Durch nächstes Drücken ausgenommen automatische der Taste wird die Funktion Drehzahleinstellung, wird im Display...
-
Seite 11: Arbeitsweise Der Fernbedienung
Arbeitsweise der Fernbedienung 1. ON/OFF-Taste (EIN/AUS) Die Taste drücken, um das Gerät einzuschalten. Die Taste nochmals drücken, um das Gerät auszuschalten. 2. – Taste (Wert verringern) Die Taste drücken, um die Solltemperatur zu verringern. Wird die Taste gedrückt und länger als 2 Sekunden gedrückt gehalten, verringert sich die Solltemperatur schnell. - Seite 12 (Gesundheit/Lüftung) 8. Taste Die Taste drücken, um die Funktion Gesundheit (Ionen erzeugen) oder Lüftung ein-/auszu- schalten. Durch erstes Drücken wird die Funktion Lüftung aktiviert – im Display erscheint Durch zweites Drücken werden die Funktionen Lüftung und Gesundheit gleichzeitig eingeschaltet – im Display erscheinen .
-
Seite 13: Batterietausch
16. X-FAN-Taste (Gebläsenachlauf zum Entfernen der Feuchtigkeit) Durch Drücken der X-FAN-Taste im Kühl- oder Entfeuchtungsbetrieb erscheint die Anzeige und nach dem Ausschalten des Gerätes läuft das Gebläse noch 10 Minuten weiter, um das Gerät innen zu trocknen. Nach dem Anschließen der Stromversorgung ist die X-FAN-Funktion standardmäßig ausgeschaltet. -
Seite 14: Notbetätigung
Notbetätigung Verlieren Sie die Fernbedienung oder funktioniert sie nicht, schalten Sie die Klimaanlage mit dem Hilfsschalter ein oder aus. Die Vorgehensweise ist wie folgt: Öffnen Sie die Frontklappe nach der Abbildung, und drücken Sie den Hilfsschalter mit einem elektrisch nicht leitenden Gegenstand, um die Klimaanlage ein- oder auszuschalten. -
Seite 15: Reinigung Des Luftfilters
Reinigung des Luftfilters 1. Frontklappe öffnen. Die Frontklappe in eine gewisse Winkelstellung nach oben gemäß der Abbildung ziehen. 2. Luftfilter herausnehmen. Den Luftfilter gemäß der Abbildung herausnehmen. 3. Luftfilter reinigen. Den Luftfilter mit Staubsauger oder Wasser reinigen. Ist der Luftfilter sehr schmutzig, diesen mit Wasser (max. -
Seite 16: Überprüfung Vor Dem Saisoneinsatz
Überprüfung vor dem Saisoneinsatz 1. Vergewissern Sie sich, dass die Luftein- und -auslassöffnungen durch keine Gegenstände blockiert sind. 2. Überprüfen Sie, ob sich der Sicherungsschalter, der Stecker und die Steckdose in gutem Zustand befinden. 3. Überprüfen Sie den Luftfilter, ob er sauber ist. 4. -
Seite 17: Fehlerbehandlung
FEHLERBEHANDLUNG Analyse der grundlegenden Zustände Bevor Sie eine Dienstleistung beantragen, überprüfen Sie den Zustand nach den folgenden Anweisungen. Lässt sich die Störung auch derart nicht beheben, rufen Sie bitte den örtlichen Händler oder qualifizierte Fachkräfte. Status Kontrolle Abhilfe Wurde die Funktion der Anlage ... - Seite 18 Status Kontrolle Abhilfe Stromausfall? Warten Sie die Stromrückkehr ab. Netzstecker locker? Den Netzstecker fest einstecken. Löst der Sicherungsschalter aus, Den Sicherungsschalter bzw. die oder ist die Sicherung Sicherung von einer Fachkraft prüfen und evtl. austauschen durchgebrannt? lassen.
- Seite 19 Status Kontrolle Abhilfe Befindet sich eine Geruchsquelle Die Geruchsquelle entfernen. Die ausgeblasene im Raum, z.B. Möbel, Den Luftfilter reinigen. Luft stinkt. Zigarettenrauch o.Ä.? Wird die Anlage durch Störungen Die Stromversorgung trennen und Die Klimaanlage wie z.B. Gewitter, Funkgeräte usw. wieder anschließen und die Anlage arbeitet nicht normal.
-
Seite 20: Fehlercode
Fehlercode Befindet sich die Klimaanlage in einem abnormalen Betriebszustand, blinkt die Temperaturanzeige an der Inneneinheit und zeigt den jeweiligen Fehlercode an. Fehlerarten siehe Übersicht weiter unten. Dieses Bild dient nur zur Orientierung. Fehlercode Bei einem konkreten Produkt können das Aussehen und die Positionen der Anzeigen abweichen. -
Seite 21: Installation
INSTALLATION Aufstellungsschema – Abmessungen Deckenabstand mind. 15 cm Wandabstand mind. 15 cm Wandabstand mind. 15 cm Bodenabstand mind. 250 cm Abstand zu Hindernissen mind. 300 cm... -
Seite 22: Installationswerkzeuge
Installationswerkzeuge 1. Wasserwaage 8. Rohrschneider 2. Schraubendreher 9. Leckdetektor 3. Schlagbohrmaschine 10. Vakuumpumpe 4. Bohrer 11. Manometer 5. Rohraufweitungsvorrichtung 12. Universal-Messgerät 6. Drehmomentschlüssel 13. Inbusschlüssel 7. normaler Schlüssel 14. Roll-Metermaß Hinweis: Lassen Sie die Installation vom örtlichen Händler durchführen. ... -
Seite 23: Elektrische Installation
Elektrische Installation Sicherheitshinweise 1. Bei der Installation des Gerätes sind elektrotechnische Sicherheitsnormen und Vorschriften zu befolgen. 2. Der verwendete Stromkreis und der Sicherungsschalter müssen ausreichend dimensioniert sein. 3. Überprüfen Sie, ob die Stromversorgung den Anforderungen der Klimaanlage entspricht. Eine instabile Versorgungsspannung oder ein fehlerhafter Anschluss können zu Störungen führen. Vor dem Gebrauch der Anlage installieren Sie geeignete Netzanschlusskabel. -
Seite 24: Installation Der Inneneinheit
Installation der Inneneinheit Schritt 1: Auswahl des Installationsortes Nach Vereinbarung mit dem Kunden empfehlen Sie einen Installationsort. Schritt 2: Rahmen für Wandmontage installieren 1. Hängen Sie den Rahmen für Wandmontage an der Wand ein. Richten Sie ihn mit einer Wasserwaage horizontal aus, und dann markieren Sie Bohrpunkte für die Befestigungsbohrungen an der Wand. -
Seite 25: Schritt 4: Rohre Herausführen
Hinweise: Außenseite Innenseite Während des Bohrens ergreifen Sie entsprechende Staubschutz- und Sicherheitsmaßnahmen. Die Dübel gehören nicht zum Lieferumfang und müssen gesondert gekauft werden. Ф 55 mm Ф 70 mm Schritt 4: Rohre herausführen 1. Die Rohre können von recht, rechts hinten, links oder links hinten aus dem Gerät herausgeführt werden. -
Seite 26: Schritt 7: Kabel An Der Inneneinheit Anschließen
Sechskantmutter Drehmoment normaler Ø 6 mm 15–20 Nm Schlüssel Ø 9,52 mm 30–40 Nm Überwurfmutter Ø 12 mm 40–55 Nm Ø 16 mm 60–65 Nm Verbindungsrohr Ø 19 mm Verbindungs- 70–75 Nm abschnitt Rohr Inneneinheit 4. Isolieren Sie die Kältemittelrohre und die Rohrverbindungen mit Wärmedämmung und umwickeln Sie sie mit Isolierband. - Seite 27 2. Ziehen Sie das Netzanschlusskabel durch die rückseitige Durchführung in der Inneneinheit, und führen Sie das Kabel frontseitig heraus. Durchführung Netzanschluss- kabel 3. Entfernen Sie die Kabelschelle, schließen Sie die Leiter des Netzanschlusskabels an der Klemmleiste (Leiterfarben beachten) an, ziehen Sie die Schrauben auf der Klemmleiste fest, und dann befestigen Sie das Netzanschlusskabel mit der Kabelschelle.
-
Seite 28: Schritt 9: Inneneinheit Aufhängen
Schritt 8: Rohre zusammenbinden 1. Umwickeln Sie die Verbindungsrohre, das Netzanschlusskabel für Netzanschlusskabel und den Ablaufschlauch Inneneinheit Innen- und Außeneinheit mit Isolierband. Rohr gasseitig Rohr flüssigseitig Isolierband Ablaufschlauch 2. Den Ablaufschlauch und das Netzanschluss- Ablauf- Verbindungs- kabel umwickeln Sie nicht vollständig, lassen schlauch Isolierband rohre Sie sie teilweise frei, um sie anschließen zu... -
Seite 29: Überprüfung Nach Der Installation
Überprüfung nach der Installation Überprüfen Sie nach der Beendigung der Installation, ob die folgenden Anforderungen erfüllt sind. zu überprüfende Punkte mögliche Störung Das Gerät kann fallen, vibrieren oder Geräusch Ist die Anlage gut befestigt? ausgeben. Gefahr von unzureichender Kühl-/Heizleistung Haben Sie die Rohrleitung auf Dichtigkeit überprüft? bei einem Kältemittelleck. -
Seite 30: Anhang
ANHANG Konfiguration der Verbindungsrohre 1. Standardlänge des Verbindungsrohres: 5 m, 7,5 m, 8 m 2. Die Mindestlänge des Verbindungsrohres beträgt 3 m. 3. Maximale Länge und Höhendifferenz des Verbindungsrohres: Kühl- max. Länge Höhendiffe- Kühl- max. Länge Höhendiffe- leistung Verbindungsrohr renz max. leistung Verbindungsrohr renz max. -
Seite 31: Aufweiten Von Rohrenden
Aufweiten von Rohrenden Hinweis: Rohr Ein Fehler beim Aufweiten der Rohrenden ist die gängigste Ursache für Undichtigkeiten und Kältemittelleck. Führen Sie das Aufweiten der Rohrenden nach dem folgenden Arbeitsverfahren ordnungsgemäß durch. abgeschrägt ungerade Grat 1. Rohre ablängen. Messen Sie den Abstand zwischen der Innen- und Außeneinheit. -
Seite 32: Informationen Zum Kältemittel
Im Falle von Störung, qualitätsbezogenen oder anderen Problemen trennen Sie die Anlage von der Stromversorgung, und rufen Sie bitte den örtlichen Händler oder den autorisierten Kundendienst. Notrufnummer: 112 HERSTELLER SINCLAIR CORPORATION Ltd. 1-4 Argyll St. LONDON W1F 7LD United Kingdom www.sinclair-world.com...
