- Seite 1 BEDIENUNGSANLEITUNG VISION SERIES INNENEINHEIT ASH-09BIV, ASH-12BIV ASH-18BIV, ASH-24BIV...
- Seite 3 Übersetzung des Original‐Benutzerhandbuches WICHTIGER HINWEIS: Lesen Sie bitte die vorliegende Benutzeranleitung vor der Installation und Verwendung Ihrer neuen Klimaanlage sorgfältig durch. Dann bewahren Sie die Benutzer- anleitung zu späterer Einsichtnahme gut auf.
- Seite 5 INHALTSVERZEICHNIS ALLGEMEINE INFORMATIONEN ..................2 Erklärung der Symbole ....................2 Kältemittel ........................3 Sicherheitshinweise ...................... 4 GERÄTEBESCHREIBUNG ....................7 FERNBEDIENUNG ........................ 9 Tasten der Fernbedienung .................... 9 Anzeigen im Display der Fernbedienung ..............9 Funktion der Tasten auf der Fernbedienung ............... 10 Funktion von Tastenkombinationen ................
-
Seite 6: Erklärung Der Symbole
1 ALLGEMEINE INFORMATIONEN Lesen Sie bitte die vorliegende Bedienungsanleitung vor der Installation und Verwendung Ihrer neuen Klimaanlage sorgfältig durch. Dann bewahren Sie die Bedienungsanleitung zu späterer Einsichtnahme gut auf. Personen (inkl. Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Anlage sicher zu bedienen, müssen bei der Bedienung beaufsichtigt bzw. - Seite 7 1.2 Kältemittel Die Anlage wird mit brennbarem Kältemittel R32 gefüllt. Vor der Verwendung der Anlage lesen Sie zuerst die Bedienungsanleitung durch. Vor der Installation der Anlage lesen Sie zuerst die Installationsanleitung durch. Vor einer Reparatur der Anlage lesen Sie zuerst die Wartungsanleitung durch. ...
-
Seite 8: Sicherheitshinweise
1.3 Sicherheitshinweise WARNUNG: Betrieb und Instandhaltung Diese Anlage darf auch durch Kinder ab 8 Jahren oder Personen mit geminderten physischen, sensorischen oder mentalen Fähigkeiten oder mit ungenügenden Erfahrungen oder Kenntnissen benutzt werden, wenn sie beaufsichtigt werden, oder wenn sie in der gefahrlosen Verwendung der Anlage unterwiesen wurden und sich der möglichen Risiken bewusst sind. - Seite 9 Arbeitet die Klimaanlage unter abnormalen Bedingungen, besteht Fehler-, Stromschlag- oder Brandgefahr. Beim Ein-/Ausschalten des Gerätes mit dem Notbedienungsschalter betätigen Sie diesen mit einem elektrisch nicht leitenden Gegenstand. Keinen Gegenstand aus Metall verwenden. Treten Sie nicht auf das Gehäuse der Außeneinheit, und legen Sie keine schweren Gegenstände darauf.
- Seite 10 Der gelbgrüne Leiter in der Klimaanlage ist der Erdleiter, der für keine anderen Zwecke verwendet werden darf. Der Erdungswiderstand muss den gültigen elektrotechnischen Sicherheitsnormen entsprechen. Die Anlage muss so platziert werden, dass ihr Netzstecker einfach zugänglich ist. ...
-
Seite 11: Gerätebeschreibung

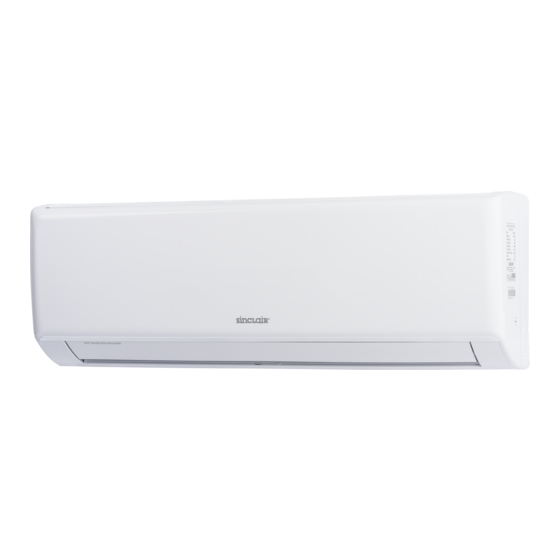

2 GERÄTEBESCHREIBUNG Inneneinheit Lufteinlass Frontklappe Filter Notbedienungstaste horizontale Luftablenklamelle Luftauslass (Das Aussehen oder die Position der Anzeigetafel können von der Abbildung oben abweichen. Das tatsächliche Produkt ist maßgeblich.) Fernbedienung Anmerkung: Das Aussehen des tatsächlichen Produktes kann von der Abbildung oben abweichen. Das tatsächliche Produkt ist maßgeblich. - Seite 12 Anzeigetafel (Display) Modellabhängig: Temperatur- Modellabhängig: anzeige Kühl- Empfänger- Heiz- Netz- anzeige anzeige anzeige fenster Anzeige- tafel Kühl- anzeige Empfänger- Netz- fenster anzeige Heiz- Temperatur- Entfeuchtungs- Anzeige- anzeige anzeige anzeige tafel Entfeuchtungs- anzeige Modellabhängig: Modellabhängig: Entfeuchtungs- Netz- anzeige anzeige Heiz- Temperatur- anzeige anzeige Kühl-...
-
Seite 13: Tasten Der Fernbedienung
3 FERNBEDIENUNG 3.1 Tasten der Fernbedienung 1 ON/OFF-Taste (Ein/Aus) 2 MODE-Taste (Betriebsart) 3 FAN-Taste (Lüfter) 4 SWING-Taste (Luftrichtung steuern) 5 TURBO-Taste (Klimatisierung beschleunigen) 6 ▲/▼ Taste (Erhöhen/Verringern) 7 SLEEP-Taste (Schlaf) 8 TEMP-Taste (Temperatur) 9 WIFI-Taste 10 LIGHT-Taste (Beleuchtung) 11 CLOCK-Taste (Uhrzeit) 12 TIMER ON / TIMER OFF-Taste (EIN-Timer / AUS-Timer) 3.2 Anzeigen im Display der Fernbedienung... -
Seite 14: Funktion Der Tasten Auf Der Fernbedienung
3.3 Funktion der Tasten auf der Fernbedienung Anmerkung: Diese Fernbedienung ist universal und kann für Klimaanlagen mit vielen Funktionen einge- setzt werden. Sind einige der Funktionen beim jeweiligen Modell nicht vorhanden, bleibt der Betriebszustand der Anlage beibehalten, wenn die entsprechende Taste auf der Fernbedienung betätigt wird. - Seite 15 kann die Lüfterstufe eingestellt werden. Durch Drücken der SWING-Taste können Sie die Richtung der ausgeblasenen Luft einstellen. (Bei nur zum Kühlen Klimaanlagen ist der Heizmodus nicht vorhanden. Wird der Heizmodus mit dem Ferncontroller ausgewählt, lässt sich die Klimaanlage nicht mit der ON/OFF-Taste einschalten.) Anmerkung: ...
- Seite 16 Wird von Ihnen ausgewählt, wird die Luft aus der Klimaanlage nur im eingestellten Winkelbereich ausgeblasen. Die horizontale Luftablenklamelle schwenkt innerhalb des festgelegten Winkelbereichs. Drücken Sie die Taste für über 2 Sekunden, um den gewünschten Winkel für die Luftablenkung einzustellen. Lassen Sie die Taste los, sobald die gewünschte Winkelstellung erreicht ist.
- Seite 17 Anmerkung: Bei einigen Modellen kann die Außentemperatur nicht angezeigt werden. In diesem Fall wird der Befehl von der Inneneinheit zwar empfangen, es wird jedoch die Solltemperatur angezeigt. Nach dem Einschalten des Gerätes wird standardmäßig die Solltemperatur angezeigt. An der Fernbedienung erfolgt keine Anzeige.
-
Seite 18: Funktion Von Tastenkombinationen
Zeitgesteuertes Einschalten stornieren: Ist das zeitgesteuerte Einschalten aktiviert, drücken Sie die TIMER ON-Taste, um es zu stornieren. TIMER OFF-Taste (zeitgesteuertes Ausschalten) Mit der TIMER OFF-Taste können Sie den Timer für automatisches Ausschalten einstellen. Nach Drücken dieser Taste erlischt die Anzeige vom Display der Fernbedienung, und die OFF-Anzeige fängt an zu blinken. -
Seite 19: Vorgehensweise Bei Der Bedienung
Funktion Heizung 8 °C Im Heizmodus drücken Sie die Tasten TEMP und CLOCK gleichzeitig, um die Funktion Heizen 8 °C ein- oder auszuschalten. Sobald diese Funktion gestartet wird, erscheint die Anzeige und „8 °C“ im Display der Fernbedienung, und die Klimaanlage hält den Heizmodus bei 8 °C. Drücken Sie wieder die Tasten TEMP und CLOCK gleichzeitig, um die Funktion Heizen 8 °C auszuschalten. -
Seite 20: Notbedienung
4. Durch Drücken der FAN-Taste können Sie die gewünschte Lüfterstufe einstellen: automatisch, niedrig, mittel oder hoch. 5. Durch Drücken der SWING-Taste können Sie die Richtung der ausgeblasenen Luft einstellen. 3.6 Austausch der Batterien in der Fernbedienung Signalsender Batterie 1. Drücken Sie auf die Rückseite der Fernbedienung an der mit gekennzeichneten Stelle, wie im Bild gezeigt. -
Seite 21: Reinigung Und Wartung
4 REINIGUNG UND WARTUNG WARNUNG Vor der Reinigung schalten Sie die Klimaanlage aus und trennen Sie sie vom Stromnetz, sonst besteht Stromschlaggefahr. Reinigen Sie die Klimaanlage nicht mit Wasser, sonst besteht Stromschlaggefahr. Verwenden Sie zur Reinigung der Klimaanlage keine flüchtigen Flüssigkeiten. 4.1 Reinigung der Oberfläche der Inneneinheit Bei schmutzigen Oberflächen der Inneneinheit wird empfohlen, diese mit einem weichen trockenen Tuch oder einem feuchten Tuch zu reinigen. -
Seite 22: Prüfungen Vor Dem Saisoneinsatz
4.3 Prüfungen vor dem Saisoneinsatz 1. Prüfen Sie die Lufteinlass- und Luftauslassschlitze auf Blockierung. 2. Prüfen Sie den Sicherungsautomaten, den Netzstecker und die Steckdose auf Unversehrtheit. 3. Vergewissern Sie sich, dass der Luftfilter sauber ist. 4. Prüfen Sie den Gerätesockel für die Außeneinheit, ob er beschädigt oder verrostet ist. Bei Beschädigung kontaktieren Sie den Händler. -
Seite 23: Fehlerbehandlung
5 FEHLERBEHANDLUNG 5.1 Fehleranalyse Bevor Sie den Kundendienst rufen, prüfen Sie den Gerätezustand nach den folgenden Anweisungen. Können Sie die Störung auch derart nicht beheben, rufen Sie den örtlichen Händler oder den Kundendienst. Zustand Kontrolle Abhilfe Wurde die Funktion der Anlage (durch ... - Seite 24 Zustand Kontrolle Abhilfe Stromausfall? Warten Sie die Stromrückkehr ab. Netzstecker locker? Stecken Sie den Netzstecker fest ein. Löst der Sicherungsautomat aus, oder Lassen Sie den Sicherungsautomaten ist die Sicherung durchgebrannt? bzw. die Sicherung von einer Fachkraft prüfen und evtl.
-
Seite 25: Fehlercodes
5.2 Fehlercodes Befindet sich die Klimaanlage in einem abnormalen Betriebszustand, blinkt die Temperatur- anzeige an der Inneneinheit und zeigt den jeweiligen Fehlercode an. Fehlerarten siehe Übersicht weiter unten. Fehlercode Abhilfe Die Fehleranzeige kann nach dem Neustart des Gerätes erlöschen. Falls nicht, rufen Sie den Kundendienst. -
Seite 26: Gefahrlose Handhabung Des Brennbaren Kältemittels Qualifikationsanforderungen Für Installation Und Wartung
6 INSTALLATIONSANWEISUNGEN 6.1 Gefahrlose Handhabung des brennbaren Kältemittels Qualifikationsanforderungen für Installation und Wartung Alle Personen, die mit oder an der Klimaanlage arbeiten, sollen gültiges Zertifikat vom zuständigen Institut besitzen und für Arbeiten an Kältesystemen fachgerecht qualifiziert sein. Muss die Wartung oder Instandsetzung der Klimaanlage von anderen Technikern durchgeführt werden, müssen sie unter Aufsicht einer Person arbeiten, die zur Handhabung brennbarer Kältemittel qualifiziert ist. -
Seite 27: Kältemittel Nachfüllen
Löten Wenn Sie Rohre des Kältesystems während der Instandhaltung schneiden oder löten müssen, verfahren Sie gemäß den folgenden Schritten: 1. Schalten Sie das Gerät aus, und trennen Sie es von der Stromversorgung. 2. Entleeren Sie das Kältemittel. 3. Evakuieren Sie die Anlage. 4. -
Seite 28: Installationsplan Und Abmessungen
6.2 Installationsplan und Abmessungen Deckenabstand mind. 15 cm Wandabstand Wandabstand mind. 15 cm mind. 15 cm Abstand vom Hindernis mind. 300 cm Bodenabstand mind. 250 cm... - Seite 29 6.3 Hinweise zur Installation und Umstellung des Gerätes Befolgen Sie die folgenden Hinweise, um gefahrlosen Betrieb sicherzustellen. WARNUNG: Während der Installation oder Umstellung des Gerätes sorgen Sie dafür, dass sich keine Luft oder andere Fremdstoffe im Kältemittel-Kreislauf befinden. Luft oder andere Fremdstoffe im Kältemittel-Kreislauf führen zu Druckanstieg im Kreislauf, Schäden am Kompressor oder Verletzungen.
-
Seite 30: Auswahl Des Installationsortes
6.4 Installationswerkzeuge 1. Wasserwaage 8. Rohrschneider 2. Schraubendreher 9. Leckdetektor 3. Schlagbohrmaschine 10. Vakuumpumpe 4. Bohrer 11. Manometer 5. Rohraufweitungsvorrichtung 12. Universal-Messgerät 6. Drehmomentschlüssel 13. Inbusschlüssel 7. Maulschlüssel 14. Roll-Metermaß Anmerkung: Lassen Sie die Installation vom örtlichen Händler durchführen. ... -
Seite 31: Anforderungen An Die Elektroinstallation
6.6 Anforderungen an die Elektroinstallation Sicherheitshinweise 1. Bei der Installation des Gerätes sind die elektrotechnischen Sicherheitsnormen und Vorschriften zu befolgen. 2. Schließen Sie das Gerät an einen unabhängigen Speisestromkreis an. 3. Prüfen Sie die Versorgungsspannung, ob sie den Anforderungen der Klimaanlage entspricht. Bei instabiler Versorgungsspannung oder fehlerhaftem Anschluss können Störungen auftre- ten. -
Seite 32: Installation Der Inneneinheit
7 INSTALLATION 7.1 Installation der Inneneinheit Schritt 1: Auswahl des Installationsortes Nach Vereinbarung mit dem Kunden empfehlen Sie einen Installationsort. Schritt 2: Rahmen für Wandmontage installieren 1. Hängen Sie den Rahmen für Wandmontage an der Wand ein. Richten Sie ihn mit einer Wasserwaage horizontal aus, dann zeichnen Sie Befestigungsbohrungen an der Wand an. -
Seite 33: Schritt 4: Rohre Herausführen
Schritt 4: Rohre herausführen 1. Die Rohre können von rechts, rechts hinten, links oder links hinten aus dem Gerät herausgeführt werden. links links hinten rechts hinten rechts 2. Sollen die Rohre von links oder von rechts links rechts herausgeführt werden, brechen Sie ein entsprechendes Loch im Unterteil des Gehäuses aus. -
Seite 34: Schritt 6: Ablaufschlauch Installieren
Schritt 6: Ablaufschlauch installieren 1. Schließen Sie den Ablauf- schlauch am Ablaufrohr der Inneneinheit an. Ablauf- Ablaufrohr schlauch 2. Umwickeln Sie den Anschluss mit Isolierband. Ablauf- Ablaufrohr schlauch Isolierband Anmerkung: Ablaufschlauch Den Ablaufschlauch mit Wärmedämmung umhüllen, um Kondenswasser zu vermeiden. Wärmedämmung Schritt 7: Kabel an der Inneneinheit anschließen 1. -
Seite 35: Schritt 8: Rohre Zusammenbinden
Anmerkung: Alle elektrischen Leitungen an der Innen- und Außeneinheit müssen durch qualifizierte Personen angeschlossen werden. Ist die Länge des Netzanschlusskabels nicht ausreichend, kaufen Sie ein neues, ausreichend langes Kabel. Es ist verboten, zwei kürzere Kabel zu verbinden, um ein längeres Kabel zu erhalten. -
Seite 36: Prüfung Nach Der Installation
7.2 Prüfung nach der Installation Prüfen Sie nach der Beendigung der Installation, ob die folgenden Anforderungen erfüllt sind. zu prüfende Punkte mögliche Störung Das Gerät kann fallen, vibrieren oder Ist die Anlage gut befestigt? Geräusch ausgeben. Gefahr von unzureichender Kühl-/ Haben Sie die Rohrleitung auf Dichtigkeit geprüft? Heizleistung bei einem Kältemittelleck. -
Seite 37: Anhang
9 ANHANG 9.1 Konfiguration der Verbindungsrohre 1. Die Standardlänge des Verbindungsrohres beträgt 5 m, 7,5 m oder 8 m. 2. Mindestlänge des Verbindungsrohres: Bei Geräten mit Verbindungsrohren in einer Standardlänge von 5 m gibt es keine Begrenzung für die Mindestlänge des Verbindungsrohrs. Bei Geräten mit Verbindungsrohren in Standardlängen von 7,5 m oder 8 m beträgt die Mindestlänge des Verbindungsrohrs 3 m. -
Seite 38: Aufweiten Von Rohrenden
9.2 Aufweiten von Rohrenden Anmerkung Ein Fehler beim Aufweiten der Rohrenden ist die gängigste Ursache für Undichtigkeiten und Kältemittelleck. Führen Sie das Aufweiten der Rohrenden nach dem folgenden Arbeitsverfahren ordnungsgemäß durch. Rohr 1. Längen Sie die Rohre ab. Abstand zwischen der Innen- und Außeneinheit messen. - Seite 40 SINCLAIR CORPORATION Ltd. 1-4 Argyll St. London W1F 7LD Great Britain www.sinclair-world.com Die Anlage wurde in China hergestellt (Made in China). VERTRETER SINCLAIR EUROPE spol. s r.o. Purkynova 45 612 00 Brno Tschechische Republik TECHNISCHE UNTERSTÜTZUNG NEPA spol. s r.o. Purkynova 45...
