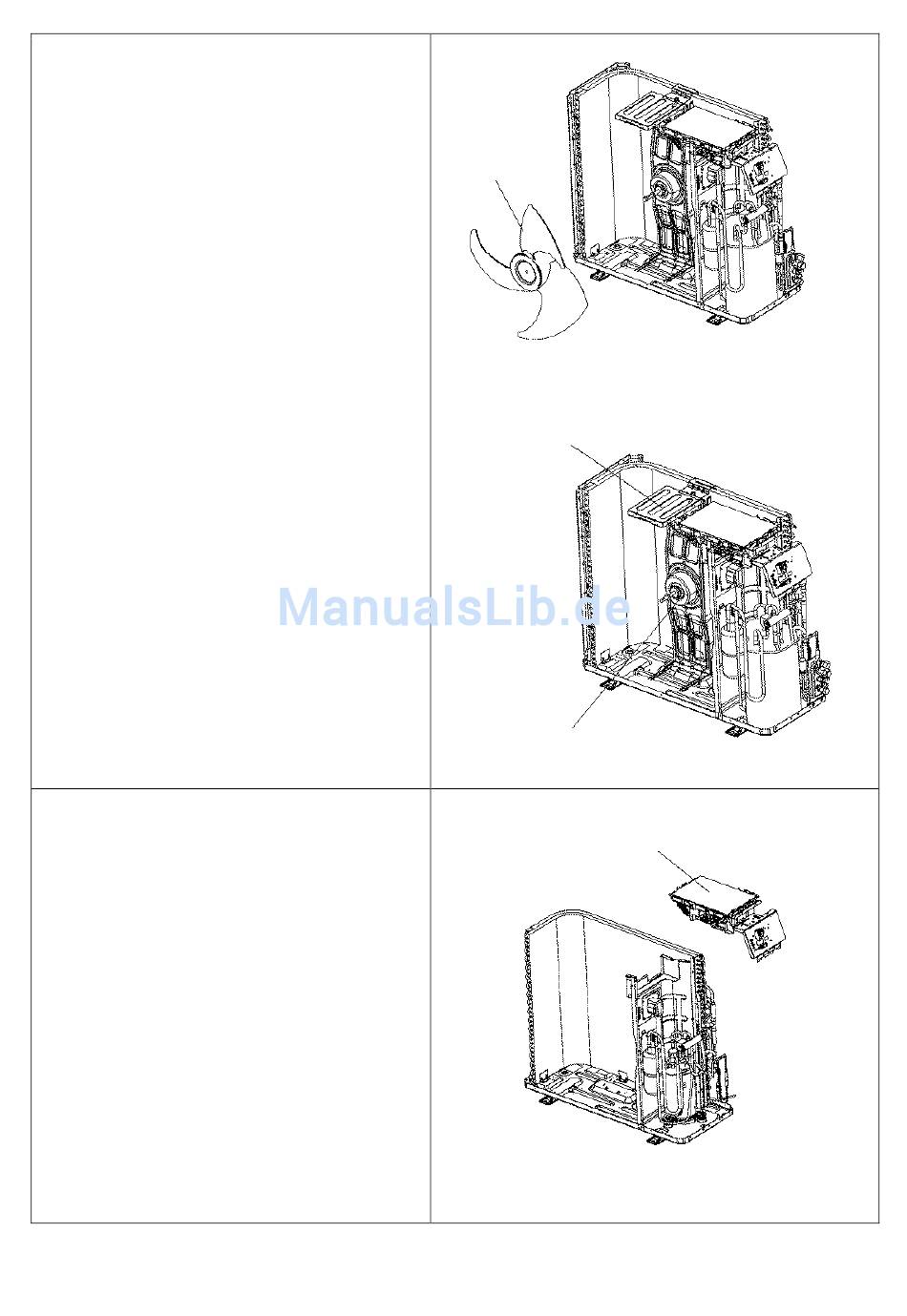

4. Motor und Flügelrad des Axialgebläses ausbauen
1. Die Muttern abschrauben, mit denen das
Flügelrad des Axialgebläses befestigt ist, und
dann das Flügelrad abnehmen.
2. Die 4 Schneidschrauben herausdrehen, mit denen
der Motor befestigt ist, das Kabel vom Motor
abziehen, und dann den Motor abnehmen.
Die 2 Schneidschrauben herausdrehen, mit denen
die Motorhalterung befestigt ist, und dann die
Motorhalterung nach oben herausziehen und
abnehmen.
5. Elektrokasten ausbauen
Die Befestigungsschrauben herausdrehen, mit denen
der Elektrokasten befestigt ist. Den Kabelbaum
abziehen, die Klemmen herausziehen, und dann den
Elektrokasten nach oben herausziehen und
abnehmen.
Flügelrad
Axialgebläse
Halterung Gebläsemotor
Gebläsemotor
Elektrokasten
