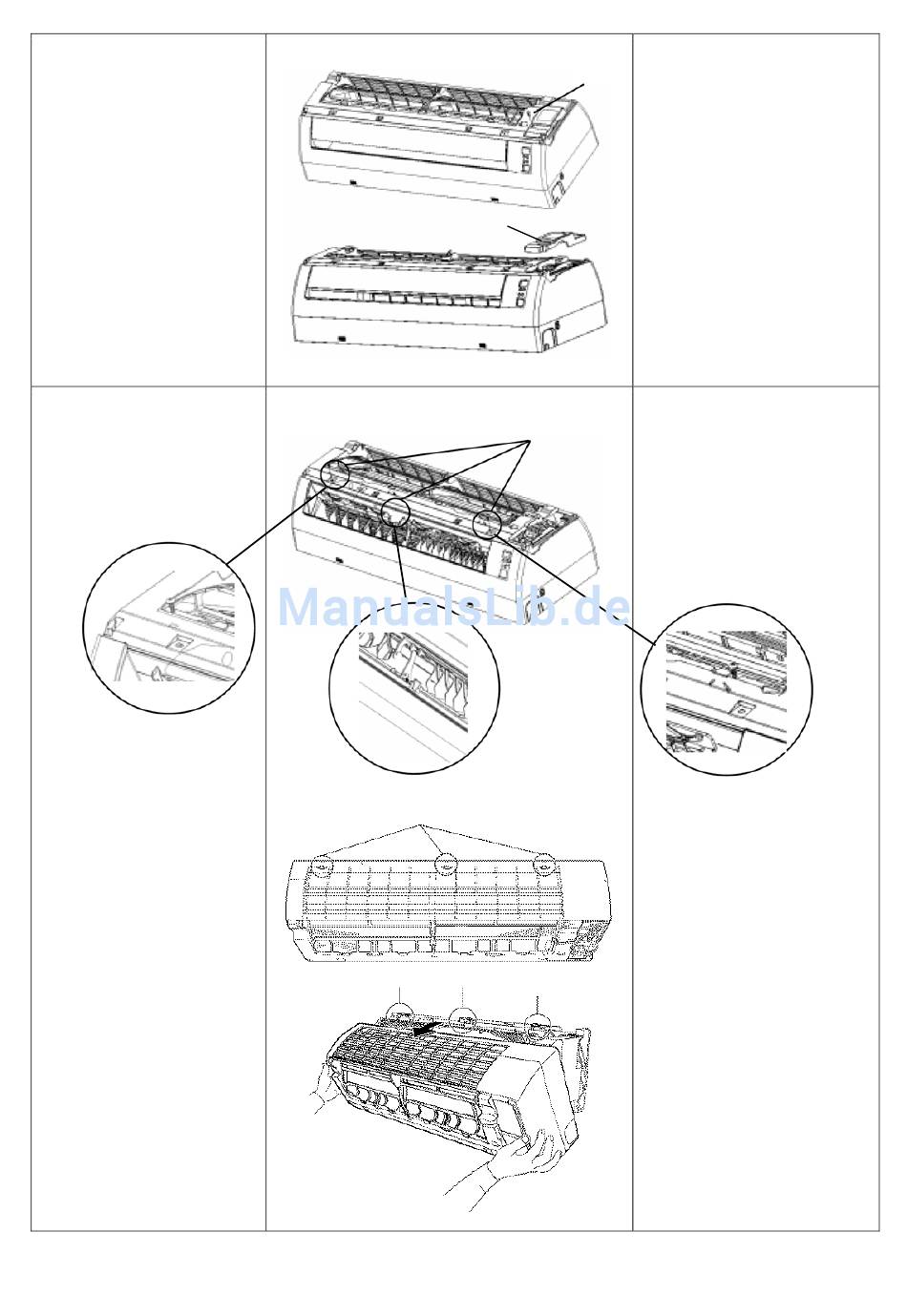

4. Elektrokastenabdeckung
ausbauen
1. Die Befestigungs-
schraube des Elektro-
kastens herausdrehen.
Die Abdeckung am
Elektroschrank nach
oben öffnen.
5. Frontabdeckung ausbauen
1. Die 3 Schrauben rechts
und links herausdrehen,
mit denen das Frontgitter
am Gerätekörper
befestigt ist.
2. Die 3 Rasten im oberen
Bereich lösen. Können
die Rasten nicht vom
oben gedrückt werden,
die Frontklappe
entfernen und dann das
Gitter durch Drücken der
Rasten über den Spalt
zwischen dem Frontgitter
und dem Wärmetauscher
ausbauen.
3. Das Frontgitter kann
ausgebaut werden,
indem der obere Bereich
nach vorn gezogen und
der untere Bereich
angehoben wird.
Schrauben
Abdeckung
Elektrokasten
Schrauben
Rasten
links
Mitte
rechts
93
•
Ein Schalter zum Einstellen
vor Ort wird nicht geliefert.
•
Die Schraubenanschläge
innerhalb der Klappe, die bei
den bisherigen Modellen
vorhanden waren, gehören
nicht zum Lieferumfang.
•
Im oberen Bereich gibt es je
2 Rasten links und rechts.
•
Die Rasten durch Drücken auf
die Knöpfe mit einem
Schraubendreher lösen.
