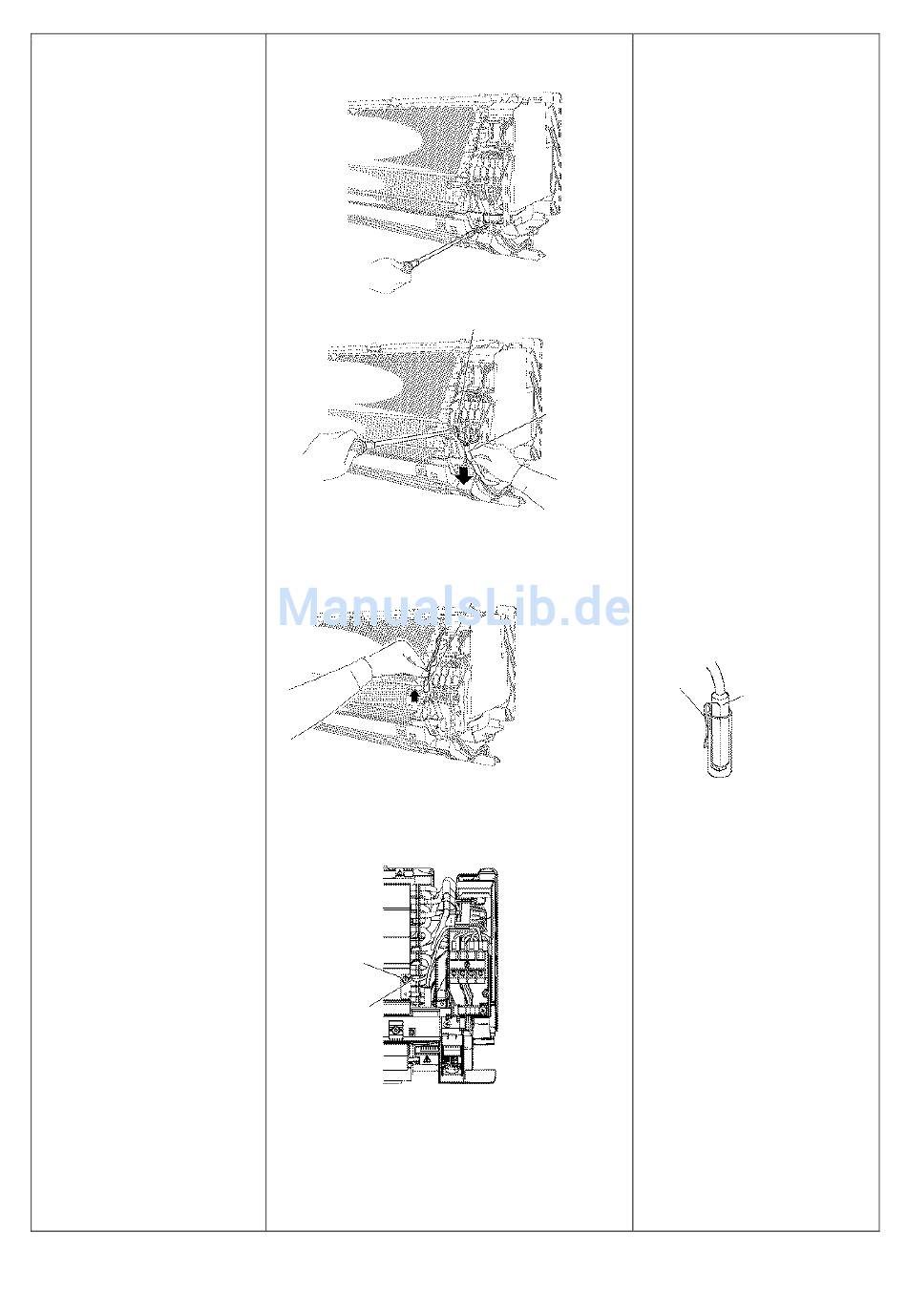

7. Elektrokasten ausbauen
1. Die Kabelschelle
entfernen.
2. Die Verbindungsleiter
abklemmen.
3. Den Temperatursensor
herausnehmen.
4. Die Schraube an der
Klemmleiste entfernen.
Klemmleiste
Thermistor am Wärmetauscher
Schraube
Erdleiter
95
•
Auf die Orientierung der
Thermistor-Halterung achten.
Die Halterung soll den
Kabelbaum nicht berühren
(gleich wie bei den bisherigen
Modellen).
Anschluss-
leiter
•
Vorsicht bitte. Den Thermistor-
Halter nicht verlieren.
Halter
•
Es ist möglich, den Elektro-
kasten herauszunehmen, statt
die Klemmleiste abzu-
klemmen.
Thermistor am
Wärmetauscher
