MENÜBILDSCHIRME

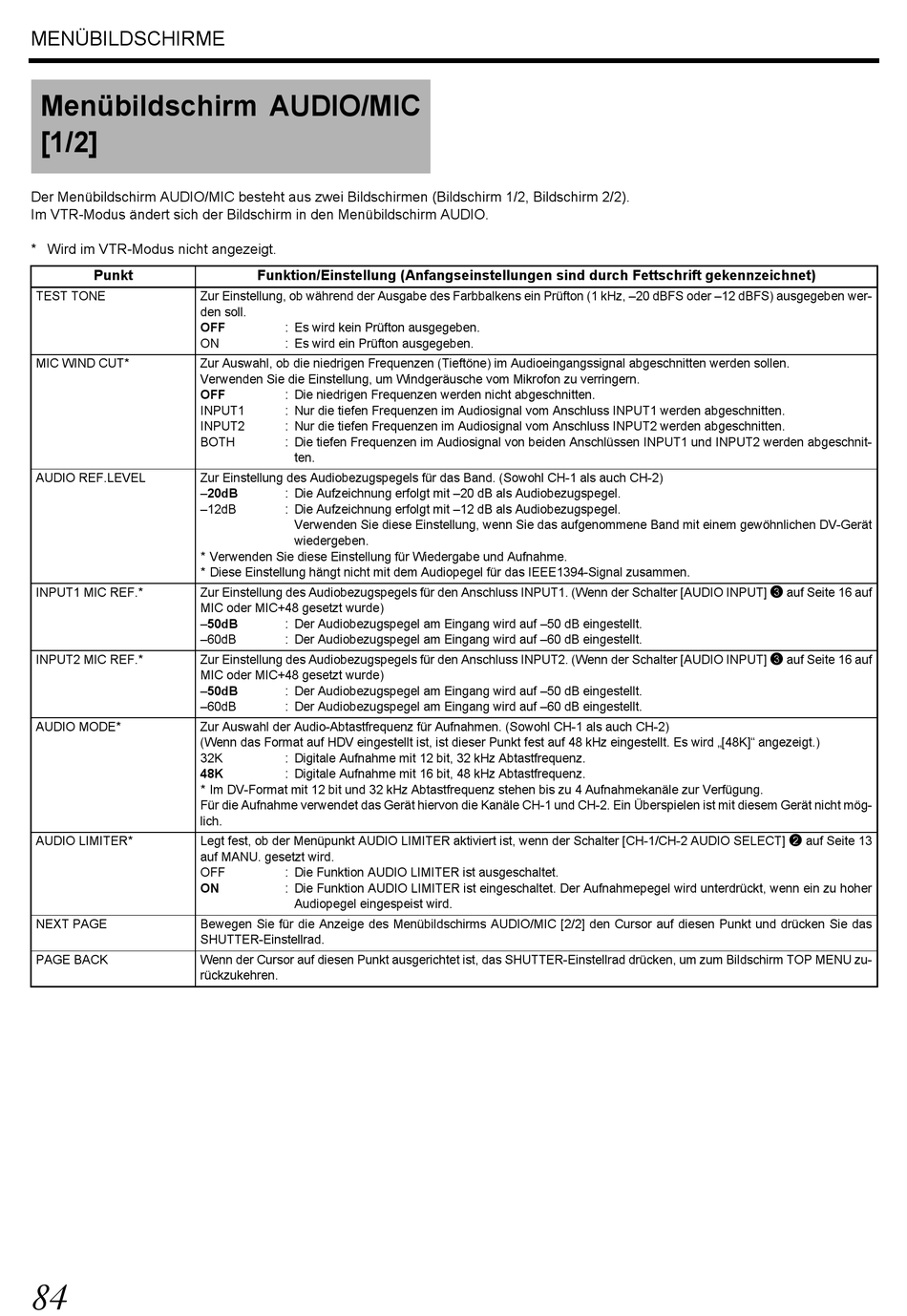

Menübildschirm AUDIO/MIC
[1/2]
Der Menübildschirm AUDIO/MIC besteht aus zwei Bildschirmen (Bildschirm 1/2, Bildschirm 2/2).
Im VTR-Modus ändert sich der Bildschirm in den Menübildschirm AUDIO.
* Wird im VTR-Modus nicht angezeigt.
Punkt
TEST TONE
Zur Einstellung, ob während der Ausgabe des Farbbalkens ein Prüfton (1 kHz, –20 dBFS oder –12 dBFS) ausgegeben wer-
den soll.
OFF
ON
MIC WIND CUT*
Zur Auswahl, ob die niedrigen Frequenzen (Tieftöne) im Audioeingangssignal abgeschnitten werden sollen.
Verwenden Sie die Einstellung, um Windgeräusche vom Mikrofon zu verringern.
OFF
INPUT1
INPUT2
BOTH
AUDIO REF.LEVEL
Zur Einstellung des Audiobezugspegels für das Band. (Sowohl CH-1 als auch CH-2)
–20dB
–12dB
* Verwenden Sie diese Einstellung für Wiedergabe und Aufnahme.
* Diese Einstellung hängt nicht mit dem Audiopegel für das IEEE1394-Signal zusammen.
INPUT1 MIC REF.*
Zur Einstellung des Audiobezugspegels für den Anschluss INPUT1. (Wenn der Schalter [AUDIO INPUT] 3 auf Seite 16 auf
MIC oder MIC+48 gesetzt wurde)
–50dB
–60dB
INPUT2 MIC REF.*
Zur Einstellung des Audiobezugspegels für den Anschluss INPUT2. (Wenn der Schalter [AUDIO INPUT] 3 auf Seite 16 auf
MIC oder MIC+48 gesetzt wurde)
–50dB
–60dB
AUDIO MODE*
Zur Auswahl der Audio-Abtastfrequenz für Aufnahmen. (Sowohl CH-1 als auch CH-2)
(Wenn das Format auf HDV eingestellt ist, ist dieser Punkt fest auf 48 kHz eingestellt. Es wird „[48K]" angezeigt.)
32K
48K
* Im DV-Format mit 12 bit und 32 kHz Abtastfrequenz stehen bis zu 4 Aufnahmekanäle zur Verfügung.
Für die Aufnahme verwendet das Gerät hiervon die Kanäle CH-1 und CH-2. Ein Überspielen ist mit diesem Gerät nicht mög-
lich.
AUDIO LIMITER*
Legt fest, ob der Menüpunkt AUDIO LIMITER aktiviert ist, wenn der Schalter [CH-1/CH-2 AUDIO SELECT] 2 auf Seite 13
auf MANU. gesetzt wird.
OFF
ON
NEXT PAGE
Bewegen Sie für die Anzeige des Menübildschirms AUDIO/MIC [2/2] den Cursor auf diesen Punkt und drücken Sie das
SHUTTER-Einstellrad.
PAGE BACK
Wenn der Cursor auf diesen Punkt ausgerichtet ist, das SHUTTER-Einstellrad drücken, um zum Bildschirm TOP MENU zu-
rückzukehren.
84
Funktion/Einstellung (Anfangseinstellungen sind durch Fettschrift gekennzeichnet)
: Es wird kein Prüfton ausgegeben.
: Es wird ein Prüfton ausgegeben.
: Die niedrigen Frequenzen werden nicht abgeschnitten.
: Nur die tiefen Frequenzen im Audiosignal vom Anschluss INPUT1 werden abgeschnitten.
: Nur die tiefen Frequenzen im Audiosignal vom Anschluss INPUT2 werden abgeschnitten.
: Die tiefen Frequenzen im Audiosignal von beiden Anschlüssen INPUT1 und INPUT2 werden abgeschnit-
ten.
: Die Aufzeichnung erfolgt mit –20 dB als Audiobezugspegel.
: Die Aufzeichnung erfolgt mit –12 dB als Audiobezugspegel.
Verwenden Sie diese Einstellung, wenn Sie das aufgenommene Band mit einem gewöhnlichen DV-Gerät
wiedergeben.
: Der Audiobezugspegel am Eingang wird auf –50 dB eingestellt.
: Der Audiobezugspegel am Eingang wird auf –60 dB eingestellt.
: Der Audiobezugspegel am Eingang wird auf –50 dB eingestellt.
: Der Audiobezugspegel am Eingang wird auf –60 dB eingestellt.
: Digitale Aufnahme mit 12 bit, 32 kHz Abtastfrequenz.
: Digitale Aufnahme mit 16 bit, 48 kHz Abtastfrequenz.
: Die Funktion AUDIO LIMITER ist ausgeschaltet.
: Die Funktion AUDIO LIMITER ist eingeschaltet. Der Aufnahmepegel wird unterdrückt, wenn ein zu hoher
Audiopegel eingespeist wird.
