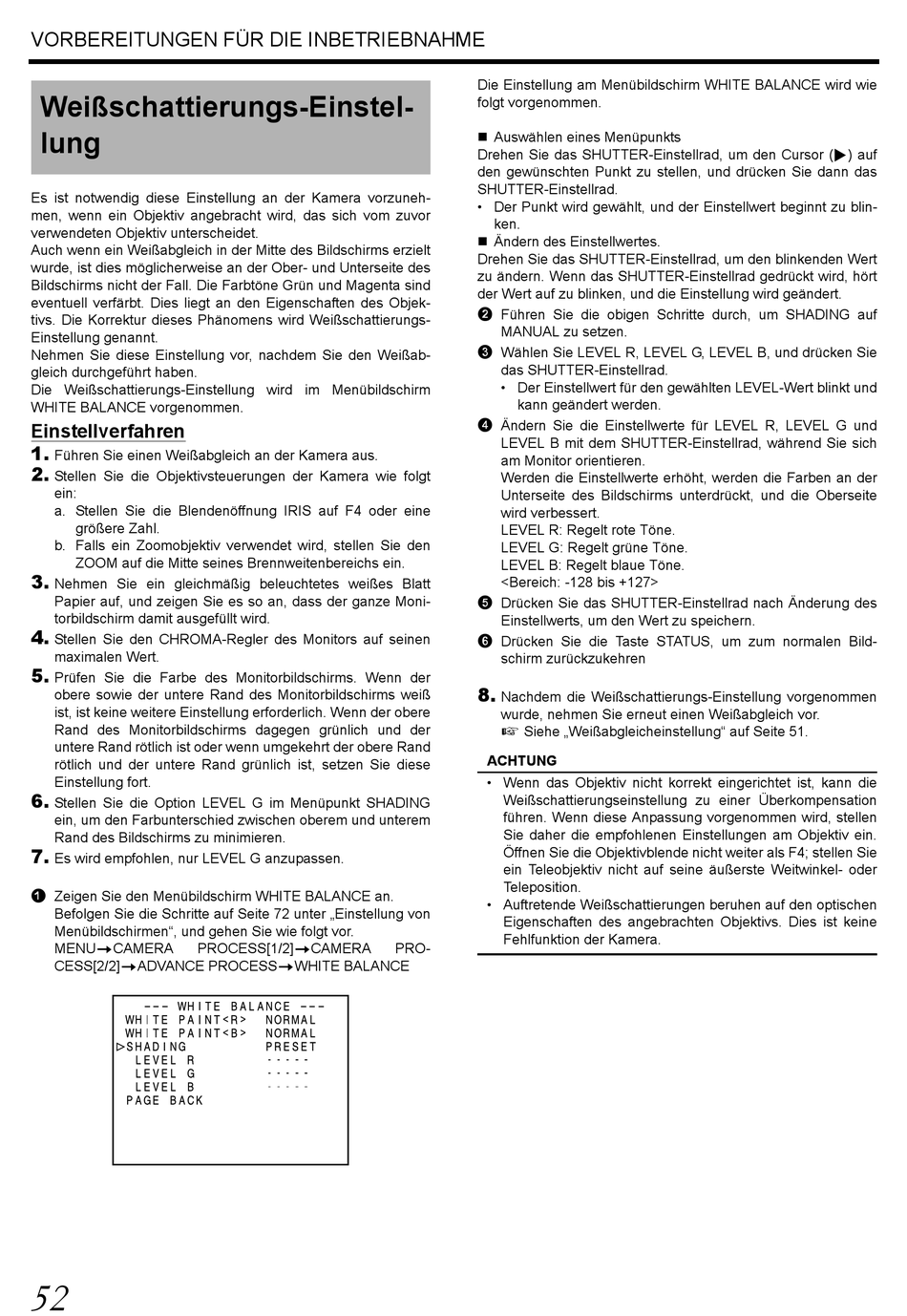

VORBEREITUNGEN FÜR DIE INBETRIEBNAHME
Weißschattierungs-Einstel-
lung
Es ist notwendig diese Einstellung an der Kamera vorzuneh-
men, wenn ein Objektiv angebracht wird, das sich vom zuvor
verwendeten Objektiv unterscheidet.
Auch wenn ein Weißabgleich in der Mitte des Bildschirms erzielt
wurde, ist dies möglicherweise an der Ober- und Unterseite des
Bildschirms nicht der Fall. Die Farbtöne Grün und Magenta sind
eventuell verfärbt. Dies liegt an den Eigenschaften des Objek-
tivs. Die Korrektur dieses Phänomens wird Weißschattierungs-
Einstellung genannt.
Nehmen Sie diese Einstellung vor, nachdem Sie den Weißab-
gleich durchgeführt haben.
Die Weißschattierungs-Einstellung wird im Menübildschirm
WHITE BALANCE vorgenommen.
Einstellverfahren
1.
Führen Sie einen Weißabgleich an der Kamera aus.
2.
Stellen Sie die Objektivsteuerungen der Kamera wie folgt
ein:
a. Stellen Sie die Blendenöffnung IRIS auf F4 oder eine
größere Zahl.
b. Falls ein Zoomobjektiv verwendet wird, stellen Sie den
ZOOM auf die Mitte seines Brennweitenbereichs ein.
3.
Nehmen Sie ein gleichmäßig beleuchtetes weißes Blatt
Papier auf, und zeigen Sie es so an, dass der ganze Moni-
torbildschirm damit ausgefüllt wird.
4.
Stellen Sie den CHROMA-Regler des Monitors auf seinen
maximalen Wert.
5.
Prüfen Sie die Farbe des Monitorbildschirms. Wenn der
obere sowie der untere Rand des Monitorbildschirms weiß
ist, ist keine weitere Einstellung erforderlich. Wenn der obere
Rand des Monitorbildschirms dagegen grünlich und der
untere Rand rötlich ist oder wenn umgekehrt der obere Rand
rötlich und der untere Rand grünlich ist, setzen Sie diese
Einstellung fort.
6.
Stellen Sie die Option LEVEL G im Menüpunkt SHADING
ein, um den Farbunterschied zwischen oberem und unterem
Rand des Bildschirms zu minimieren.
7.
Es wird empfohlen, nur LEVEL G anzupassen.
1 Zeigen Sie den Menübildschirm WHITE BALANCE an.
Befolgen Sie die Schritte auf Seite 72 unter „Einstellung von
Menübildschirmen", und gehen Sie wie folgt vor.
MENUrCAMERA
PROCESS[1/2]rCAMERA
CESS[2/2]rADVANCE PROCESSrWHITE BALANCE
52
Die Einstellung am Menübildschirm WHITE BALANCE wird wie
folgt vorgenommen.
Auswählen eines Menüpunkts
Drehen Sie das SHUTTER-Einstellrad, um den Cursor (j) auf
den gewünschten Punkt zu stellen, und drücken Sie dann das
SHUTTER-Einstellrad.
• Der Punkt wird gewählt, und der Einstellwert beginnt zu blin-
ken.
Ändern des Einstellwertes.
Drehen Sie das SHUTTER-Einstellrad, um den blinkenden Wert
zu ändern. Wenn das SHUTTER-Einstellrad gedrückt wird, hört
der Wert auf zu blinken, und die Einstellung wird geändert.
2 Führen Sie die obigen Schritte durch, um SHADING auf
MANUAL zu setzen.
3 Wählen Sie LEVEL R, LEVEL G, LEVEL B, und drücken Sie
das SHUTTER-Einstellrad.
• Der Einstellwert für den gewählten LEVEL-Wert blinkt und
kann geändert werden.
4 Ändern Sie die Einstellwerte für LEVEL R, LEVEL G und
LEVEL B mit dem SHUTTER-Einstellrad, während Sie sich
am Monitor orientieren.
Werden die Einstellwerte erhöht, werden die Farben an der
Unterseite des Bildschirms unterdrückt, und die Oberseite
wird verbessert.
LEVEL R: Regelt rote Töne.
LEVEL G: Regelt grüne Töne.
LEVEL B: Regelt blaue Töne.
<Bereich: -128 bis +127>
5 Drücken Sie das SHUTTER-Einstellrad nach Änderung des
Einstellwerts, um den Wert zu speichern.
6 Drücken Sie die Taste STATUS, um zum normalen Bild-
schirm zurückzukehren
8.
Nachdem die Weißschattierungs-Einstellung vorgenommen
wurde, nehmen Sie erneut einen Weißabgleich vor.
X Siehe „Weißabgleicheinstellung" auf Seite 51.
ACHTUNG
• Wenn das Objektiv nicht korrekt eingerichtet ist, kann die
Weißschattierungseinstellung zu einer Überkompensation
führen. Wenn diese Anpassung vorgenommen wird, stellen
Sie daher die empfohlenen Einstellungen am Objektiv ein.
Öffnen Sie die Objektivblende nicht weiter als F4; stellen Sie
ein Teleobjektiv nicht auf seine äußerste Weitwinkel- oder
Teleposition.
• Auftretende Weißschattierungen beruhen auf den optischen
Eigenschaften des angebrachten Objektivs. Dies ist keine
Fehlfunktion der Kamera.
