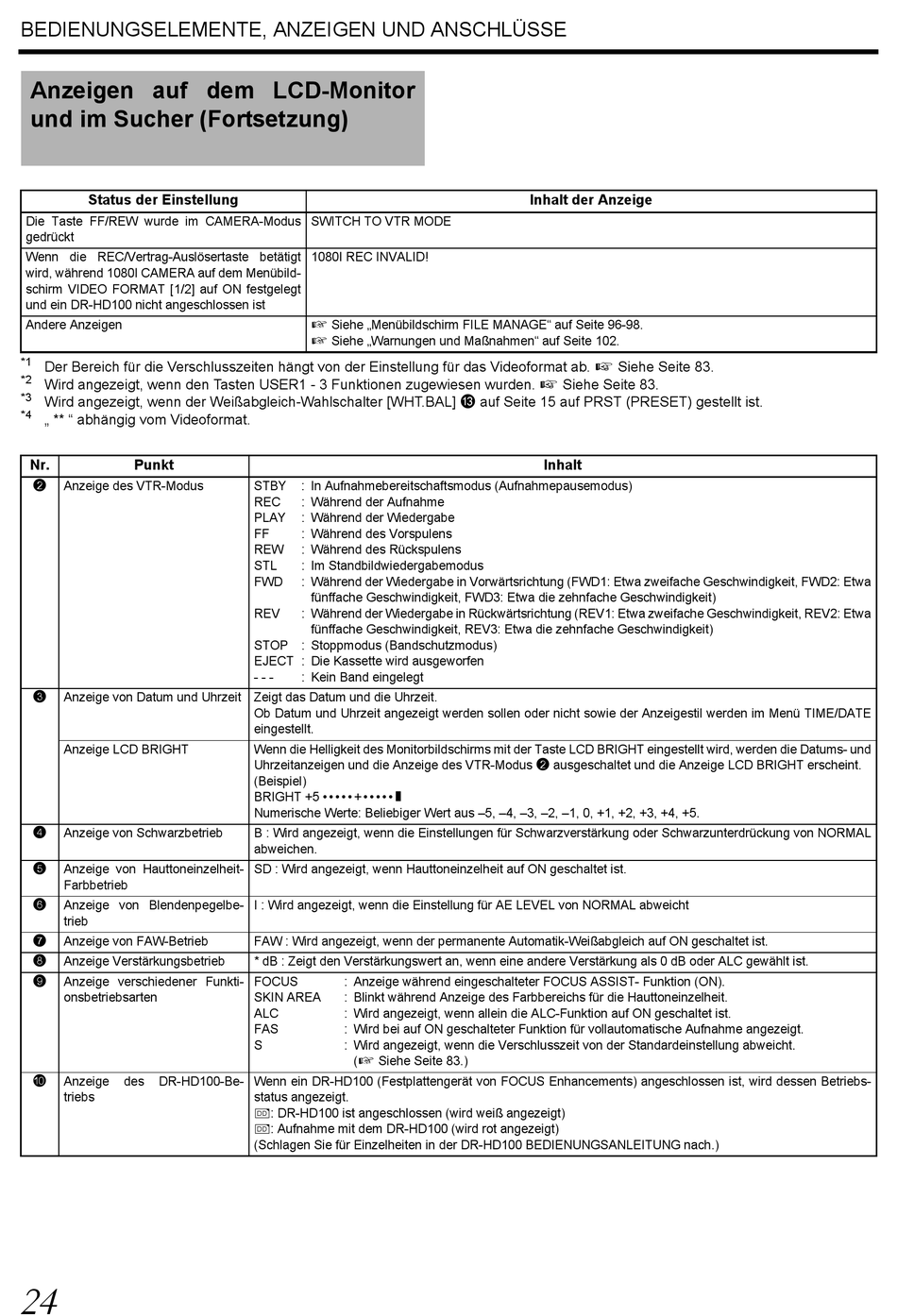

BEDIENUNGSELEMENTE, ANZEIGEN UND ANSCHLÜSSE
Anzeigen auf dem LCD-Monitor
und im Sucher (Fortsetzung)
Status der Einstellung
Die Taste FF/REW wurde im CAMERA-Modus
gedrückt
Wenn die REC/Vertrag-Auslösertaste betätigt
wird, während 1080I CAMERA auf dem Menübild-
schirm VIDEO FORMAT [1/2] auf ON festgelegt
und ein DR-HD100 nicht angeschlossen ist
Andere Anzeigen
*1
Der Bereich für die Verschlusszeiten hängt von der Einstellung für das Videoformat ab. X Siehe Seite 83.
*2
Wird angezeigt, wenn den Tasten USER1 - 3 Funktionen zugewiesen wurden. X Siehe Seite 83.
*3
Wird angezeigt, wenn der Weißabgleich-Wahlschalter [WHT.BAL] c auf Seite 15 auf PRST (PRESET) gestellt ist.
*4
„ ** " abhängig vom Videoformat.
Nr.
Punkt
2
Anzeige des VTR-Modus
3
Anzeige von Datum und Uhrzeit Zeigt das Datum und die Uhrzeit.
Anzeige LCD BRIGHT
4
Anzeige von Schwarzbetrieb
5
Anzeige von Hauttoneinzelheit-
Farbbetrieb
6
Anzeige von Blendenpegelbe-
trieb
7
Anzeige von FAW-Betrieb
8
Anzeige Verstärkungsbetrieb
9
Anzeige verschiedener Funkti-
onsbetriebsarten
0
Anzeige
des
DR-HD100-Be-
triebs
24
SWITCH TO VTR MODE
1080I REC INVALID!
X Siehe „Menübildschirm FILE MANAGE" auf Seite 96-98.
X Siehe „Warnungen und Maßnahmen" auf Seite 102.
STBY
: In Aufnahmebereitschaftsmodus (Aufnahmepausemodus)
REC
: Während der Aufnahme
PLAY
: Während der Wiedergabe
FF
: Während des Vorspulens
REW
: Während des Rückspulens
STL
: Im Standbildwiedergabemodus
FWD
: Während der Wiedergabe in Vorwärtsrichtung (FWD1: Etwa zweifache Geschwindigkeit, FWD2: Etwa
fünffache Geschwindigkeit, FWD3: Etwa die zehnfache Geschwindigkeit)
REV
: Während der Wiedergabe in Rückwärtsrichtung (REV1: Etwa zweifache Geschwindigkeit, REV2: Etwa
fünffache Geschwindigkeit, REV3: Etwa die zehnfache Geschwindigkeit)
STOP
: Stoppmodus (Bandschutzmodus)
EJECT : Die Kassette wird ausgeworfen
- - -
: Kein Band eingelegt
Ob Datum und Uhrzeit angezeigt werden sollen oder nicht sowie der Anzeigestil werden im Menü TIME/DATE
eingestellt.
Wenn die Helligkeit des Monitorbildschirms mit der Taste LCD BRIGHT eingestellt wird, werden die Datums- und
Uhrzeitanzeigen und die Anzeige des VTR-Modus 2 ausgeschaltet und die Anzeige LCD BRIGHT erscheint.
(Beispiel)
BRIGHT +5 • • • • • + • • • • • O
Numerische Werte: Beliebiger Wert aus –5, –4, –3, –2, –1, 0, +1, +2, +3, +4, +5.
B : Wird angezeigt, wenn die Einstellungen für Schwarzverstärkung oder Schwarzunterdrückung von NORMAL
abweichen.
SD : Wird angezeigt, wenn Hauttoneinzelheit auf ON geschaltet ist.
I : Wird angezeigt, wenn die Einstellung für AE LEVEL von NORMAL abweicht
FAW : Wird angezeigt, wenn der permanente Automatik-Weißabgleich auf ON geschaltet ist.
* dB : Zeigt den Verstärkungswert an, wenn eine andere Verstärkung als 0 dB oder ALC gewählt ist.
FOCUS
: Anzeige während eingeschalteter FOCUS ASSIST- Funktion (ON).
SKIN AREA
: Blinkt während Anzeige des Farbbereichs für die Hauttoneinzelheit.
ALC
: Wird angezeigt, wenn allein die ALC-Funktion auf ON geschaltet ist.
FAS
: Wird bei auf ON geschalteter Funktion für vollautomatische Aufnahme angezeigt.
S
: Wird angezeigt, wenn die Verschlusszeit von der Standardeinstellung abweicht.
(X Siehe Seite 83.)
Wenn ein DR-HD100 (Festplattengerät von FOCUS Enhancements) angeschlossen ist, wird dessen Betriebs-
status angezeigt.
[: DR-HD100 ist angeschlossen (wird weiß angezeigt)
[: Aufnahme mit dem DR-HD100 (wird rot angezeigt)
(Schlagen Sie für Einzelheiten in der DR-HD100 BEDIENUNGSANLEITUNG nach.)
