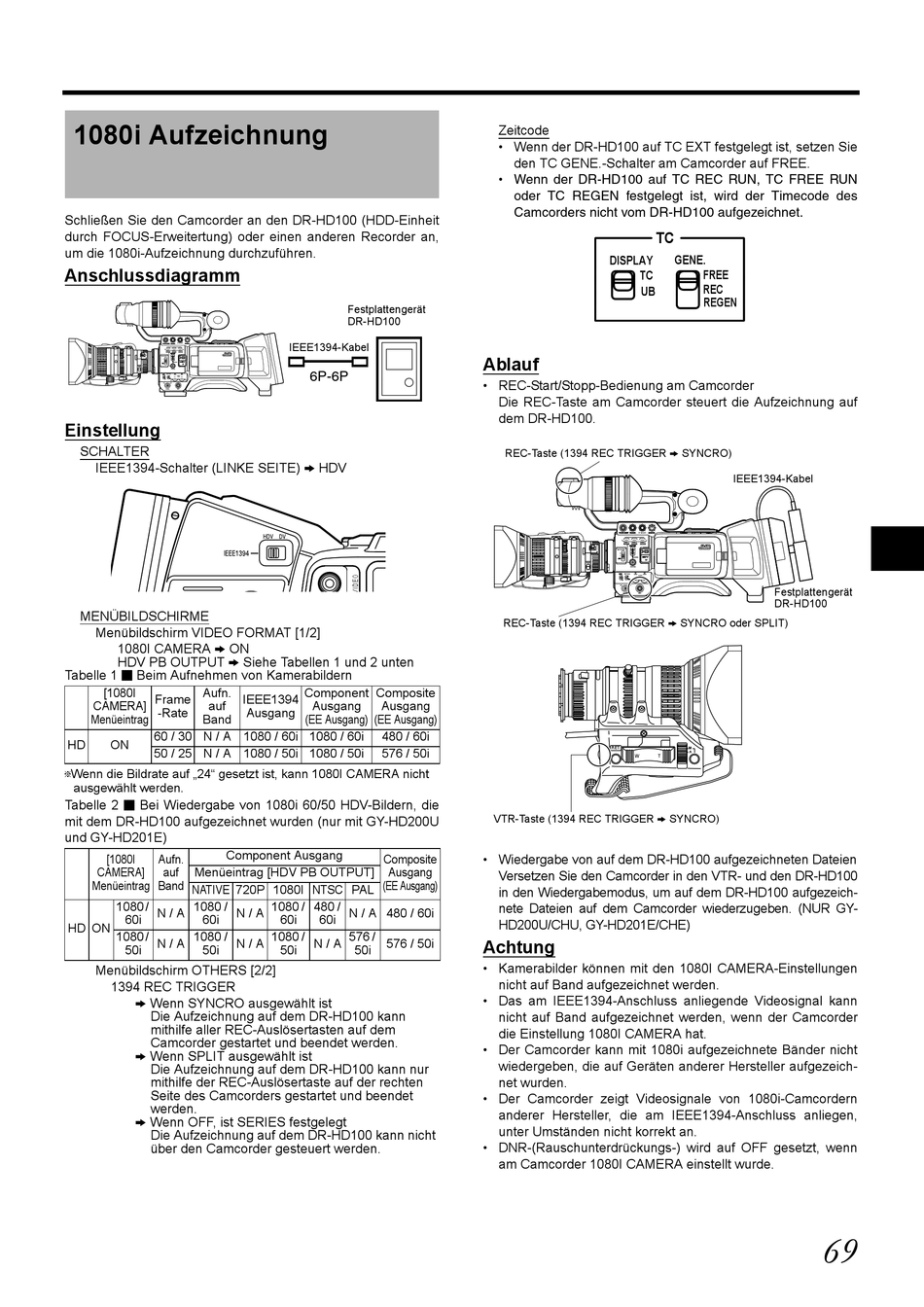

1080i Aufzeichnung
Schließen Sie den Camcorder an den DR-HD100 (HDD-Einheit
durch FOCUS-Erweitertung) oder einen anderen Recorder an,
um die 1080i-Aufzeichnung durchzuführen.
Anschlussdiagramm
VF BRIGHT
USER 1
USER 2
USER 3
ND FILTER
2
1
MENU
STATUS
WHT.BAL
AUTO
AUTO
AUDIO
CH-1
LEVEL
CH-2
ON
OFF
POWER
REC
Einstellung
SCHALTER
IEEE1394-Schalter (LINKE SEITE) B HDV
MENÜBILDSCHIRME
Menübildschirm VIDEO FORMAT [1/2]
1080I CAMERA B ON
HDV PB OUTPUT B Siehe Tabellen 1 und 2 unten
Tabelle 1
Beim Aufnehmen von Kamerabildern
[1080I
Aufn.
Frame
CAMERA]
auf
-Rate
Menüeintrag
Band
60 / 30 N / A 1080 / 60i 1080 / 60i
HD
ON
50 / 25 N / A 1080 / 50i 1080 / 50i
TWenn die Bildrate auf „24" gesetzt ist, kann 1080I CAMERA nicht
ausgewählt werden.
Tabelle 2
Bei Wiedergabe von 1080i 60/50 HDV-Bildern, die
mit dem DR-HD100 aufgezeichnet wurden (nur mit GY-HD200U
und GY-HD201E)
Component Ausgang
[1080I
Aufn.
CAMERA]
auf
Menüeintrag [HDV PB OUTPUT]
Menüeintrag
Band
NATIVE 720P 1080I NTSC PAL
1080 /
1080 /
N / A
N / A
60i
60i
HD ON
1080 /
1080 /
N / A
N / A
50i
50i
Menübildschirm OTHERS [2/2]
1394 REC TRIGGER
B Wenn SYNCRO ausgewählt ist
Die Aufzeichnung auf dem DR-HD100 kann
mithilfe aller REC-Auslösertasten auf dem
Camcorder gestartet und beendet werden.
B Wenn SPLIT ausgewählt ist
Die Aufzeichnung auf dem DR-HD100 kann nur
mithilfe der REC-Auslösertaste auf der rechten
Seite des Camcorders gestartet und beendet
werden.
B Wenn OFF, ist SERIES festgelegt
Die Aufzeichnung auf dem DR-HD100 kann nicht
über den Camcorder gesteuert werden.
Festplattengerät
DR-HD100
IEEE1394-Kabel
6P-6P
Component
Composite
IEEE1394
Ausgang
Ausgang
Ausgang
(EE Ausgang)
(EE Ausgang)
480 / 60i
576 / 50i
Composite
Ausgang
(EE Ausgang)
1080 /
480 /
N / A 480 / 60i
60i
60i
1080 /
576 /
N / A
576 / 50i
50i
50i
Zeitcode
• Wenn der DR-HD100 auf TC EXT festgelegt ist, setzen Sie
den TC GENE.-Schalter am Camcorder auf FREE.
• Wenn der DR-HD100 auf TC REC RUN, TC FREE RUN
oder TC REGEN festgelegt ist, wird der Timecode des
Camcorders nicht vom DR-HD100 aufgezeichnet.
TC
DISPLAY
TC
UB
Ablauf
• REC-Start/Stopp-Bedienung am Camcorder
Die REC-Taste am Camcorder steuert die Aufzeichnung auf
dem DR-HD100.
REC-Taste (1394 REC TRIGGER B SYNCRO)
VF BRIGHT
USER 1
USER 2
USER 3
ND FILTER
2
1
MENU
STATUS
WHT.BAL
AUTO
AUTO
AUDIO
LEVEL
CH-1
CH-2
ON
OFF
POWER
REC
REC-Taste (1394 REC TRIGGER B SYNCRO oder SPLIT)
RET
W
T
VTR-Taste (1394 REC TRIGGER B SYNCRO)
• Wiedergabe von auf dem DR-HD100 aufgezeichneten Dateien
Versetzen Sie den Camcorder in den VTR- und den DR-HD100
in den Wiedergabemodus, um auf dem DR-HD100 aufgezeich-
nete Dateien auf dem Camcorder wiederzugeben. (NUR GY-
HD200U/CHU, GY-HD201E/CHE)
Achtung
• Kamerabilder können mit den 1080I CAMERA-Einstellungen
nicht auf Band aufgezeichnet werden.
• Das am IEEE1394-Anschluss anliegende Videosignal kann
nicht auf Band aufgezeichnet werden, wenn der Camcorder
die Einstellung 1080I CAMERA hat.
• Der Camcorder kann mit 1080i aufgezeichnete Bänder nicht
wiedergeben, die auf Geräten anderer Hersteller aufgezeich-
net wurden.
• Der Camcorder zeigt Videosignale von 1080i-Camcordern
anderer Hersteller, die am IEEE1394-Anschluss anliegen,
unter Umständen nicht korrekt an.
• DNR-(Rauschunterdrückungs-) wird auf OFF gesetzt, wenn
am Camcorder 1080I CAMERA einstellt wurde.
GENE.
FREE
REC
REGEN
IEEE1394-Kabel
Festplattengerät
DR-HD100
M
A
69
