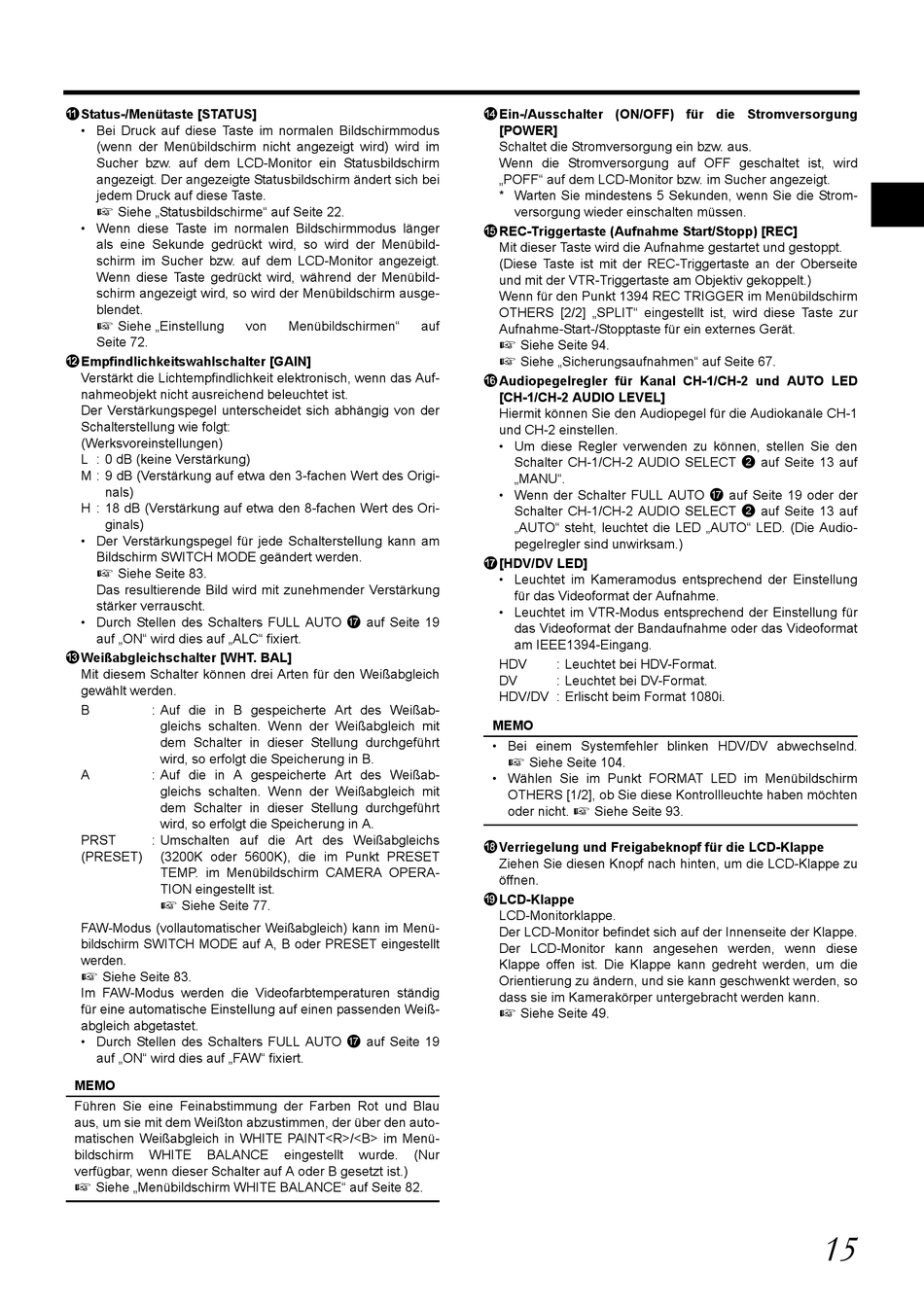

aStatus-/Menütaste [STATUS]
• Bei Druck auf diese Taste im normalen Bildschirmmodus
(wenn der Menübildschirm nicht angezeigt wird) wird im
Sucher bzw. auf dem LCD-Monitor ein Statusbildschirm
angezeigt. Der angezeigte Statusbildschirm ändert sich bei
jedem Druck auf diese Taste.
X Siehe „Statusbildschirme" auf Seite 22.
• Wenn diese Taste im normalen Bildschirmmodus länger
als eine Sekunde gedrückt wird, so wird der Menübild-
schirm im Sucher bzw. auf dem LCD-Monitor angezeigt.
Wenn diese Taste gedrückt wird, während der Menübild-
schirm angezeigt wird, so wird der Menübildschirm ausge-
blendet.
X Siehe „Einstellung
Seite 72.
bEmpfindlichkeitswahlschalter [GAIN]
Verstärkt die Lichtempfindlichkeit elektronisch, wenn das Auf-
nahmeobjekt nicht ausreichend beleuchtet ist.
Der Verstärkungspegel unterscheidet sich abhängig von der
Schalterstellung wie folgt:
(Werksvoreinstellungen)
L : 0 dB (keine Verstärkung)
M : 9 dB (Verstärkung auf etwa den 3-fachen Wert des Origi-
nals)
H : 18 dB (Verstärkung auf etwa den 8-fachen Wert des Ori-
ginals)
• Der Verstärkungspegel für jede Schalterstellung kann am
Bildschirm SWITCH MODE geändert werden.
X Siehe Seite 83.
Das resultierende Bild wird mit zunehmender Verstärkung
stärker verrauscht.
• Durch Stellen des Schalters FULL AUTO g auf Seite 19
auf „ON" wird dies auf „ALC" fixiert.
cWeißabgleichschalter [WHT. BAL]
Mit diesem Schalter können drei Arten für den Weißabgleich
gewählt werden.
B
: Auf die in B gespeicherte Art des Weißab-
gleichs schalten. Wenn der Weißabgleich mit
dem Schalter in dieser Stellung durchgeführt
wird, so erfolgt die Speicherung in B.
A
: Auf die in A gespeicherte Art des Weißab-
gleichs schalten. Wenn der Weißabgleich mit
dem Schalter in dieser Stellung durchgeführt
wird, so erfolgt die Speicherung in A.
PRST
: Umschalten auf die Art des Weißabgleichs
(PRESET)
(3200K oder 5600K), die im Punkt PRESET
TEMP. im Menübildschirm CAMERA OPERA-
TION eingestellt ist.
X Siehe Seite 77.
FAW-Modus (vollautomatischer Weißabgleich) kann im Menü-
bildschirm SWITCH MODE auf A, B oder PRESET eingestellt
werden.
X Siehe Seite 83.
Im FAW-Modus werden die Videofarbtemperaturen ständig
für eine automatische Einstellung auf einen passenden Weiß-
abgleich abgetastet.
• Durch Stellen des Schalters FULL AUTO g auf Seite 19
auf „ON" wird dies auf „FAW" fixiert.
MEMO
Führen Sie eine Feinabstimmung der Farben Rot und Blau
aus, um sie mit dem Weißton abzustimmen, der über den auto-
matischen Weißabgleich in WHITE PAINT<R>/<B> im Menü-
bildschirm
WHITE
BALANCE
verfügbar, wenn dieser Schalter auf A oder B gesetzt ist.)
X Siehe „Menübildschirm WHITE BALANCE" auf Seite 82.
von
Menübildschirmen"
eingestellt
wurde.
(Nur
dEin-/Ausschalter (ON/OFF) für die Stromversorgung
[POWER]
Schaltet die Stromversorgung ein bzw. aus.
Wenn die Stromversorgung auf OFF geschaltet ist, wird
„POFF" auf dem LCD-Monitor bzw. im Sucher angezeigt.
* Warten Sie mindestens 5 Sekunden, wenn Sie die Strom-
versorgung wieder einschalten müssen.
eREC-Triggertaste (Aufnahme Start/Stopp) [REC]
Mit dieser Taste wird die Aufnahme gestartet und gestoppt.
(Diese Taste ist mit der REC-Triggertaste an der Oberseite
und mit der VTR-Triggertaste am Objektiv gekoppelt.)
Wenn für den Punkt 1394 REC TRIGGER im Menübildschirm
OTHERS [2/2] „SPLIT" eingestellt ist, wird diese Taste zur
auf
Aufnahme-Start-/Stopptaste für ein externes Gerät.
X Siehe Seite 94.
X Siehe „Sicherungsaufnahmen" auf Seite 67.
fAudiopegelregler für Kanal CH-1/CH-2 und AUTO LED
[CH-1/CH-2 AUDIO LEVEL]
Hiermit können Sie den Audiopegel für die Audiokanäle CH-1
und CH-2 einstellen.
• Um diese Regler verwenden zu können, stellen Sie den
Schalter CH-1/CH-2 AUDIO SELECT 2 auf Seite 13 auf
„MANU".
• Wenn der Schalter FULL AUTO g auf Seite 19 oder der
Schalter CH-1/CH-2 AUDIO SELECT 2 auf Seite 13 auf
„AUTO" steht, leuchtet die LED „AUTO" LED. (Die Audio-
pegelregler sind unwirksam.)
g[HDV/DV LED]
• Leuchtet im Kameramodus entsprechend der Einstellung
für das Videoformat der Aufnahme.
• Leuchtet im VTR-Modus entsprechend der Einstellung für
das Videoformat der Bandaufnahme oder das Videoformat
am IEEE1394-Eingang.
HDV
: Leuchtet bei HDV-Format.
DV
: Leuchtet bei DV-Format.
HDV/DV : Erlischt beim Format 1080i.
MEMO
• Bei einem Systemfehler blinken HDV/DV abwechselnd.
X Siehe Seite 104.
• Wählen Sie im Punkt FORMAT LED im Menübildschirm
OTHERS [1/2], ob Sie diese Kontrollleuchte haben möchten
oder nicht. X Siehe Seite 93.
hVerriegelung und Freigabeknopf für die LCD-Klappe
Ziehen Sie diesen Knopf nach hinten, um die LCD-Klappe zu
öffnen.
iLCD-Klappe
LCD-Monitorklappe.
Der LCD-Monitor befindet sich auf der Innenseite der Klappe.
Der LCD-Monitor kann angesehen werden, wenn diese
Klappe offen ist. Die Klappe kann gedreht werden, um die
Orientierung zu ändern, und sie kann geschwenkt werden, so
dass sie im Kamerakörper untergebracht werden kann.
X Siehe Seite 49.
15
