*Die ExtIO kann mit al-
len MOBOTIX IT- und
Secure-Modellen ver-
wendet werden. MOBO-
TIX Q22M-Modelle sind
über Ethernet mit der
ExtIO zu verbinden.
MOBOTIX ExtIO Benutzerhandbuch
1
EINLEITUNG

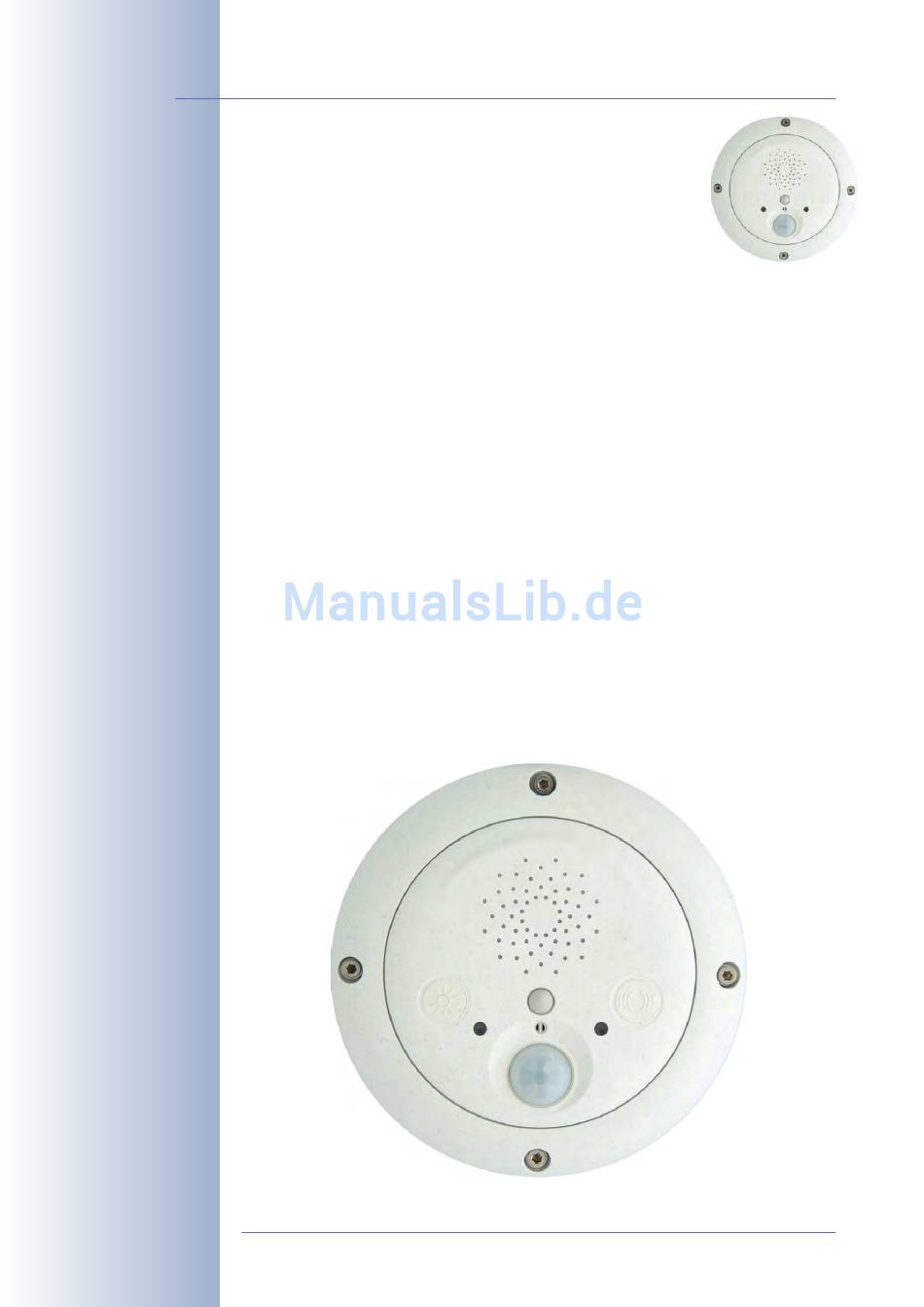

Die
MOBOTIX ExtIO
ist die wetterfeste, kompakte Erweiterungs-
und Anschlussbox für alle MOBOTIX-Kameras (IT- und Secure-
Modelle
). Sie erweitert die Kameras um eine leistungsfähige
*
Audio-Einheit mit Mikrofon und Lautsprecher, einen Infrarot-Bewe-
gungsmelder, einen Temperaturfühler für Umgebungstemperatur, einen Dämme-
rungssensor sowie um je zwei Schaltein- und -ausgänge. In Verbindung mit den
zwei großflächigen Tasten sind Tür- und Torsprecheinrichtungen einfach realisier-
bar.
Im Sicherheitsbereich und in der Haustechnik stellt die ExtIO eine ideale Ergänzung
zu den MOBOTIX-Kameras dar, wenn z. B. Lampen, Türen, Steuerleitungen oder
andere externe Geräte über Taster gesteuert werden sollen. So eignet sich der
Schaltausgang z. B. auch dafür, eine MOBOTIX-Kamera über die ExtIO mit dem Ein-
gang einer Alarmanlage zu verbinden.
Ebenso können über die ExtIO externe Sensoren an die MOBOTIX-Kamera ange-
schlossen werden, z. B. um entfernt installierte Lichtschranken, Reed-Kontakte oder
PIR-Sensoren bzw. den Ausgang einer Alarmanlage über die ExtIO mit der MOBO-
TIX-Kamera auswerten zu können.
Die MOBOTIX ExtIO kann entfernt von einer MOBOTIX-Kamera im Innen- und
Außenbereich direkt an einer Wand oder Decke montiert werden. Durch ihr wetter-
festes Gehäuse ist die ExtIO zuverlässig gegen Witterungseinflüsse geschützt
(IP65). Die Verbindung mit der MOBOTIX-Kamera erfolgt wahlweise über das LAN
(per Ethernet-Kabel) oder über ein spezielles MOBOTIX USB-Kabel (Kameramodell-
spezifisch, max. 5 m Kabellänge). In beiden Fällen erfolgt die Stromversorgung
direkt über das angeschlossene Kabel (LAN/PoE oder USB). Die ExtIO benötigt
daher keine eigene Stromversorgung (z. B. durch ein separates Netzteil).
Ethernet & USB
