AWG: American Wire
Gauge (Maßzahl für Kabel-
querschnitt)
MOBOTIX ExtIO Benutzerhandbuch

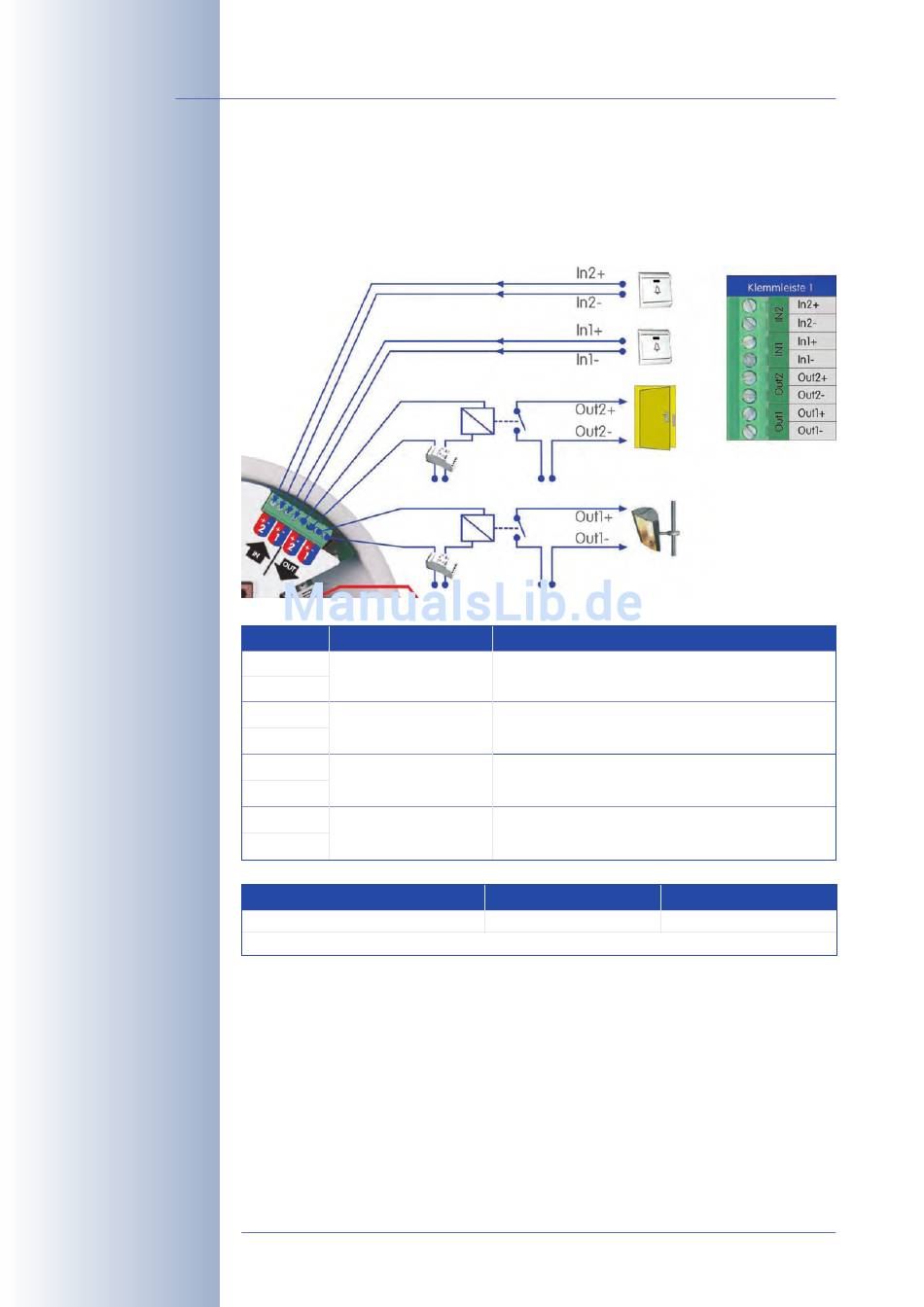

2.4.3 ExtIO-Klemmleiste 1 (Schalteingänge und Schaltausgänge)
Für die Aufschaltung der Leitungen sind die für die jeweilige Aufgabe zugelassenen
Kabel zu verwenden (nach VDE bzw. nach der im jeweiligen Land gültigen Vor-
schrift). Beachten Sie die zulässigen Kabelquerschnitte (siehe Tabelle unten).
Klemme
Bezeichnung
In2+
Schalteingang 2
In2-
In1+
Schalteingang 1
In1-
Out2+
Schaltausgang 2
Out2-
Out1+
Schaltausgang 1
Out1-
Zulässige Kabelquerschnitte
Klemmleiste 1
Der Querschnitt ist lastabhängig und sollte nach DIN VDE 0100 und DIN VDE 0298 gewählt werden.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
Anmerkung
Ext. Sensor 2, max. 50 V~/50 V=
Ext. Sensor 1, max. 50 V~/50 V=
Ext. Gerät 2, 5 V~ - 50 V~ / 5 V= - 50 V=,
max. 100 mA, max. 5 W
Ext. Gerät 1, 5 V~ - 50 V~ / 5 V= - 50 V=,
max. 100 mA, max. 5 W
Starr
2
0,14 - 0,5 mm
www.mobotix.com • info@mobotix.com
AWG
26 bis 20
