Der Wandhalter ist für
die ExtIO und alle Q22M-
und D22M-Modelle ver-
wendbar
MOBOTIX ExtIO Benutzerhandbuch

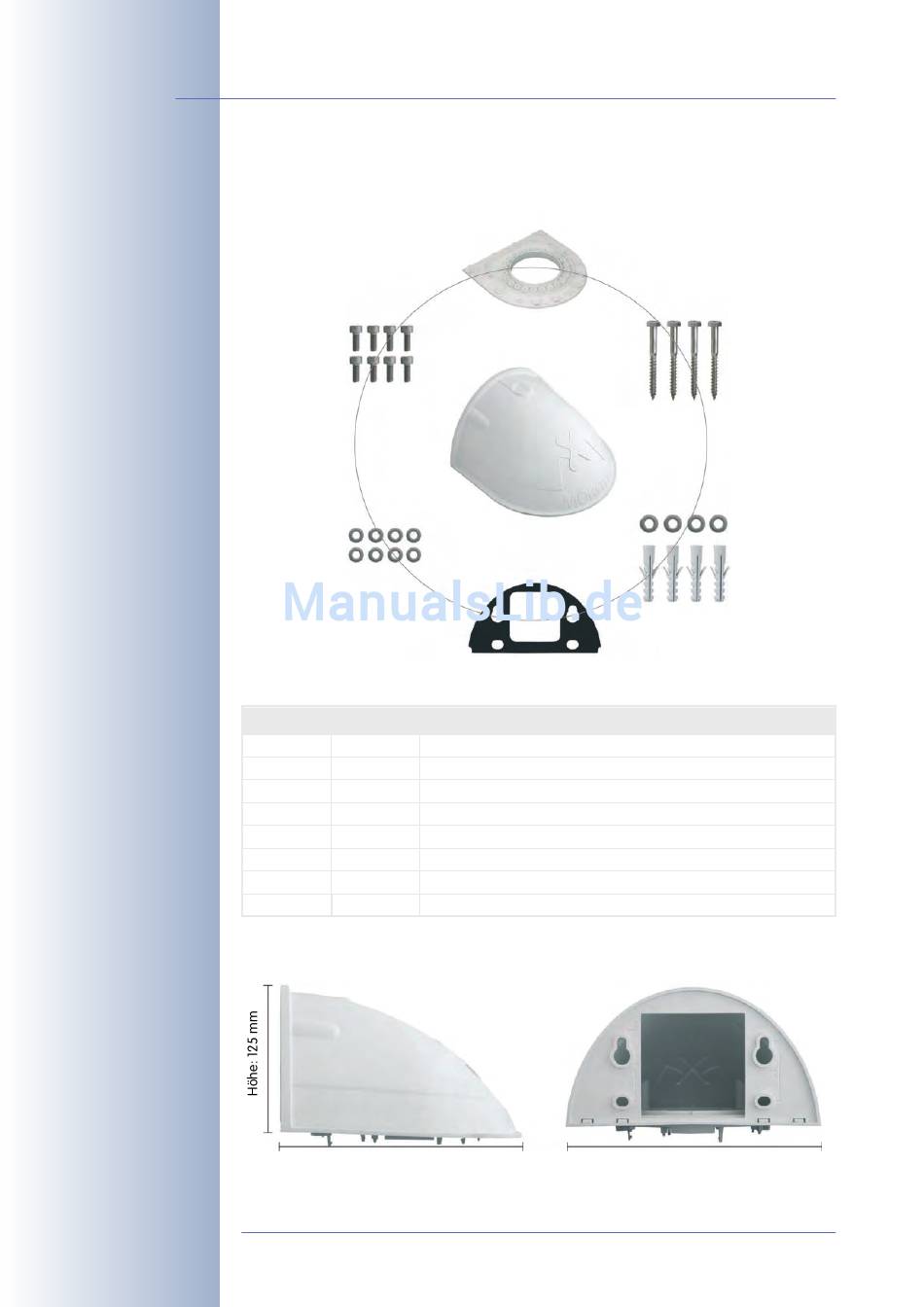

2.3.3 Wandhalter
8 Inbusschrauben
M4x16 mm (Pos. 5.6)
8 Unterlegscheiben Ø 4,3 mm
(Pos. 5.7)
Position
Anzahl
5.1
1
5.2
4
5.3
4
5.4
4
5.5
1
5.6
8
5.7
8
5.8
1
Tiefe: 201 mm
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
Abdeckplatte (Pos. 5.8)
Wandhalter (Pos. 5.1)
Wandanschlussdichtung (Pos. 5.5)
Bezeichnung
Wandhalter
Universaldübel 8 mm
Edelstahl-Unterlegscheiben Ø 6,4 mm
Edelstahl-Holzschrauben 6x50 mm
Wandanschlussdichtung
Edelstahl-Inbusschrauben M4x16 mm
Edelstahl-Unterlegscheiben Ø 4,3 mm
Abdeckplatte
www.mobotix.com • info@mobotix.com
4 Holzschrauben
6x50 mm (Pos. 5.4)
4 Unterlegscheiben Ø 6,4 mm (Pos. 5.3)
4 Universaldübel 8 mm (Pos. 5.2)
Breite: 216 mm
