MOBOTIX USB-Kabel:
M12/D12:
Sub-HD auf Mini-USB
MX-CBL-HD-MU-5
(5 m)
M22M:
USB auf Mini-USB
MX-CBL-U-MU-5
(5 m)
D22M:
Mini-USB auf Mini-USB
MX-CBL-MU-MU-1
(1 m)
MX-CBL-MU-MU-5
(5m)
MOBOTIX ExtIO Benutzerhandbuch

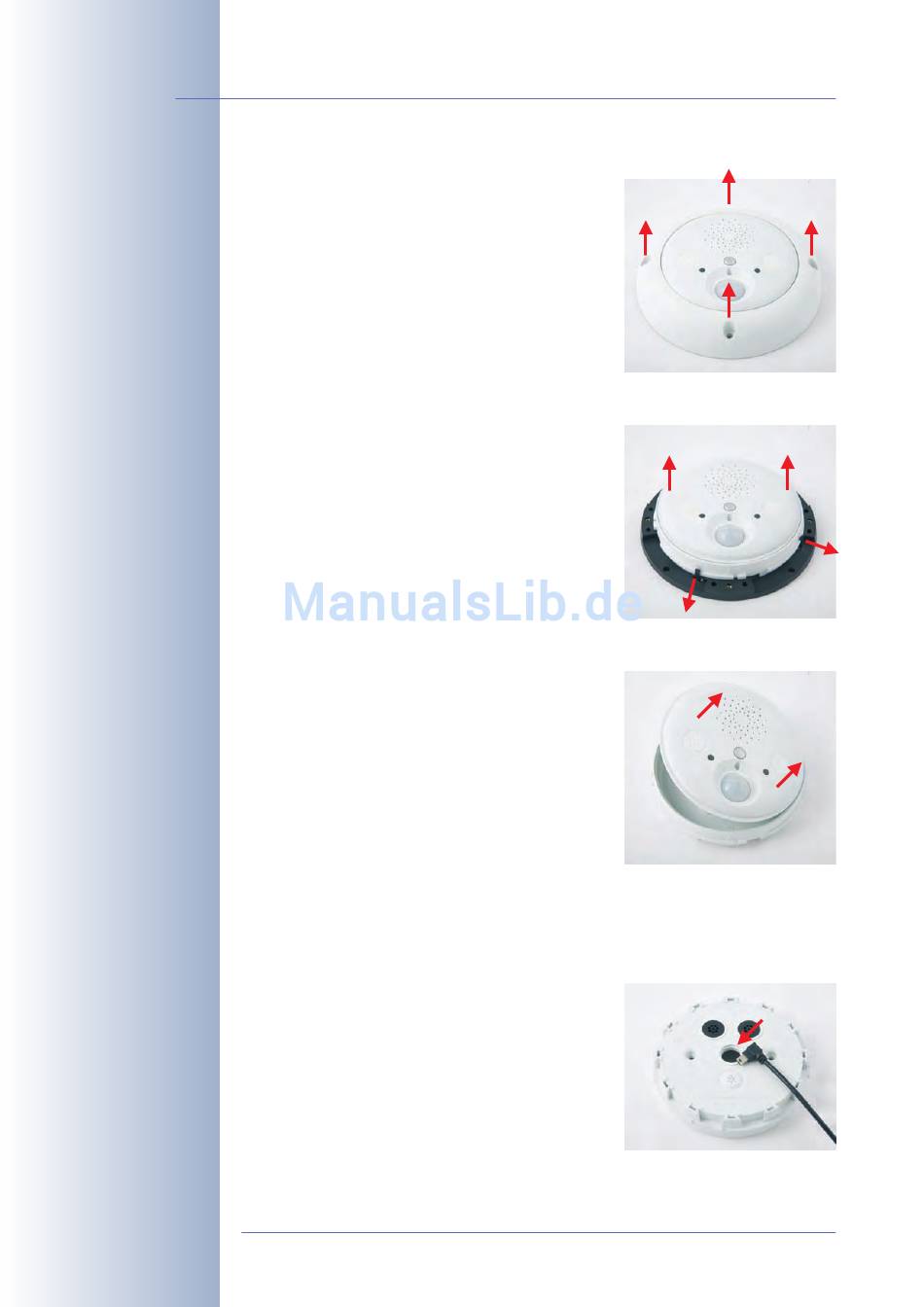

2.6.2 Anschließen des USB-Kabels an die ExtIO
1) Gehäusering und ExtIO trennen: Entfernen
Sie den Gehäusering (Pos. 1.3) von der ExtIO.
Verwenden Sie hierzu den mitgelieferten In-
busschlüssel (Pos. 1.14).
2) Montagering und ExtIO trennen: Entfernen
Sie den Montagering von der ExtIO. Biegen
Sie hierzu die vier schwarzen Halterungen
des Montagerings mit einem geeigneten
Werkzeug vorsichtig nach außen und drü-
cken Sie gleichzeitig von unten gegen das
Gehäuse.
3) Bodenteil und ExtIO-Gehäuse trennen: Ent-
fernen Sie das Bodenteil von der ExtIO. Ver-
wenden Sie hierzu einen geeigneten Kreuz-
schlitzdreher zum Lösen der beiden Linsen-
kopfschrauben im Bodenteil. Bei noch nicht
vollständig entfernten Schrauben können Sie
das Oberteil der ExtIO durch Druck mit dem
Schraubendreher auf die Schraubenköpfe
herausdrücken.
Führen Sie auf keinen Fall
Werkzeuge in die Dichtungsöffnungen ein,
da hierdurch Bauteile auf der Platine der
ExtIO beschädigt werden können!
4) USB-Kabel
durch
durchführen: Entfernen Sie den zentralen
Dichtungsstopfen im ExtIO-Bodenteil. Dieser
Stopfen wird im weiteren Verlauf der Monta-
ge nicht mehr benötigt. Führen Sie nun das
modellspezifische USB-Kabel mit dem gewin-
kelten Mini-USB-Stecker durch die freie Öff-
nung hindurch.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
ExtIO-Bodenteil
hin-
www.mobotix.com • info@mobotix.com
Gehäusering entfernen
Montagering entfernen
Bodenteil und Gehäuse trennen
Zentralen Stopfen entfernen und
USB-Kabel hindurchführen
