MOBOTIX ExtIO Benutzerhandbuch
2.1.5 Wegweiser zur Montage
Sobald Installationsort, Anschlüsse sowie die Montageoptionen festgelegt sind,
sollten Sie den folgenden Wegweiser zur Montage verwenden. Sie stellen damit
sicher, dass Sie nur die für Sie relevanten Abschnitte dieses Kapitels lesen müssen
und Sie hiermit die Montage der ExtIO mit der MOBOTIX-Kamera schnell und effizi-
ent durchführen können.

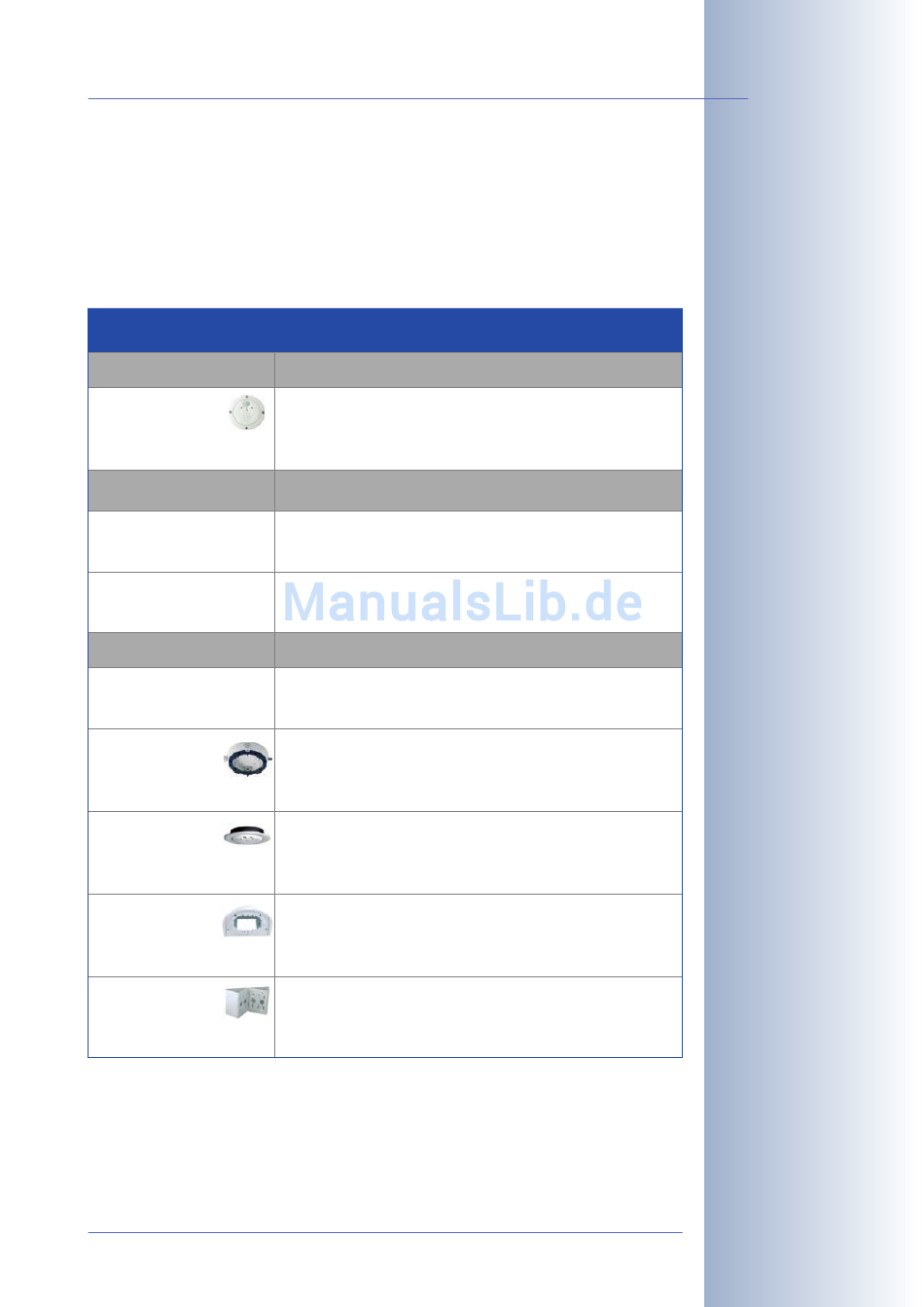

Wegweiser zur Montage
Vorbereitung
ExtIO
Anschlussart
ExtIO NET-Betrieb
ExtIO
USB-Betrieb*
Installationsart
Alle Montagearten
Wand- oder
Deckenmontage
mit dem Aufputz-Set
Deckenmontage
mit dem Decken-
einbau-Set
Wandmontage
mit dem Wand-
halter
Montage an
Masten
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
Abschnitte
2.1
Vorbereitende Montagearbeiten
2.2
Lieferumfang, Bauteile, Abmessungen ExtIO
2.4
Anschlüsse der Klemmleisten und Beschaltung
Abschnitte
2.4.2 Klemmleiste für die Ethernet-Verkabelung
2.6.1 Anschließen des Ethernet-Kabels an die ExtIO
2.5
Anschließen des USB-Kabels an die Kamera
2.6.2 Anschließen des USB-Kabels an die ExtIO
Abschnitte
2.7
Montage der ExtIO an der Wand oder Decke
2.2
Lieferumfang, Bauteile, Abmessungen ExtIO
2.3.1 Lieferumfang, Bauteile, Abm. Aufputz-Set
2.2
Lieferumfang, Bauteile, Abmessungen ExtIO
2.3.2 Lieferumfang, Bauteile, Abm. Deckeneinbau-Set
2.2
Lieferumfang, Bauteile, Abmessungen ExtIO
2.3.3 Lieferumfang, Bauteile, Abm. Wandhalter
2.2
Lieferumfang, Bauteile, Abmessungen ExtIO
2.3.3 Lieferumfang, Bauteile, Abm. Wandhalter
2.3.4 Lieferumfang, Bauteile, Abm. Masthalter
15
/76
Ein zum Anschluss der
ExtIO benötigtes Kabel
(MOBOTIX USB-Kabel
bzw. Ethernet-Verlege-
kabel) ist nicht im Lie-
ferumfang der ExtIO
enthalten.
*Wenn der Betrieb der
ExtIO über ein USB-Ka-
bel vorgesehen ist, muss
zusätzlich ein modellspe-
zifisches MOBOTIX
USB-Kabel bestellt wer-
den:
M12/D12:
Sub-HD auf Mini-USB
MX-CBL-HD-MU-5
(5 m)
M22M:
USB auf Mini-USB
MX-CBL-U-MU-5
(5 m)
D22M:
Mini-USB auf Mini-USB
MX-CBL-MU-MU-1
(1 m)
MX-CBL-MU-MU-5
(5m)
