MOBOTIX ExtIO Benutzerhandbuch

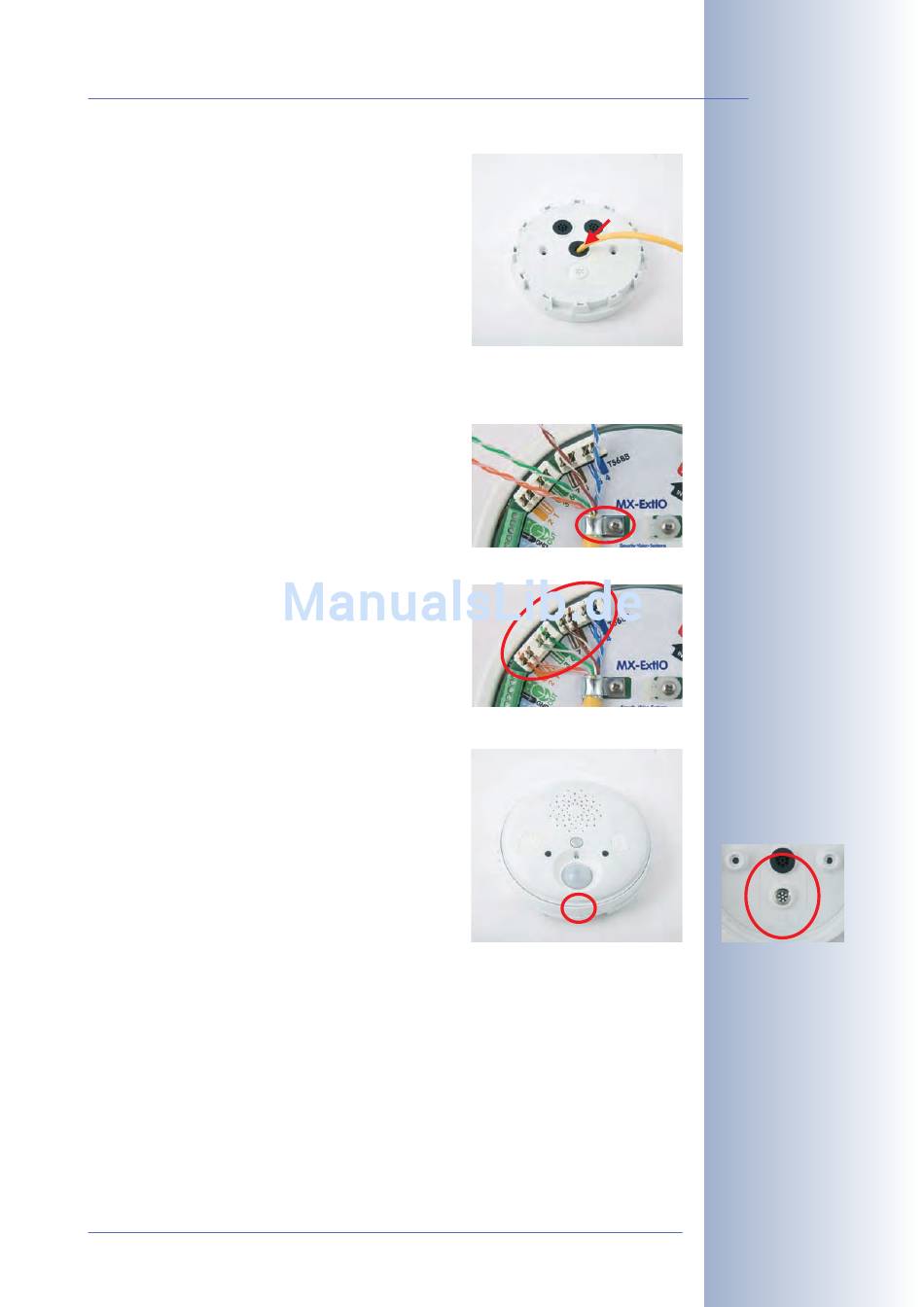

5) Ethernet-Kabel durch ExtIO-Bodenteil hin-
durchführen und Öffnung mit Stopfen ver-
schließen: Entfernen Sie den zentralen Dich-
tungsstopfen im ExtIO-Bodenteil. Dieser Stop-
fen wird im weiteren Verlauf der Montage
nicht mehr benötigt. Führen Sie das Ethernet-
Kabel durch die freie Öffnung hindurch. Stel-
len Sie sicher, dass sich ca. 17 cm freie Kabel-
länge innerhalb der ExtIO befindet. Verschlie-
ßen Sie nun die Öffnung im Bodenteil der Ex-
tIO sorgfältig mit dem Stopfen am Ethernet-
Kabel.
6) Ethernet-Kabel mit Klemme fixieren: Fixie-
ren Sie das Ethernet-Kabel mit Hilfe der linken
Klemme. Achten Sie beim Verschrauben der
Klemme mit einem geeigneten Kreuzschlitz-
dreher darauf, dass sich die um das Ether-
net-Kabel gelegte Schirmung unterhalb der
Klemme befindet.
7) Kabeladern mit LSA-PLUS-Werkzeug auf-
legen: Legen Sie die Kabeladern mit einem
LSA-Auflegewerkzeug auf. Achten Sie unbe-
dingt auf die korrekte Zuordnung der Kabel-
farben. Beachten Si e hierzu die Hinweise in
Abschnitt 2.4.2, ExtIO-Klemmleiste für die
Ethernet-Verkabelung .
8) ExtIO-Gehäuse in Bodenteil einsetzen und
verschrauben: Verschließen Sie das ExtIO-
Gehäuse, indem Sie das ExtIO-Oberteil in das
ExtIO-Bodenteil setzen. Richten Sie hierzu die
beiden Pfeile am Gehäuserand und am Bo-
denteil miteinander aus. Achten Sie vor dem
Verschließen des ExtIO-Gehäuses auf einen
sauberen Verlauf der Kabel innerhalb des
Gehäuses.
Im Bodenteil der ExtIO befindet sich zusätzlich
eine Markierung für den Lautsprecher. Diese
zeigt die korrekte Position der beiden Gehäuseteile zueinander.
Stellen Sie unbedingt sicher, dass beide Gehäuseteile überall dicht miteinan-
der abschließen (Handdruck auf die Gehäuseteile). Dies garantiert die Wet-
terfestigkeit (IP65) der ExtIO. Schrauben Sie nun die beiden Linsenkopfschrau-
ben in die vorgesehenen Öffnungen des ExtIO-Bodenteils. Verwenden Sie
hierzu einen geeigneten Kreuzschlitzdreher. Kontrollieren Sie zum Schluss,
ob alle Gummistopfen im Bodenteil der ExtIO dicht mit dem Gehäuse ab-
schließen.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
Kabel in ExtIO-Bodenteil einführen
und mit Gummistopfen verschließen
Kabel mit Klemme fixieren
Adern auflegen
ExtIO-Gehäuse schließen
Pfeilmarkierungen ausrichten
43
/76
Lautsprechermarkierung
im Inneren des Bodenteils
Max. Drehmoment für
alle Schrauben 1 bis
1,2 Nm
