MOBOTIX ExtIO Benutzerhandbuch

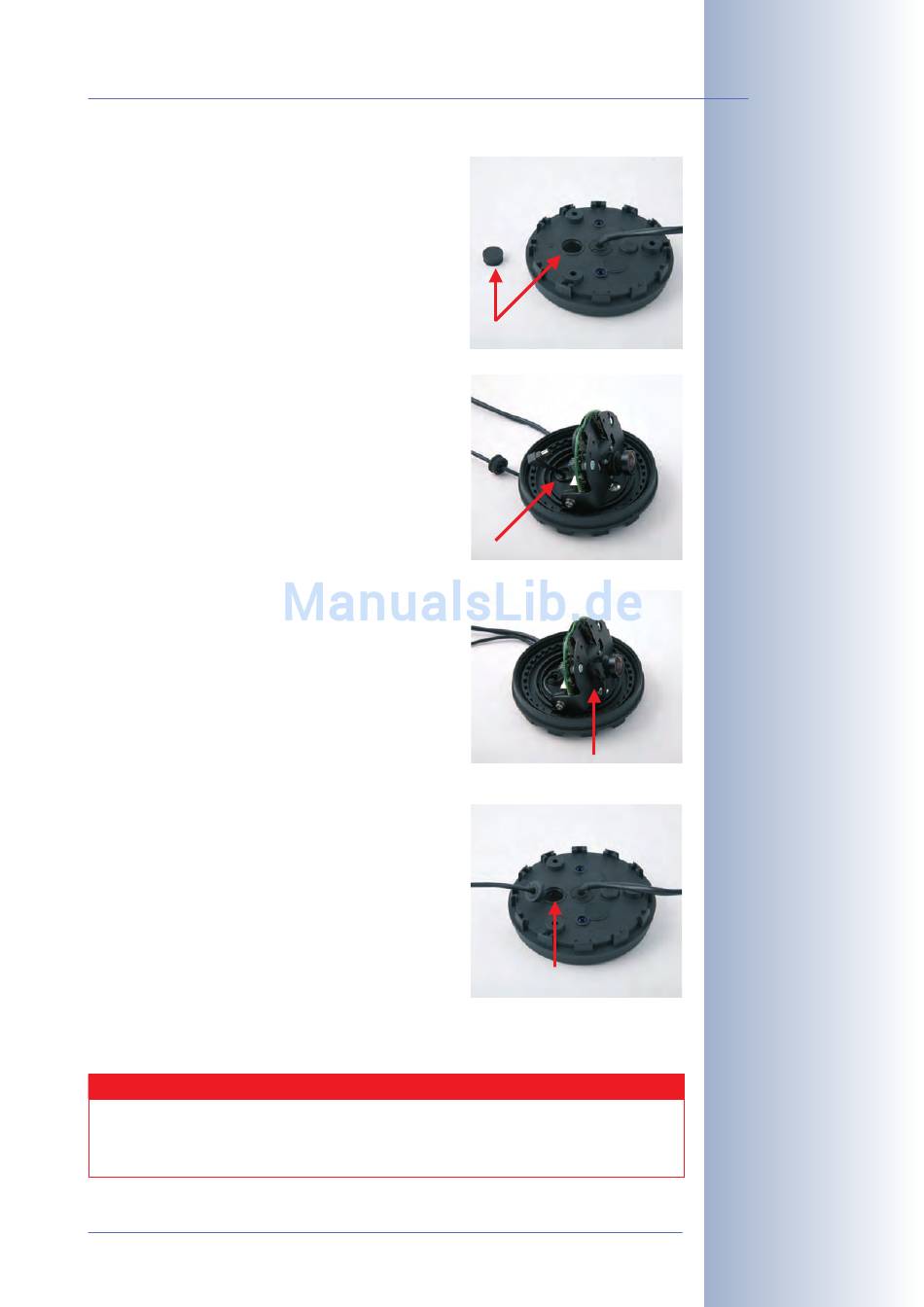

2.5.2 USB-Anschluss mit einer D22M-Kamera
1) Entfernen Sie einen der Dichtungsstopfen im
Boden des D22M-Kameragehäuses. Dieser
Stopfen wird im weiteren Verlauf der Monta-
ge nicht mehr benötigt.
2) Führen Sie das MOBOTIX D22M-USB-Kabel
mit dem gewinkelten Mini-USB-Stecker voran
von unten durch die Öffnung und dann unter
dem Objektivträger hindurch.
3) Stecken Sie den Mini-USB-Stecker in die Mini-
USB/MOBOTIX-Bus-Buchse an der Frontseite
des Objektivträgers. Achten Sie darauf, dass
Sie nicht irrtümlich die Buchse für externes
Audio verwenden.
4) Verschließen Sie die Öffnung im Boden des
D22M-Kameragehäuses mit dem werkseitig
vormontierten Dichtungsstopfen des MOBO-
TIX D22M-USB-Kabels. Achten Sie darauf,
dass sich ca. 12 cm freie USB-Kabellänge in-
nerhalb der Kamera befinden.
Achten Sie unbedingt darauf, dass der Stop-
fen dicht mit dem Gehäuse abschließt. Dies
garantiert die Wetterfestigkeit (IP65) der Ka-
mera. Verwenden Sie ausschließlich den mit
dem Kabel vorkonfektionierten Stopfen.
Verwenden Sie ausschließlich den mit dem MOBOTIX D22M-USB-
Kabel vorkonfektionierten Dichtungsstopfen! Dies garantiert die
Wetterfestigkeit (IP65) der Kamera.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
Dichtungsstopfen entfernen
USB-Kabel hindurchführen
USB-Stecker in USB-Buchse stecken
Öffnung mit Stopfen verschließen
Achtung
35
/76
USB-Kabel für MOBOTIX
D22M-Modelle:
MX-CBL-MU-MU-1
(1 m)
MX-CBL-MU-MU-5
(5m)
