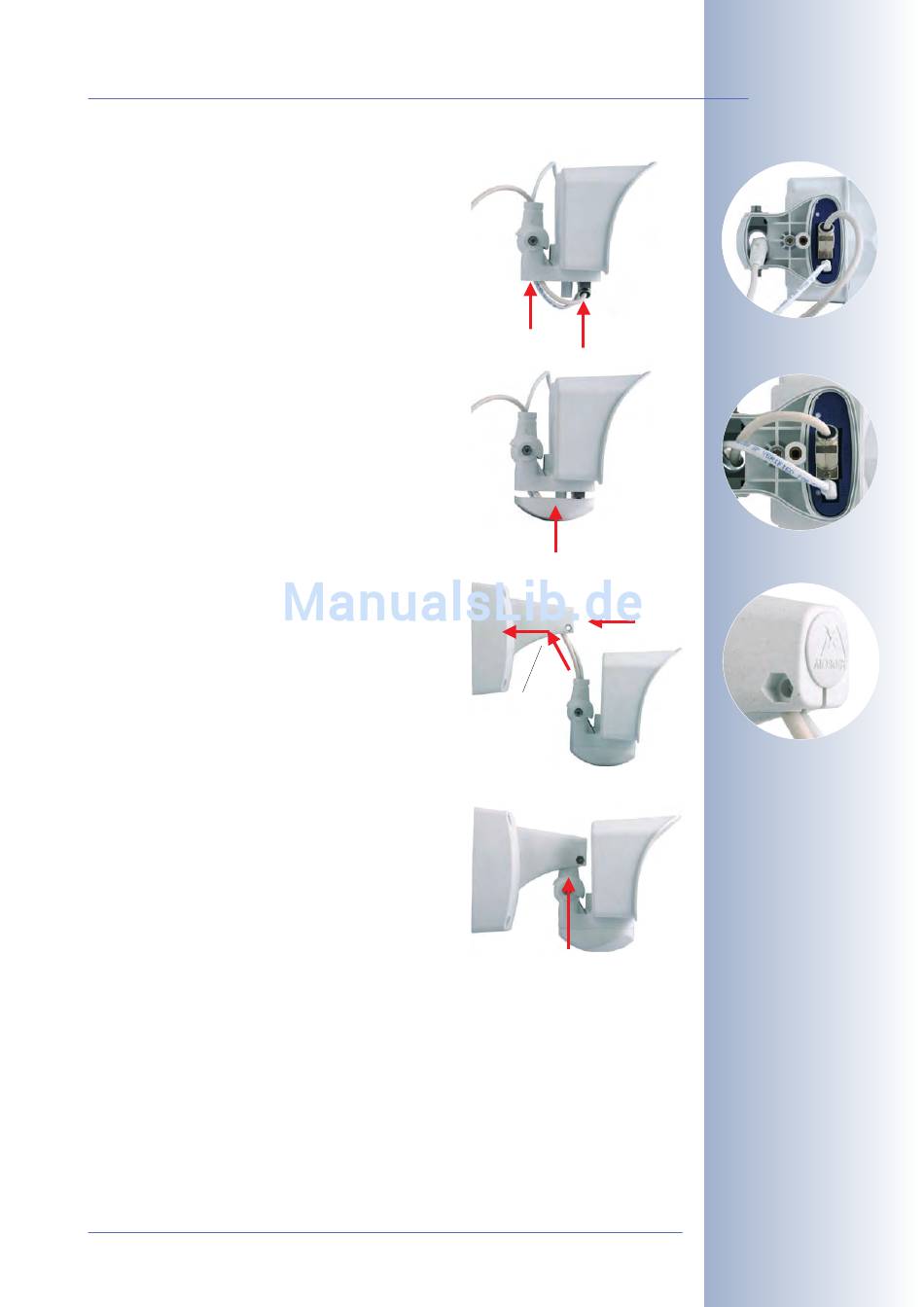

6) Führen Sie das MOBOTIX M12 USB-Kabel mit
dem gewinkelten Mini-USB-Stecker voran von
unten durch den Schwenk-/Neigeeinsatz der
Kamera.
7) Stecken Sie den D-Sub HD-15-Stecker des
MOBOTIX M12-USB-Kabels in die D-Sub HD-
15-Buchse der MOBOTIX-Kamera.
8) Bringen Sie den Bodendeckel wieder an. Stel-
len Sie dabei sicher, dass der blaue Insekten-
schutz der Kamera gut sitzt.
9) Führen Sie das MOBOTIX M12 USB-Kabel mit
dem gewinkelten Mini-USB-Stecker voran von
unten durch den Wandarm hindurch.
10) Setzen Sie die Abdeckkappe in die freie Öff-
nung des Wandarms ein.
11) Führen Sie den Schwenk-/Neigeeinsatz der
Kamera bis zum Anschlag in die untere Öff-
nung des Wandarms ein.
12) Legen Sie die Mutter in die entsprechende
Aufnahme und schrauben Sie die Inbus-
schraube mit Unterlegscheibe wieder ein.
