8fach-Stopfen verwenden
MOBOTIX ExtIO Benutzerhandbuch
2.6.3 Anschließen zusätzlicher Komponenten an die ExtIO

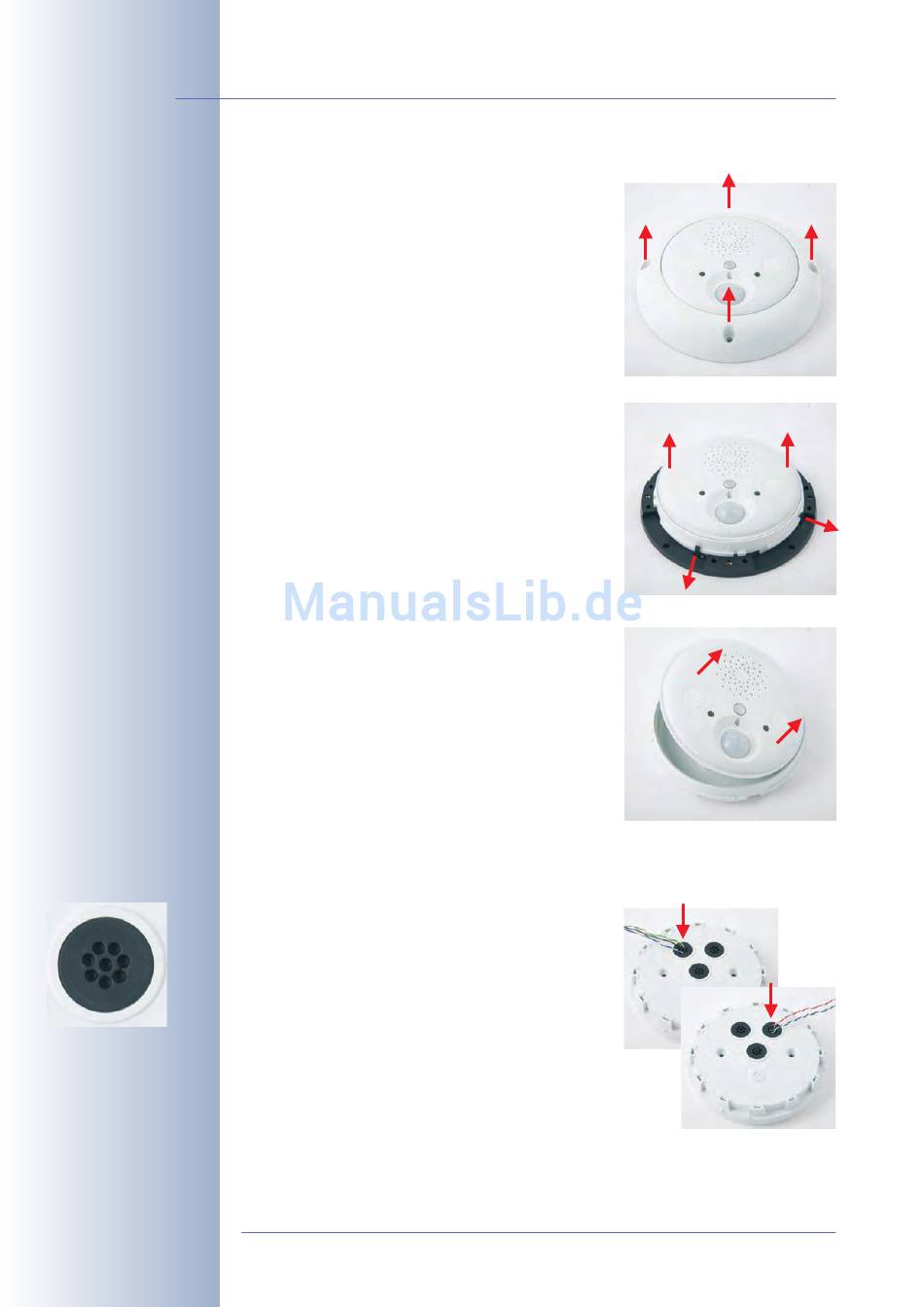

1) Gehäusering und ExtIO trennen: Entfernen
Sie den Gehäusering (Pos. 1.3) von der ExtIO.
Verwenden Sie hierzu den mitgelieferten In-
busschlüssel (Pos. 1.14).
2) Montagering und ExtIO trennen: Entfernen
Sie den Montagering von der ExtIO. Biegen
Sie hierzu die vier schwarzen Halterungen
des Montagerings mit einem geeigneten
Werkzeug vorsichtig nach außen und drü-
cken Sie gleichzeitig von unten gegen das
Gehäuse.
3) Bodenteil und ExtIO-Gehäuse trennen: Ent-
fernen Sie das Bodenteil von der ExtIO. Ver-
wenden Sie hierzu einen geeigneten Kreuz-
schlitzdreher zum Lösen der beiden Linsen-
kopfschrauben im Bodenteil. Bei noch nicht
vollständig entfernten Schrauben können Sie
das Oberteil der ExtIO durch Druck mit dem
Schraubendreher auf die Schraubenköpfe
herausdrücken.
Führen Sie auf keinen Fall
Werkzeuge in die Dichtungsöffnungen ein,
da hierdurch Bauteile auf der Platine der
ExtIO beschädigt werden können!
4) Kabeladern und ExtIO-Bodenteil vorberei-
ten: Durchstoßen Sie mit jeder Kabelader ei-
ne der Öffnungen des im Bodenteil der ExtIO
vormontierten 8fach-Gummistopfens (Pos.
1.6). Verwenden Sie hierzu einen der beiden
oberen Gummistopfen (siehe Abbildung). Der
zentrale Stopfen sollte für das Ethernet- bzw.
das USB-Kabel reserviert sein.
Achten Sie später darauf, dass die Öffnungen
im Bodenteil der ExtIO wieder sorgfältig mit
den 8fach-Gummistopfen verschlossen sind.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
Gehäusering entfernen
Montagering entfernen
Bodenteil und Gehäuse trennen
Jede Kabelader durch eine Öffnung
im 8fach-Stopfen stoßen
