MOBOTIX ExtIO Benutzerhandbuch

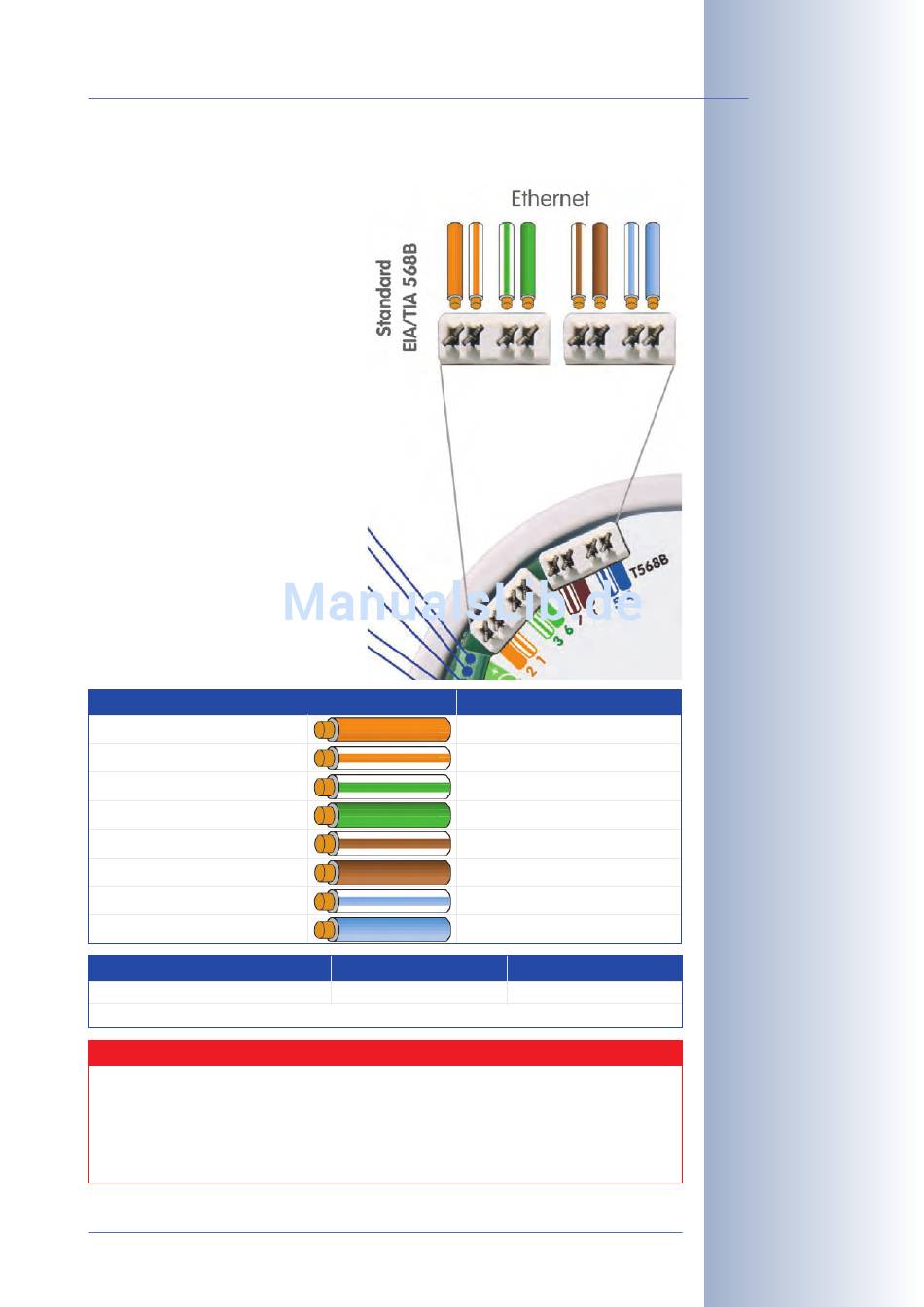

2.4.2 ExtIO-Klemmleiste für die Ethernet-Verkabelung
Verwenden Sie Ethernet-Verlegeka-
bel für die Aufschaltung auf die
Ethernet-Klemmleiste. Beachten Sie
die
zulässigen
Kabelquerschnitte
und den in Ihrem Gebäude verwen-
deten Auflegestandard für die Ether-
net-Verkabelung (in der Regel EIA/
TIA-568B).
Kabelfarbe
Orange
Weiß / oranger Strich
Weiß / grüner Strich
Grün
Weiß / brauner Strich
Braun
Weiß / blauer Strich
Blau
Zulässige Kabelquerschnitte
Ethernetleiste (Schneidklemmen)
Der Querschnitt ist lastabhängig und sollte nach DIN VDE 0100 und DIN VDE 0298 gewählt werden.
In der Regel ist die Ethernet-Verkabelung nach dem Auflegestan-
dard EIA/TIA-568B (AT&T 258A) ausgeführt. Falls die Ethernet-Ver-
kabelung nach EIA/TIA-568A ausgeführt sein sollte, sind die Kabel-
farben Orange und Grün des Ethernet-Verlegekabels zu vertau-
schen!
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
Ethernet-Paarnummer
2
- Eth #2 (Tx-)
2
- Eth #1 (Tx+)
3
- Eth #3 (Rx+)
3
- Eth #6 (Rx-)
4 - Eth #7
4 - Eth #8
1 - Eth #5
1 - Eth #4
Starr
2
0,13 - 0,31 mm
Achtung
Auflegestandard
TIA-568B (AT&T 258A)
AWG
AWG: American Wire
26 bis 22
Gauge (Maßzahl für Kabel-
querschnitt)
EIA: Electronic Indu-
stries Alliance
TIA: Telecommunications
Industry Association
31
/76
EIA/
